1
PRODUKTBESCHREIBUNG UND VERWENDUNGSZWECK
ROAD (RD400) ist ein elektromechanischer Torantrieb für die automatische Bewegung von Schiebetoren an Wohngebäuden, der über eine
elektronische Steuerung mit integriertem Empfänger für die Funksteuerung verfügt.
ROAD funktioniert mit elektrischer Energie; bei Stromausfall kann das Tor mit einem speziellen Schlüssel entriegelt und von Hand bewegt wer-
den.
ACHTUNG! – Jede andere Verwendung als die hier beschriebene und der Gebrauch des Geräts unter abweichenden Umge-
bungsbedingungen sind als unsachgemäß anzusehen und verboten!
2
EINSATZGRENZEN
Die Leistungsdaten von ROAD sind in Kapitel 12 (Technische Merkmale) angegeben; sie sind die einzigen Werte, die eine korrekte Bewertung
der Eignung ermöglichen.
Gewöhnlich ist ROAD imstande, Tore mit einem Gewicht bis 400 kg bzw. einer Länge bis 8 m zu automatisieren, die in den Tabellen 1 und 2
angegeben sind. Aufgrund der Länge des Torflügels kann die Höchstzahl an Betriebszyklen pro Stunde und an aufeinanderfolgenden Zyklen
bestimmt werden, wogegen man mit dem Gewicht den Reduzierungsprozentsatz der Zyklen und die zulässige Höchstgeschwindigkeit bestim-
men kann.
Torflügellänge (m)
Bis zu 5
5 - 7
7 - 8
Flügelgewicht (kg)
Bis zu 200
200 ÷ 300
300 ÷ 400
3
INSTALLATION
Wichtig! Bevor Sie mit der Installation des Produkts beginnen, überprüfen Sie Kapitel 2 und Kapitel 13 (technische Eigen-
schaften).

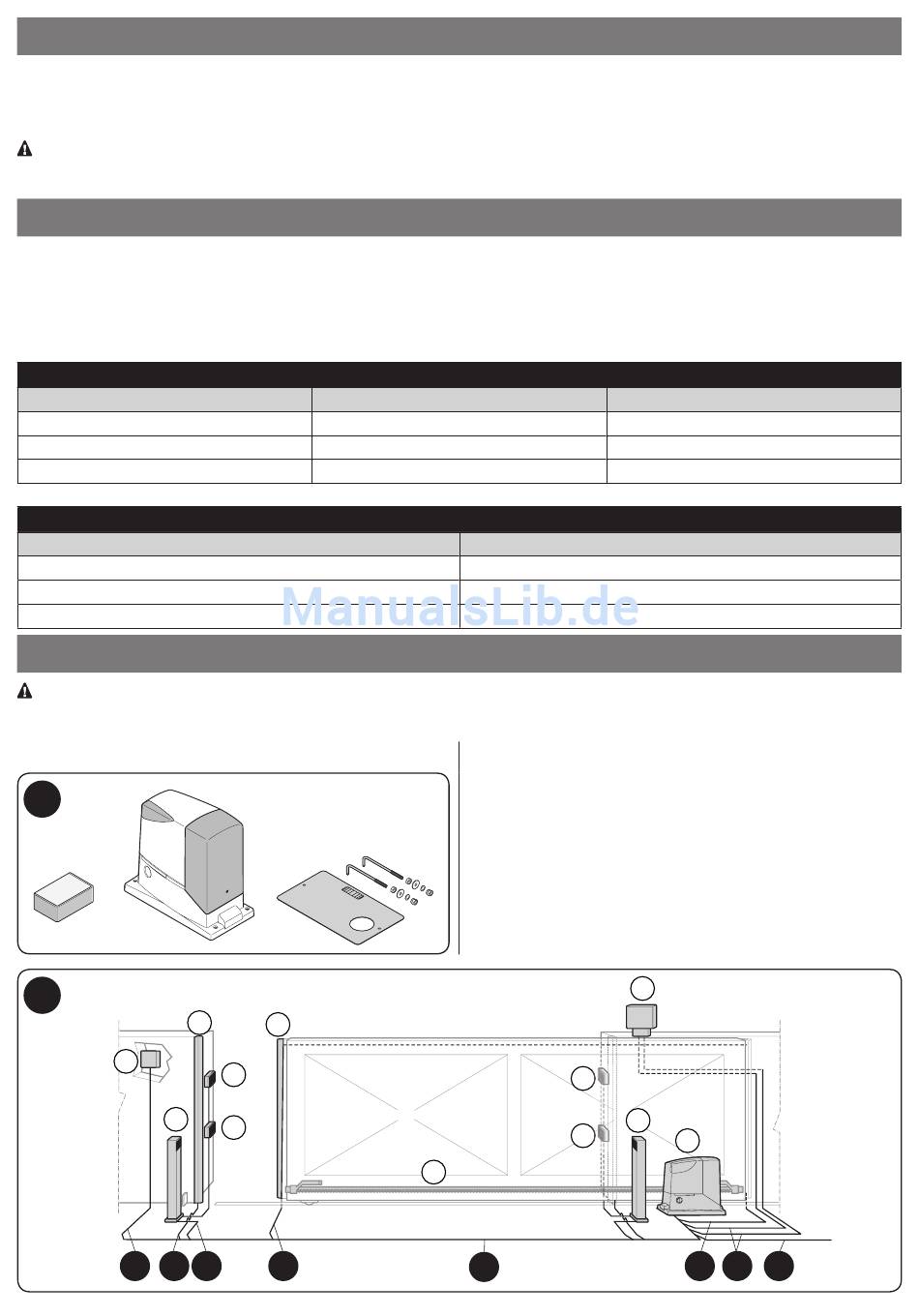

Abb. 1 zeigt den Verpackungsinhalt: Material überprüfen.
1
2
d
c
D
E
Tabelle 1 - Grenzen in Abhängigkeit von der Torflügellänge
max. Zyklen/Stunde
20
16
14
Tabelle 2 - Grenzen in Abhängigkeit vom Torflügelgewicht
g
g
b
b
C
F
Prozentsatz an Zyklen
100%
85%
70%
Abb. 2 zeigt die Position der unterschiedlichen Komponenten einer
typischen Anlage mit Nice-Zubehör:
a - Getriebemotor
b - Fotozellen
c - Säulen für Fotozellen
d - Schlüsselschalter / digitale Tastatur
e - Blinkleuchte
f - Zahnstange
g - Hauptschaltleiste
b
b
f
D
Max. aufeinanderfolgende Zyklen
15
12
9
e
c
a
F
B
A
Deutsch – 3
