8

WEITERE INFORMATIONEN

8.1 - Hinzufügen oder Entfernen von Vorrichtungen
Vorrichtungen können jederzeit hinzugefügt bzw. entfernt werden; insbesondere können am Eingang STOP verschiedenartige Vorrichtungen
angeschlossen werden, wie in den folgenden Abschnitten angegeben ist; zum Verfahren siehe Abschnitt 7.3 (Einlernen der Öffnungs- und
Schließabstände des Tors).
Eingang STOP
STOP ist der Eingang, der das unverzügliche Anhalten der Bewegung verursacht, gefolgt von einer kurzen Reversierung. An diesem Eingang
können Vorrichtungen mit Ausgang mit gewöhnlich geöffnetem Kontakt (NO), mit gewöhnlich geschlossenem Kontakt (NC) oder Vorrichtun-
gen mit Ausgang mit konstantem 8,2 kΩ Widerstand, wie zum Beispiel Schaltleisten, angeschlossen werden.
Die Steuerung erkennt die am Eingang STOP angeschlossene Vorrichtung während der Einlernung (siehe Abschnitt „7.3 Einlernen der Öff-
nungs- und Schließabstände des Tors"); danach wird ein STOP verursacht, wenn eine Variation des erlernten Status erfolgt.
Mit entsprechenden Maßnahmen kann am Eingang STOP mehr als eine Vorrichtung auch anderen Typs angeschlossen werden:
- Mehrere NO-Vorrichtungen können miteinander in unbegrenzter Menge parallelgeschaltet werden.
- Mehrere NC-Vorrichtungen können miteinander in unbegrenzter Menge seriengeschaltet werden.
- Mehrere Vorrichtungen mit konstantem 8,2 kΩ Widerstand können mit nur einem 8,2kQ Endwiderstand kaskadengeschaltet werden
- Die Kombination NO und NC ist möglich, wenn die 2 Kontakte parallelgeschaltet werden, wobei ein 8,2 kΩ Widerstand mit dem NC-Kontakt
seriengeschaltet werden muss (daher ist auch die Kombination von 3 Vorrichtungen: NO, NC und 8,2 kΩ möglich).
Falls der Eingang STOP für den Anschluss von Vorrichtungen mit Sicherheitsfunktionen benutzt wird, garantieren nur die Vorrichtungen mit
Ausgang mit konstantem 8,2 kΩ Widerstand die Sicherheitsklasse III gegen Defekte gemäß der Vorschrift EN 13849-1.
Fotozellen
Die Steuerungseinheit ist mit der Funktion „Fototest (Photozellentest)" versehen, welche die Zuverlässigkeit der Sicherheitsvorrichtungen
erhöht und eine Einstufung in „Klasse II" gemäß EN 13849-1 ermöglicht, was die Gesamtheit von Steuerung und Sicherheitsphotozellen
betrifft.
Bei Beginn einer Bewegung werden die damit verwickelten Sicherheitseinrichtungen kontrolliert; die Bewegung beginnt nur, wenn alles in
Ordnung ist.
Falls der Test hingegen negativ war (Photozelle durch Sonne geblendet, Kabel kurzgeschlossen, usw.) wird der Defekt ermittelt und es
erfolgt keine Bewegung.

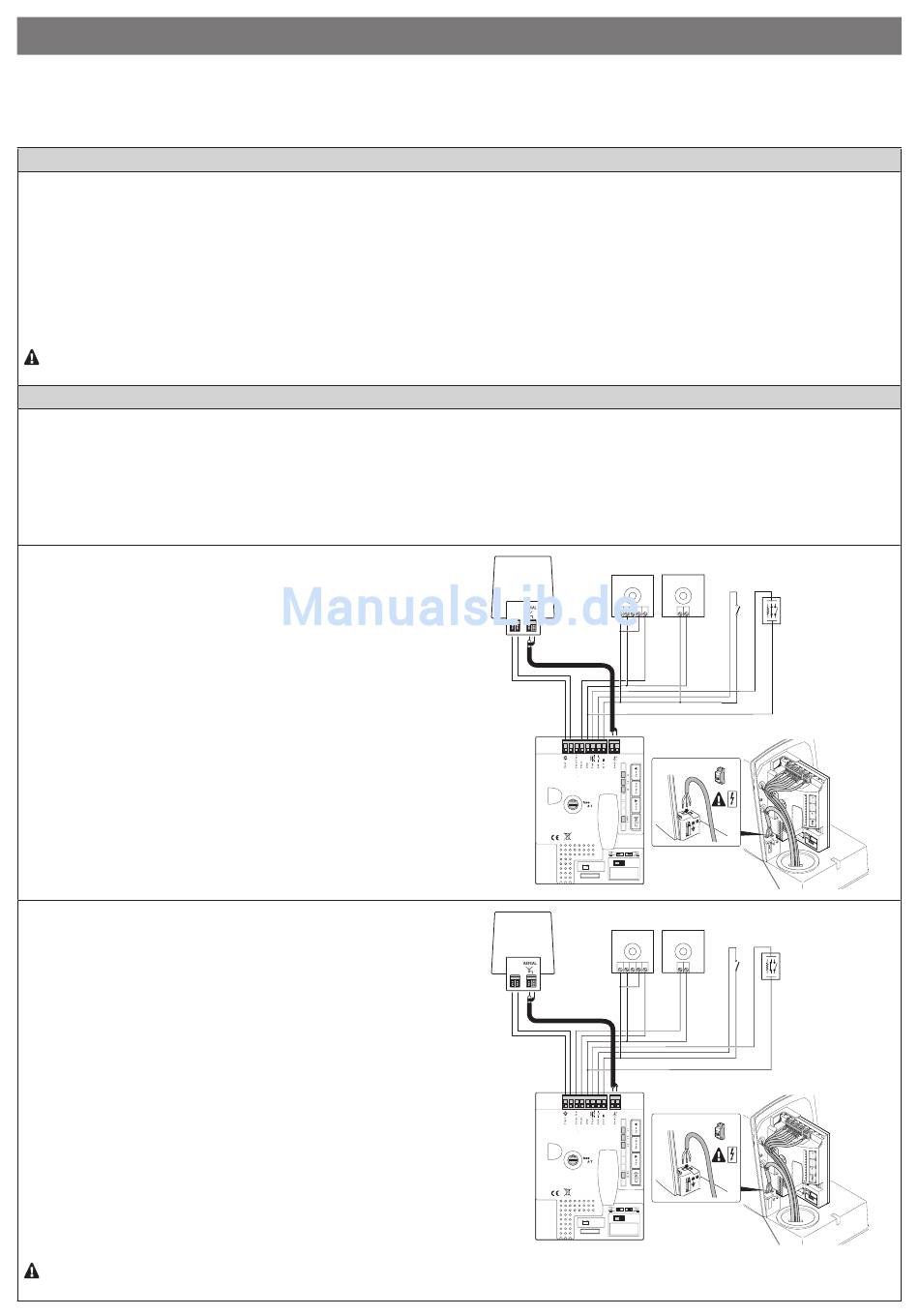

Zum Hinzufügen eines Photozellenpaars sind diese wie im Folgenden beschrieben anzuschließen.
• Anschluss ohne der Funktion „Fototest":
Die Empfänger direkt vom Ausgang der Nebeneinrichtungen der
Steuerung speisen (Klemmen 1 - 4).
• Anschluss mit der Funktion „Fototest":
Die Stromversorgung der Sender der Photozellen wird nicht di-
rekt vom dem Ausgang der Nebeneinrichtungen, sondern vom
Ausgang „Fototest" zwischen den Klemmen 6 - 4 bezogen.
Der an Ausgang „Fototest" anwendbare Höchststrom beträgt 100mA.
Zur Nutzung der Funktion „Fototest", muss der „Synchronismus" aktiviert werden, wie es in der Gebrauchsanleitung der Fotozellen be-
schrieben wird.
18 – Deutsch
FLASH
RX
1 2 3 4 5 1
8 7 6 5 4 3 2 1
2
FLASH
RX
1 2 3 4 5 1
8 7 6 5 4 3 2 1
2
TX
NO
2
NO NC
8k2
OFF
TX
NO
2
NO NC
8k2
OFF
