7

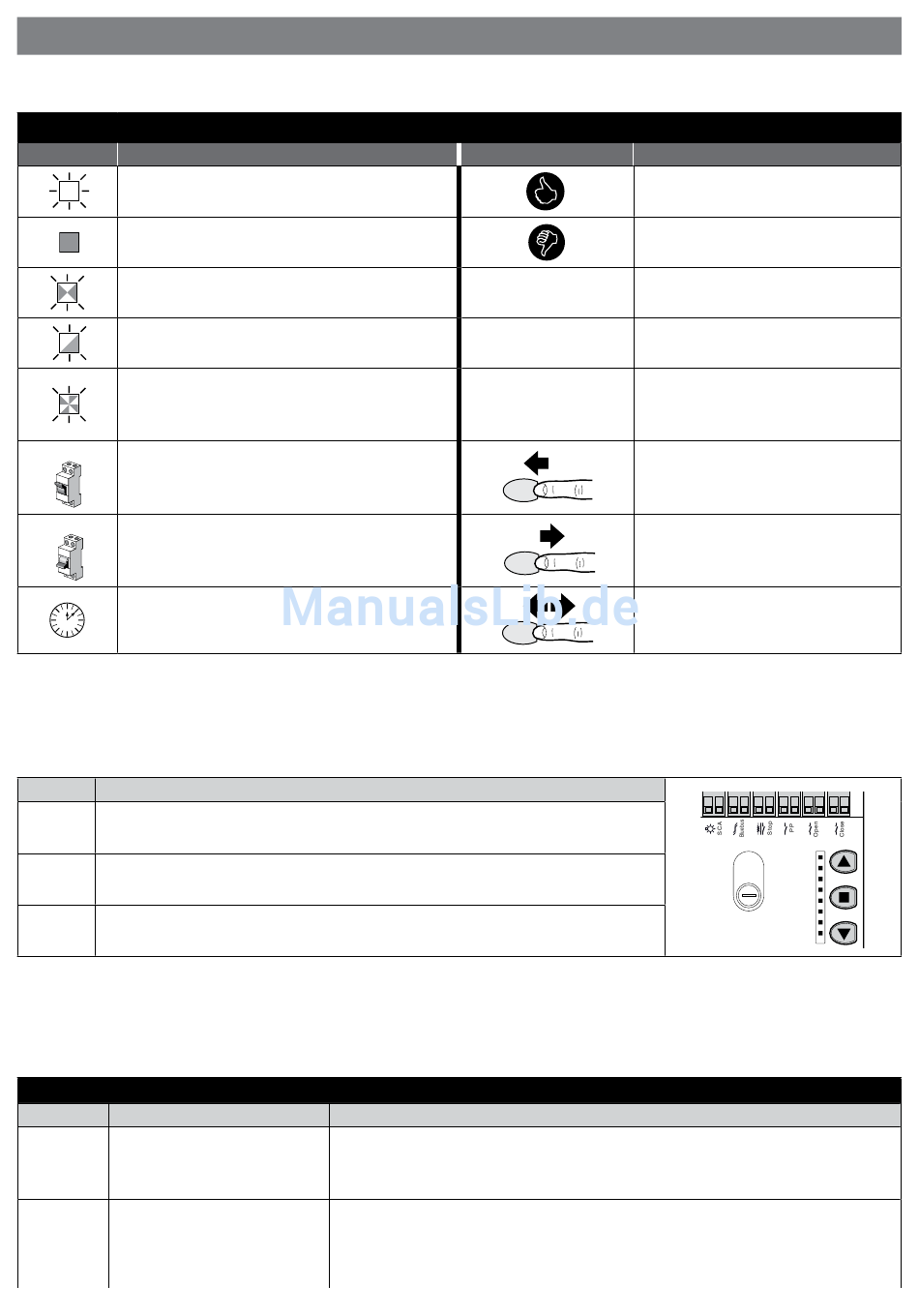

PROGRAMMIERUNG

Diese Anleitung veranschaulicht die Programmierungsphasen mithilfe von Symbolen; deren Bedeutung ist in der in der folgenden Tabelle auf-
geführt:
Symbol Beschreibung
Led Ein
Led Aus
Kurzes Blinken der LED
Langes Blinken der LED
Sehr schnelles Blinken der LED
ON
Netzstromversorgung einschalten
OFF
Netzstromversorgung ausschalten
warten ...
7.1 - Programmierungen
Die Steuerung von ROBUS verfügt über einige programmierbare Funktionen. Die Einstellung dieser Funktionen erfolgt mit den 3
Tasten an der Steuerung [▲], [■/Set], [▼]. Die Funktionen werden über 8 LEDs angezeigt: L1....L8.
Tasten Funktion
Mit der Taste „OPEN" kann dem Tor ein Öffnungsbefehl erteilt werden oder sie dient zur
▲
Verschiebung des Programmierungspunktes nach oben
/ Mit der Taste „STOP" kann die Bewegung angehalten werden. Falls länger Set als 5 Se-
■ Set
kunden gedrückt, ermöglicht sie den Zugriff auf die Programmierung
Mit der Taste „CLOSE" kann dem Tor ein Schließbefehl erteilt werden oder sie dient zur
▼
Verschiebung des Programmierungspunktes nach unten

7.2 - Funktionen der ersten Ebene (ON-OFF-Funktionen)

Die an ROBUS zur Verfügung stehenden programmierbaren Funktionen befinden sich auf 2 Ebenen:
Erste Ebene: ON-OFF-Funktionen (aktiv oder nicht aktiv); in diesem Fall zeigt jede LED L1....L8 eine Funktion an. Wenn die LED
leuchtet, ist die Funktion aktiviert, wenn die LED nicht leuchtet, ist die Funktion deaktiviert; siehe Tabelle 5.
LED Funktion
L1 Automatisch Schließen
L2 Zulauf nach Durchfahrt der
Fotozelle
14 – Deutsch
Tabelle 5 - Liste der programmierbaren Funktionen: erste Ebene
Beschreibung
Diese Funktion ermöglicht eine automatische Torschließung nach der programmierten Pau-
se-Zeit; werkseitig ist die Pause-Zeit auf 30 Sekunden eingestellt, kann aber auf 5, 15, 30,
45, 60, 80, 120 und 180 Sekunden geändert werden. Wenn die Funktion nicht aktiviert ist,
ist die Funktionsweise „halbautomatisch"
Diese Funktion ermöglicht es, das Tor nur in der zur Durchfahrt nötigen Zeit geöffnet zu
halten. In der Tat verursacht die Auslösung von „Foto" immer ein automatisches erneutes
Schließen mit einer Pausezeit von 5 Sekunden (unabhängig vom programmierten Wert)
Das Verhalten ändert sich je nachdem, ob die Funktion „Automatische Schließung" aktiviert
ist oder nicht

GLOSSAR

Symbol
▲
▼
/
■
Set
Beschreibung
Korrekte Vorgehensweise
FALSCHE Vorgehensweise
Taste „OPEN" = Öffnen
Taste „CLOSE" = Schließen
Taste „STOP" = Stopp
Taste „Set" = dient zur Programmierung
Taste gedrückt halten
Taste loslassen
Taste drücken und loslassen
L1
L2
L3
LED
L4
L5
L6
Fuse 1.6 A
L7
L8
