Nice RD400 Installations- Und Bedienungsanleitung Seite 6

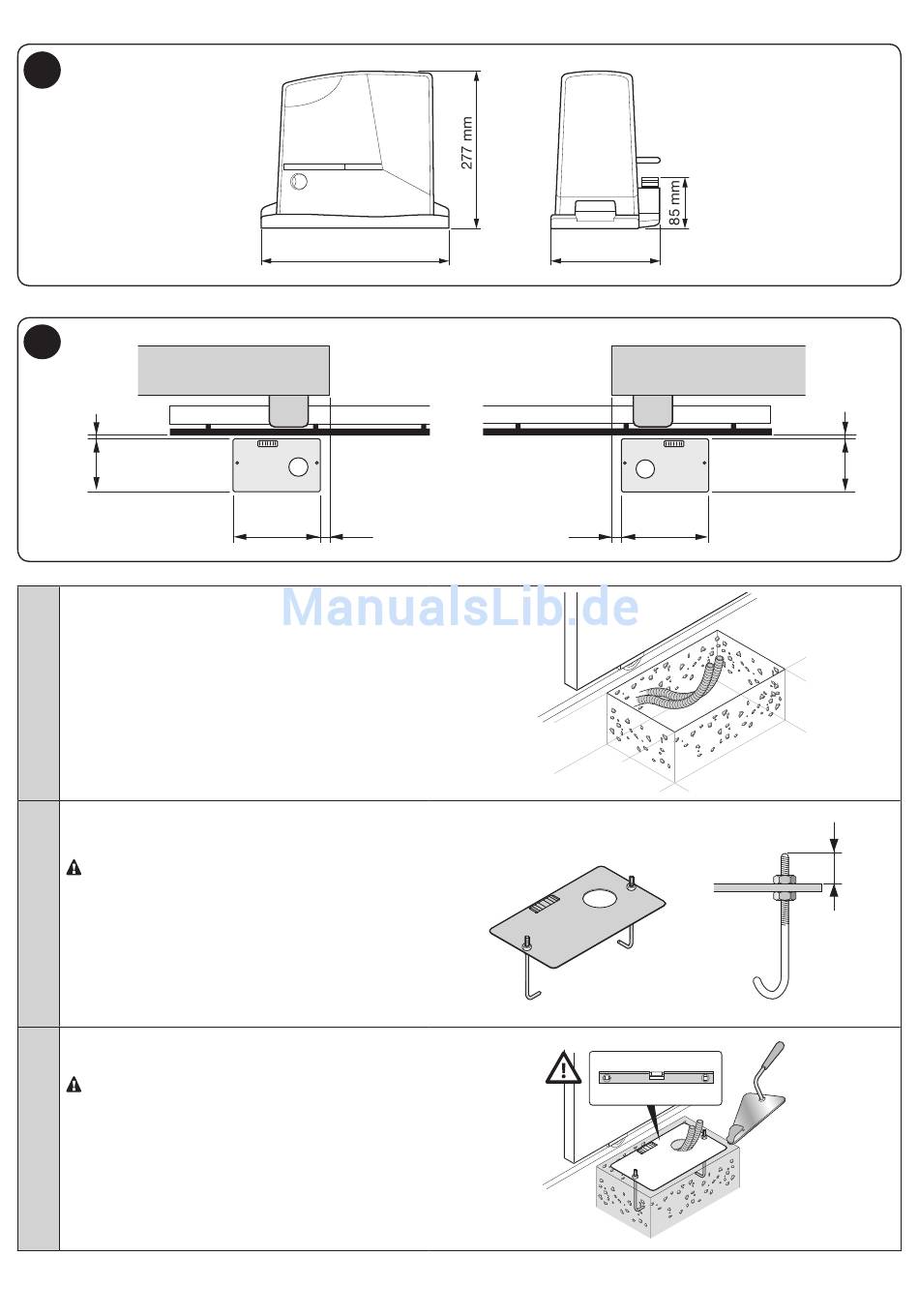

Überprüfen Sie vor der Installation den Platzbedarf des Torantriebs (Abb. 3) und die Maßangaben (Abb. 4):
3
4
0 ÷ 10 mm
192 mm
01. Ein Loch für das Fundament ausheben und die elektri-
schen Kabel verlegen
02. Die beiden Verankerungen an der Fundamentplatte befes-
tigen, jeweils mit einer oberen und unteren Mutter.
Die untere Mutter muss so angebracht werden,
dass das obere Gewinde etwa 25/35 mm herausragt.
03.
Den Beton eingießen, um die Fundamentplatte zu befes-
tigen.
Bevor der Beton aushärtet, überprüfen Sie, dass
die Fundamentplatte mit der Wasserwaage ausge-
richtet ist und parallel zum Torflügel liegt.
4 – Deutsch
300 mm
330 mm 0 ÷ 50 mm
195 mm
0 ÷ 50 mm 330 mm
0 ÷ 10 mm
192 mm
25 ÷ 35 mm
