Anzeigen Der Leds Der Klemmen In Der Steuerungseinheit - Nice RD400 Installations- Und Bedienungsanleitung

7 Blinkzeichen Fehler der internen Schaltkreise
1 Sekunde Pause
7 Blinkzeichen
8 Blinkzeichen Steuerbefehl schon vorhanden.
1 Sekunde Pause
8 Blinkzeichen
10 Blinkzeichen Timeout-Bewegung oder kein
1 Sekunde Pause Betriebsstrom im Motor während
10 Blinkzeichen der Einlernung der Positionen

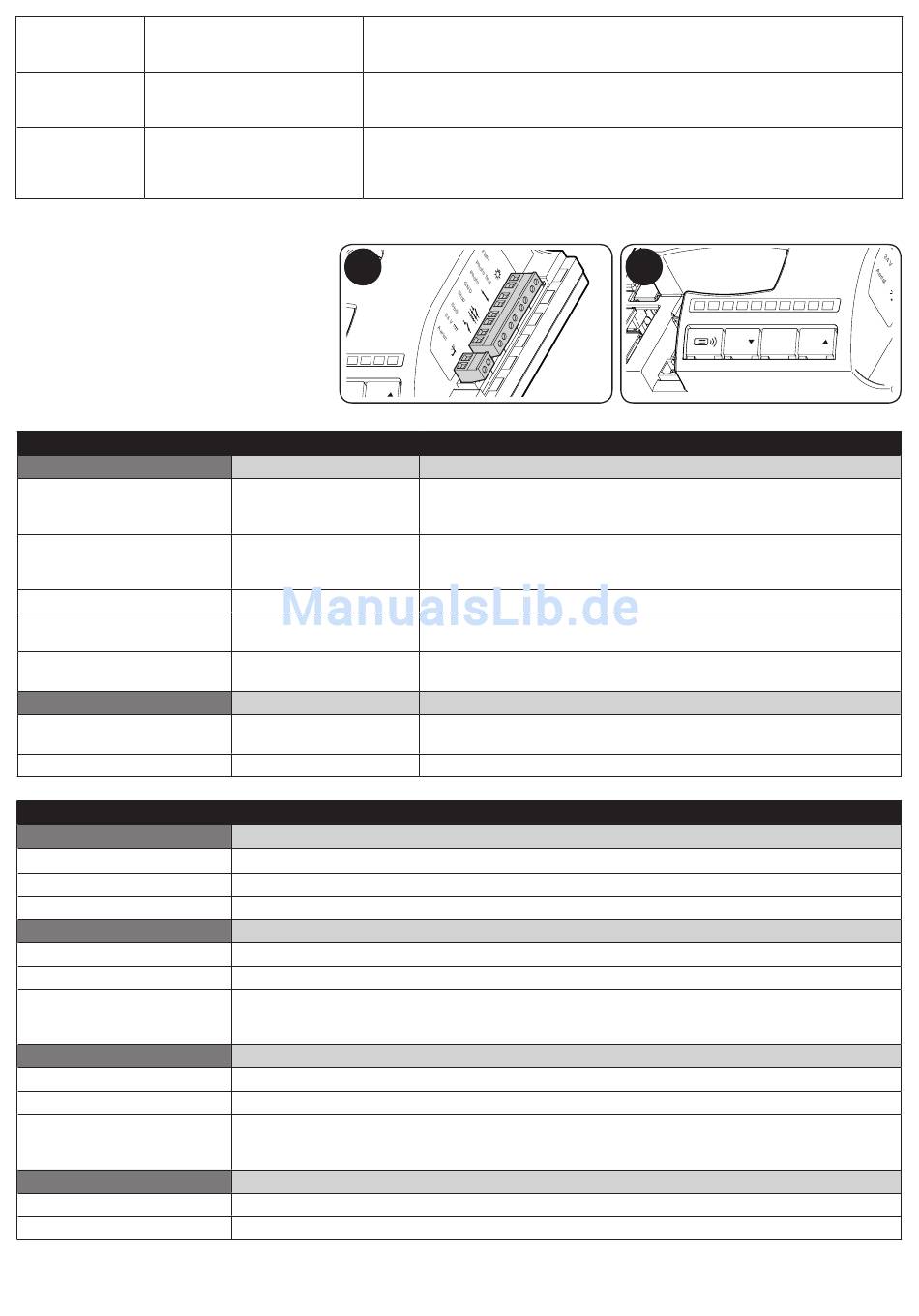

9.2 - Anzeigen der Leds der Klemmen in der Steuerungseinheit

In der Steuerungseinheit befinden sich Leds, die
sowohl während des Normalbetriebs als auch
im Störfall spezielle Signale aussenden.
Led OK
Rote und grüne Led Aus
Rote und grüne Led Ein
1 Mal pro Sek. grünes Blinken
2 Mal schnelles grünes Blinken
Mehrmaliges rotes Blinken mit 1
Sekunde Pause.
Stop-Led (rot)
Ausgeschaltet
Dauerleuchten
L1
Ausgeschaltet
Dauerleuchten
Blinkt
L2
Ausgeschaltet
Dauerleuchten
Blinkt
L3
Ausgeschaltet
Dauerleuchten
Blinkt
L4(R) (Funk)
Dauerleuchten
Blinkt
Alle Versorgungskreisläufe ein paar Sekunden lang abtrennen, dann einen Befehl er-
teilen; sollte dieser Status bleiben, könnte ein schwerer Defekt an der Steuerkarte
oder der Motorverdrahtung vorhanden sein: Überprüfen und ggf. auswechseln.
Es ist bereits ein anderer Steuerbefehl vorhanden. Den vorhandenen Steuerbefehl
entfernen, um weitere zu erteilen.
Wenn Timeout, dann ist die Bewegung zu lang. Die Bewegungszeit durch Anheben
der Geschwindigkeit verkürzen oder durch das Auswuchten des Tors, um die Mo-
torbelastung zu verringern. Bei fehlendem Betriebsstrom im Motor muss überprüft
werden, dass sich die Platine korrekt in ihrem Sitz befindet
9
L4(R) L3 L2 L1
Stop/Set
Close Open
Tabelle 18 - Leds der Klemmen (Abb. 9)
Ursache
Störung
Schwere Störung
Alles OK
Es erfolgte eine Statusän-
derung der Eingänge
Verschiedenes
Ursache
Auslösung des Eingangs
STOP
Alles OK
Tabelle 19 - Leds der Tasten (Abb. 10)
Beschreibung
Zeigt beim Normalbetrieb an: „Kurze Bremsung"
Zeigt beim Normalbetrieb an: „Lange Bremsung"
Programmierung der Funktionen läuft
Beschreibung
Zeigt beim Normalbetrieb an: langsame „Motorgeschwindigkeit"
Zeigt beim Normalbetrieb an: schnelle „Motorgeschwindigkeit"
- Programmierung der Funktionen läuft
- Bei gleichzeitigem Blinken von L1 und L3 bedeutet dies, dass es erforderlich ist, eine Einlernung der Öff-
nungs- und Schließabstände des Tors durchzuführen (Abschnitt 7.3).
Beschreibung
Zeigt beim Normalbetrieb an: „Automatische Schließung" deaktiviert.
Zeigt beim Normalbetrieb an: „Automatische Schließung" aktiviert.
- Programmierung der Funktionen läuft
- Bei gleichzeitigem Blinken von L1 und L2 bedeutet dies, dass es erforderlich ist, eine Einlernung der Öff-
nungs- und Schließabstände des Tors durchzuführen (Abschnitt 7.3).
Beschreibung
Zeigt beim Normalbetrieb an, dass ein nicht gespeicherter Funkcode empfangen wurde.
Programmierung oder Löschung des Funksenders läuft
Abhilfe
Prüfen, ob die Stromversorgung vorhanden ist; prüfen, ob die Sicherungen
ausgelöst wurden: ggf. die Ursache des Defekts überprüfen, dann die Siche-
rungen mit anderen mit denselben Merkmalen auswechseln.
Die Steuerungseinheit ein paar Sekunden abschalten; falls dieser Status
bleibt, ist ein Defekt vorhanden und die elektronische Steuerkarte muss aus-
gewechselt werden.
Normalbetrieb der Steuerungseinheit.
Statuswechsel an folgenden Eingängen sind normal: SbS, STOP, wenn die
Fotozellen ansprechen oder ein Funksender verwendet wird.
Dieselbe Anzeige, die an der Blinkleuchte oder der zusätzlichen Beleuchtung
erfolgt: Tabelle 20
Abhilfe
Die am Eingang STOP angeschlossenen Vorrichtungen überprüfen
Eingang STOP aktiv
10
L4(R) L3
Close Stop/Set
L2 L1
Open
Deutsch – 21
