6.5.2 Austausch des Handschalters

 Entriegeln Sie die Steckerschutzabdeckung vorsichtig mit einem
Schraubendreher und ziehen Sie sie anschließend zum Entfernen von der
Steuerung weg.
 Ziehen Sie den Stecker des Handschalters aus dem Steuergerät.
 Tauschen Sie den Handschalter aus. Achten Sie darauf, dass der O-Ring am
Stecker unbeschädigt ist. Dieser dichtet den Stecker im Steuergerät ab.
 Achten Sie beim Verlegen des Handschalterkabels darauf, dass das Kabel
nicht durch bewegliche Teile des Bettes gefährdet werden kann.
 Bringen Sie die Steckerschutzabdeckung wieder an. Diese verhindert ein
Herausziehen aller Stecker aus dem Steuergerät.
 Führen Sie anschließend einen Funktionstest der elektrischen Verstellung
durch!
6.5.3 Steckerbelegung des Steuergerätes
Alle Stecker sind an dem Steuergerät angeschlossen. Zum Schutz gegen unbe-
absichtigtes Herausziehen der Stecker, sind die Stecker mit einer verschraubten
Abdeckung gesichert.
 1 = Handschalter
 2 = Hubmotor Fußteil (weiß)
 3 = Hubmotor Kopfteil (blau)
 4 = Oberschenkellehne (gelb)
 5 = Rückenlehnen-Motor (schwarz)
 6 = Batteriefach (nicht verwendet)

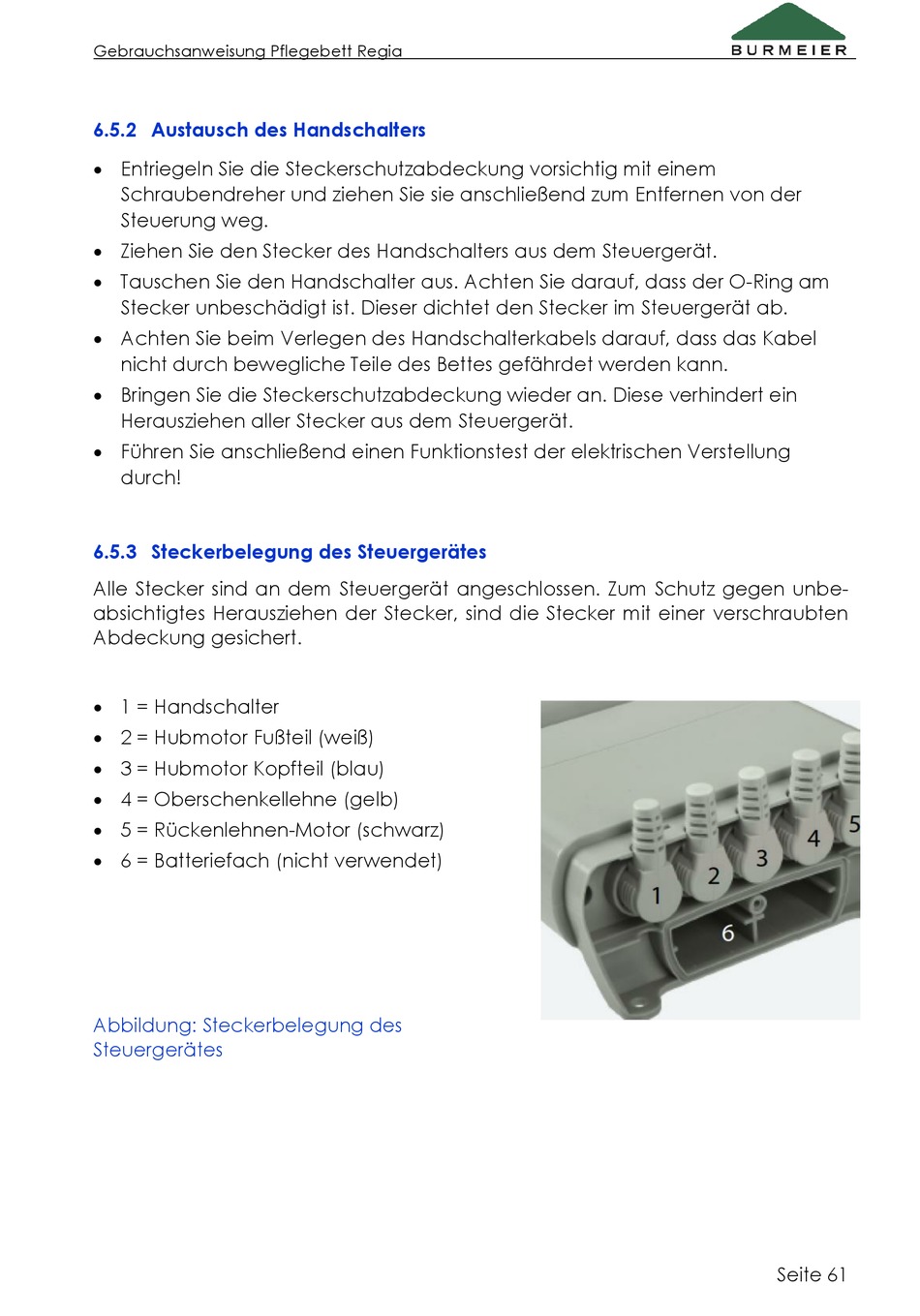

Abbildung: Steckerbelegung des
Steuergerätes
