Gerätebeschreibung - Schnellübersicht
Phoenix Concept drive 200C WE
4.1.3

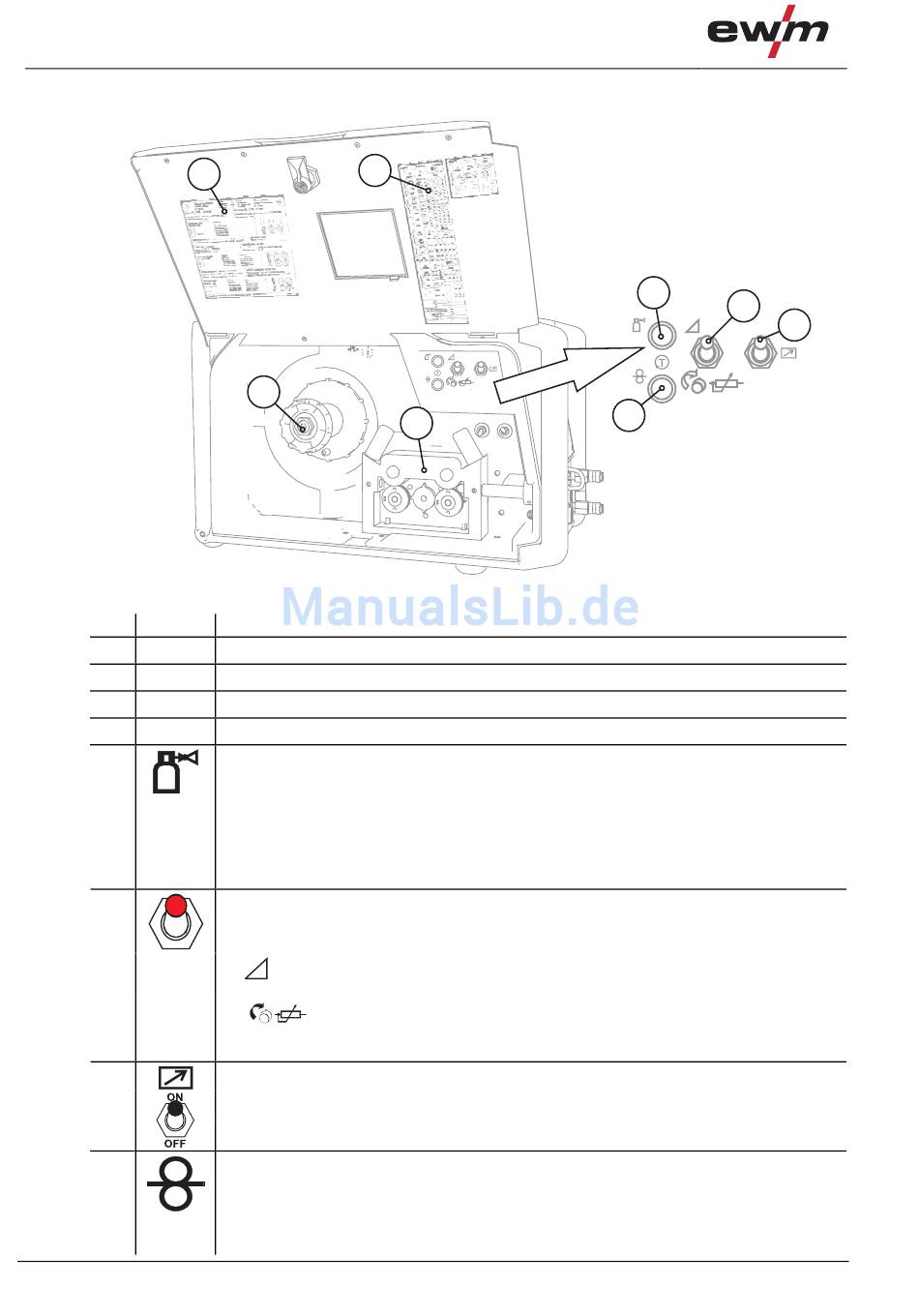

Bedienelemente im Gerät
1
Pos. Symbol
1
2
3
4
5
6
7
8
16
2
3
Beschreibung
0
Aufkleber, Verschleißteile Drahtvorschub
Aufkleber, JOB-List
Drahtspulenaufnahme
Drahtfördereinheit
Taste, Gastest
Während Prüfung und Einstellung der Gasdurchflussmenge bleiben Schweißspannung
und Drahtvorschub abgeschaltet.
Während der Betätigung des Tasters fließt das Schutzgas. Durch loslassen des
Tasters kann der Vorgang jederzeit unterbrochen werden.
Hierdurch wird ein hohes Maß an Sicherheit für den Schweißer gewährt, weil ein
versehentliches Zünden des Lichtbogens nicht möglich ist.
Umschalter "Programm oder Up-/Down-Brenner"
Dieser Umschalter dient dem Anschluss eines UP-/Down- oder Powercontrol-
Schweißbrenners
Up-/Down-Betrieb ist eingeschaltet.
Up / Down
(Schweißleistung stufenlos mit Wippe einstellbar)
Programmbetrieb ist eingeschaltet.
(Schweißaufgaben mit einem Powercontrol-Schweißbrenner
anwählbar)
Umschalter, Fernsteller Ein / Aus
ON
Einstellen der Schweißleistung über Fernsteller
OFF
Einstellen der Schweißleistung über Gerätesteuerung
Taste, Drahteinfädeln
Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel
(Geschwindigkeit = 50 % der eingestellten Drahtgeschwindigkeit)
Der Schweißdraht wird spannungsfrei in das Schlauchpaket eingefädelt, ohne dass
Gas ausströmt.
Up / Down
ON
OFF
4
Abbildung 4-3
5
6
7
Up / Down
ON
OFF
8
099-005170-EW500
02.09.2010
