5.4.3
Phoenix Concept drive 300C WE
Pos. Symbol
1
2
3
4
5
6
7
8
•
Schlauchpaketende mit der Zugentlastung befestigen.
•
Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 19-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
Falls zutreffend:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-005170-EW500
02.09.2010
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Anschlussnippel G¼", Schutzgasanschluss
Haltebügel
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Fernsteller
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Aufbau und Funktion

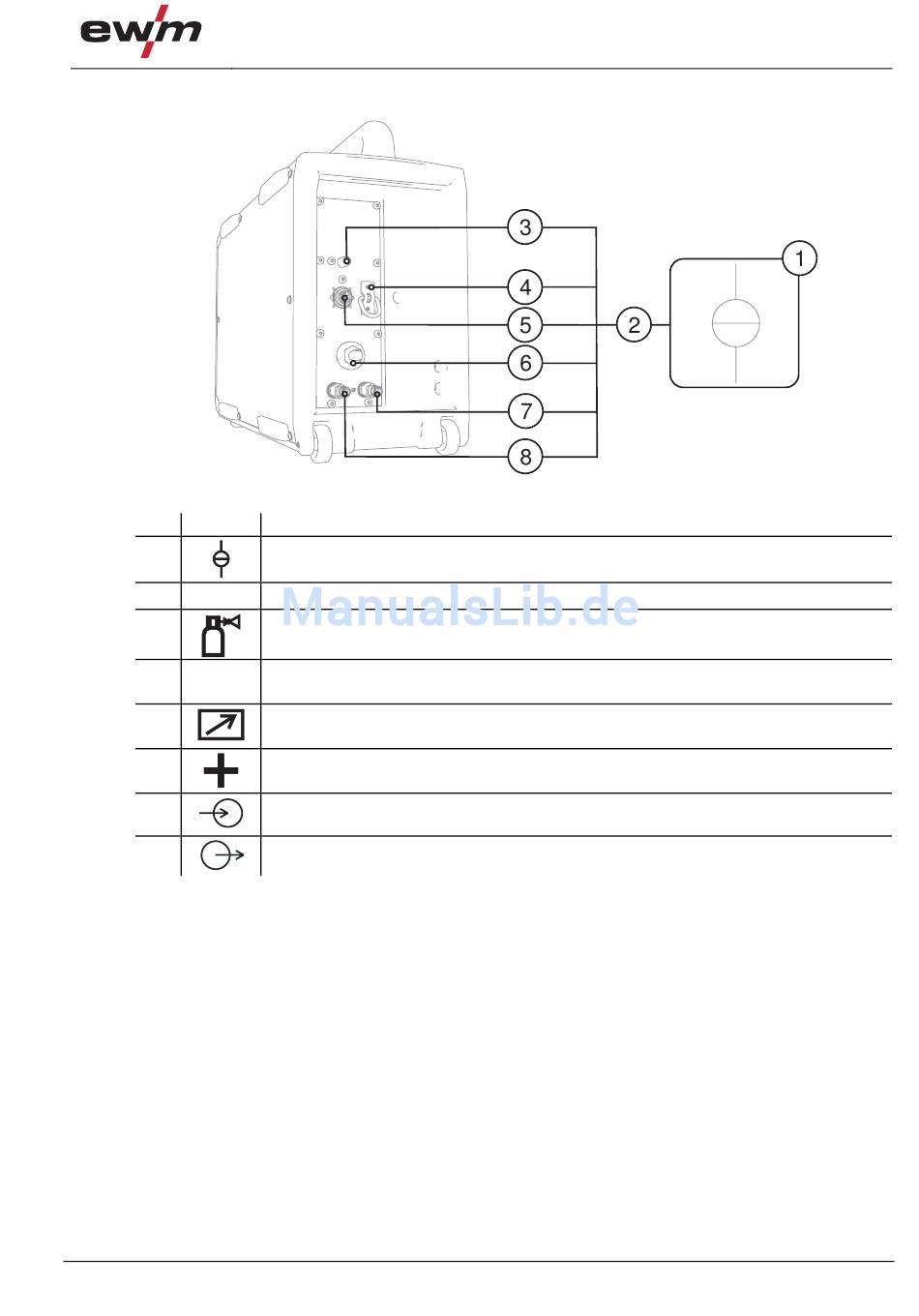

Abbildung 5-3
Anschluss Zwischenschlauchpaket
27
