5.5.2

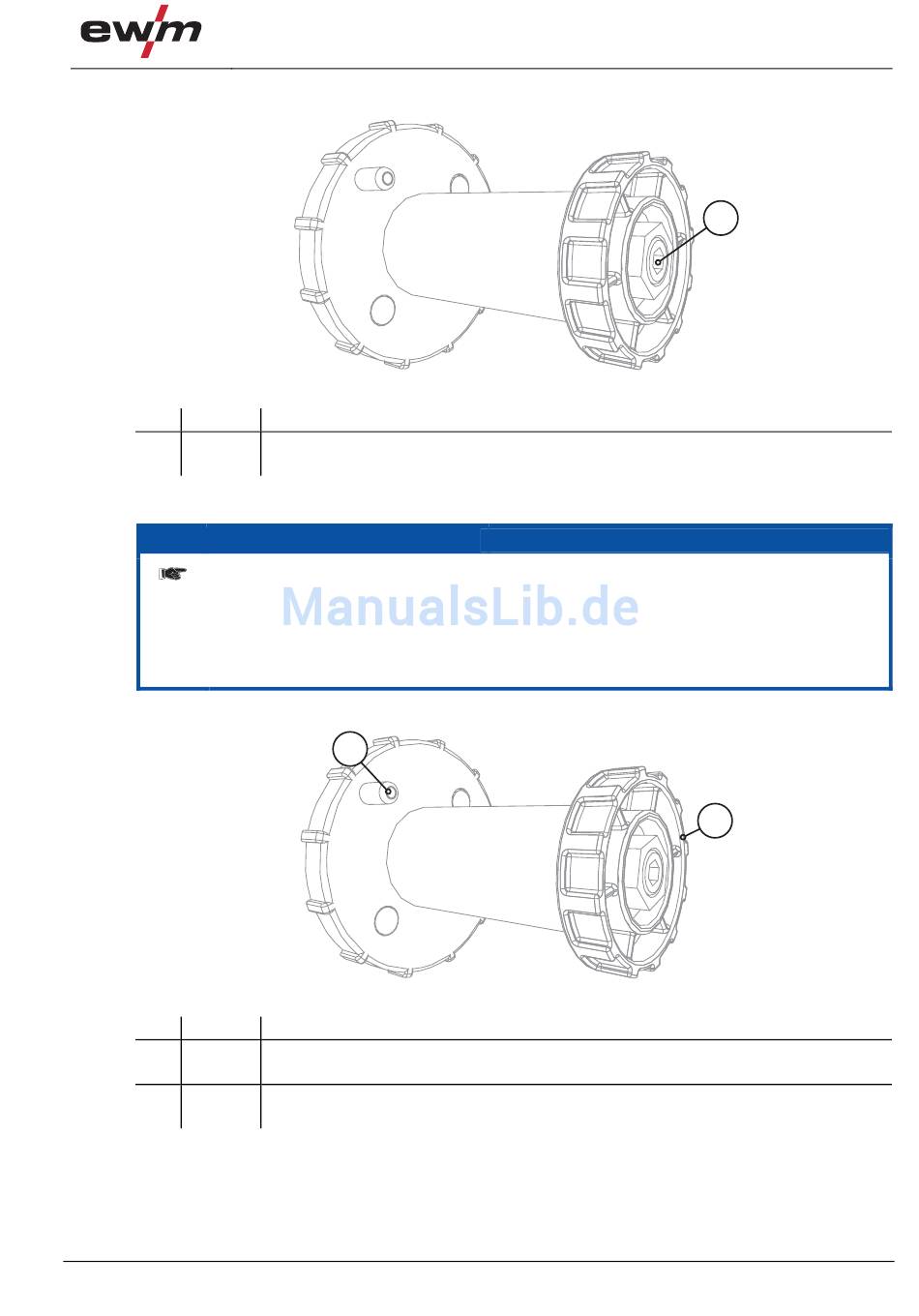

Einstellung Spulenbremse
Pos. Symbol
1
•
Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen.
Drahtspule nicht Blockieren!
Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht
nachläuft aber im Betrieb nicht blockiert.
Wird die Innensechskantschraube gelöst, ist die Befestigung der Drahtspulenaufnahme
zu prüfen! Siehe Kapitel „Befestigung Drahtspulenaufnahme (Einstellung
Vorspannung)"
5.5.3
Drahtspule einsetzen
Pos. Symbol
1
2
•
Rändelmutter von Spulendorn lösen.
•
Schweißdrahtspule auf dem Spulendorn so fixieren, dass der Mitnehmerstift in der Spulenbohrung
einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
099-005170-EW500
02.09.2010
Beschreibung
0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
1
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Aufbau und Funktion
Abbildung 5-6
HINWEIS
Abbildung 5-7
MIG/MAG-Schweißen
1
2
31
