Gerätebeschreibung - Schnellübersicht
Phoenix Concept drive 300C WE
4.2.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
18
1
2
3
4
5
6
8
Beschreibung
0
Aufkleber Typenschild
Seriennummer, Artikelnummer Typenbezeichnung
Anschlussnippel G¼", Schutzgasanschluss
Haltebügel
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Transportrollen
7

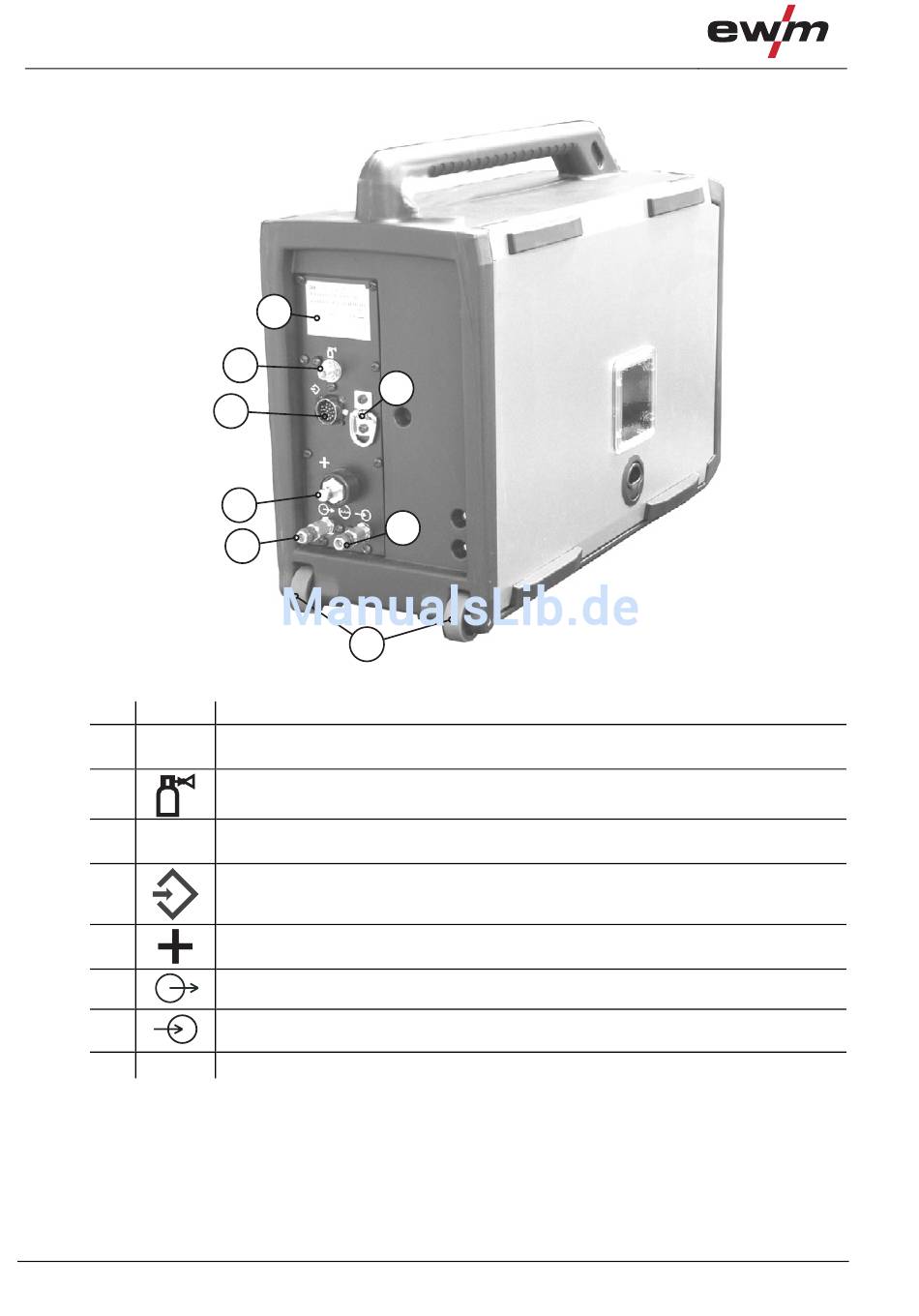

Abbildung 4-5
099-005170-EW500
02.09.2010
