4.1.2

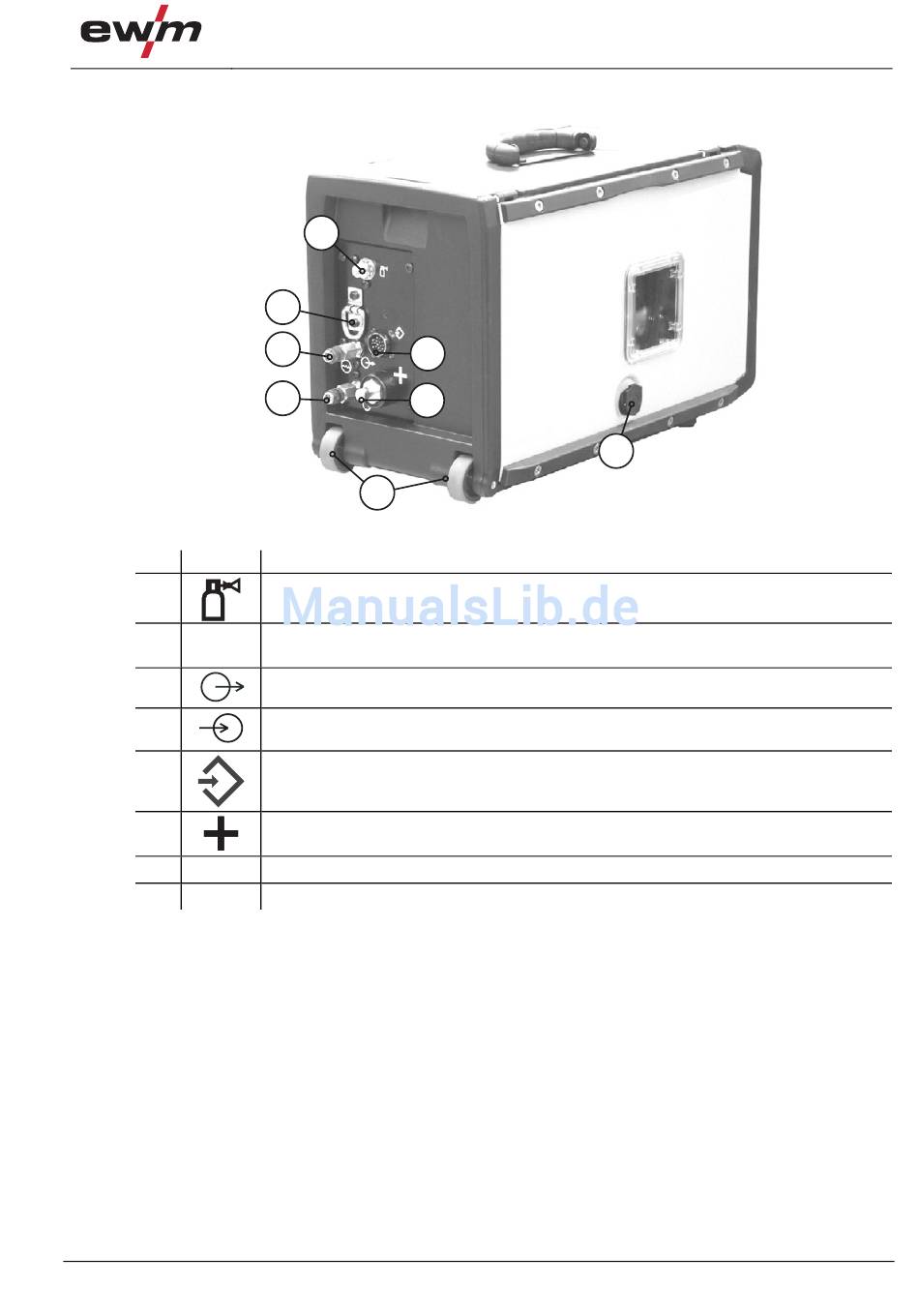

Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
099-005170-EW500
02.09.2010
Gerätebeschreibung - Schnellübersicht
1
2
3
5
4
6
7
Beschreibung
0
Anschlussnippel G¼", Schutzgasanschluss
Haltebügel
Zugentlastung Zwischenschlauchpaket
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Transportrollen
Verriegelung, Abdeckung der Drahtfördereinheit
8
Abbildung 4-2
Phoenix Concept drive 200C WE
15
