Gerätebeschreibung - Schnellübersicht
Phoenix Concept drive 200C WE
4
Gerätebeschreibung - Schnellübersicht
4.1
Phoenix Concept drive 200C WE
4.1.1

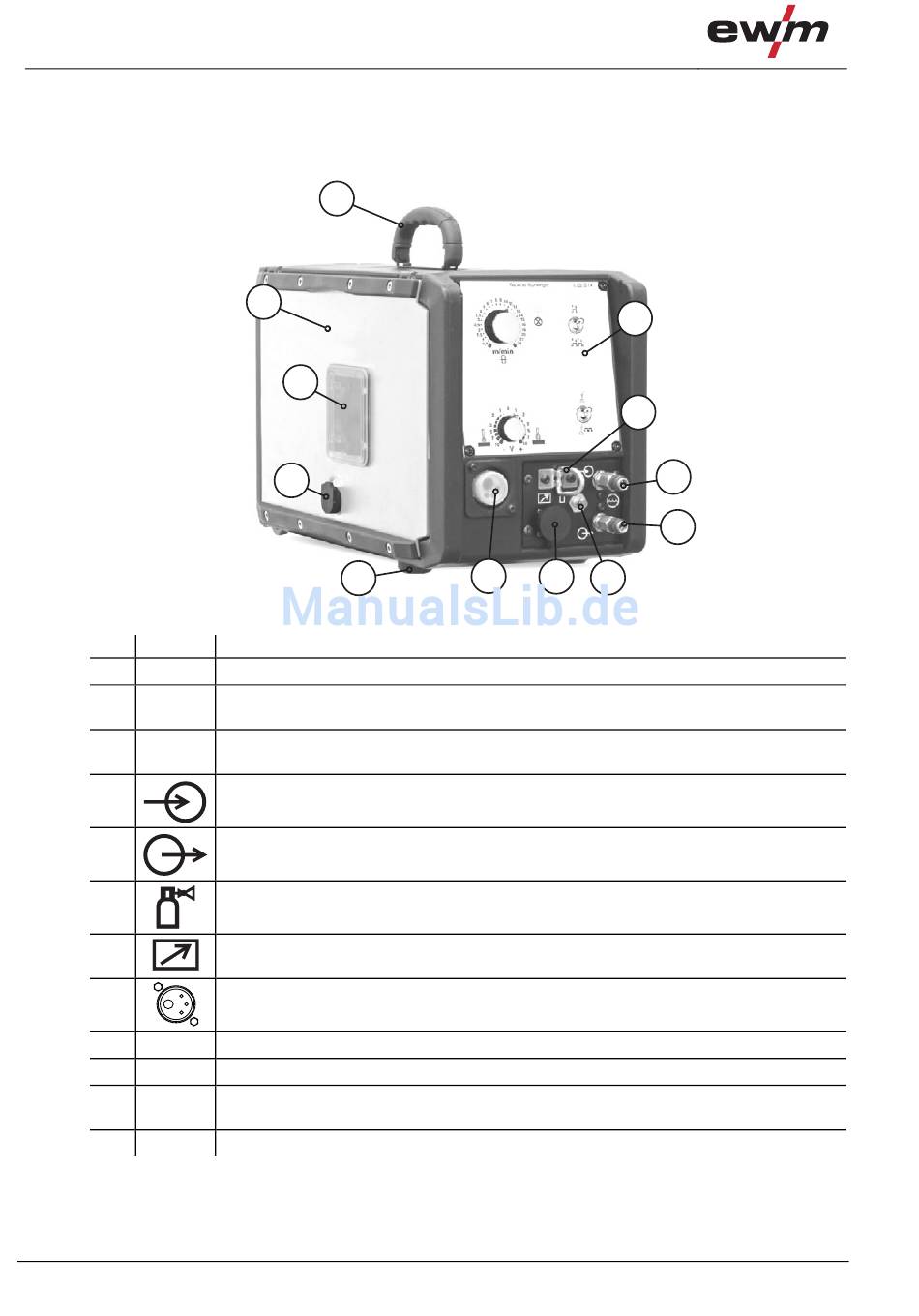

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
14
1
12
11
10
9
Beschreibung
0
Transportgriff
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Haltebügel (Option)
Befestigung zusätzliche Zugentlastung des Brennerschlauchpaketes
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Gasdurchflussregler zur Feinregulierung des Gasdurchflusses
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Fernsteller
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Gerätefüße
Verriegelung, Abdeckung der Drahtfördereinheit
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Abdeckung der Drahtfördereinheit und Bedienelemente
8
7
Abbildung 4-1
2
3
4
5
6
099-005170-EW500
02.09.2010
