Phoenix Concept drive 200C WE
Pos. Symbol
1
2
3
4
5
6
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
099-005170-EW500
02.09.2010
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Aufbau und Funktion
3
4
5
6

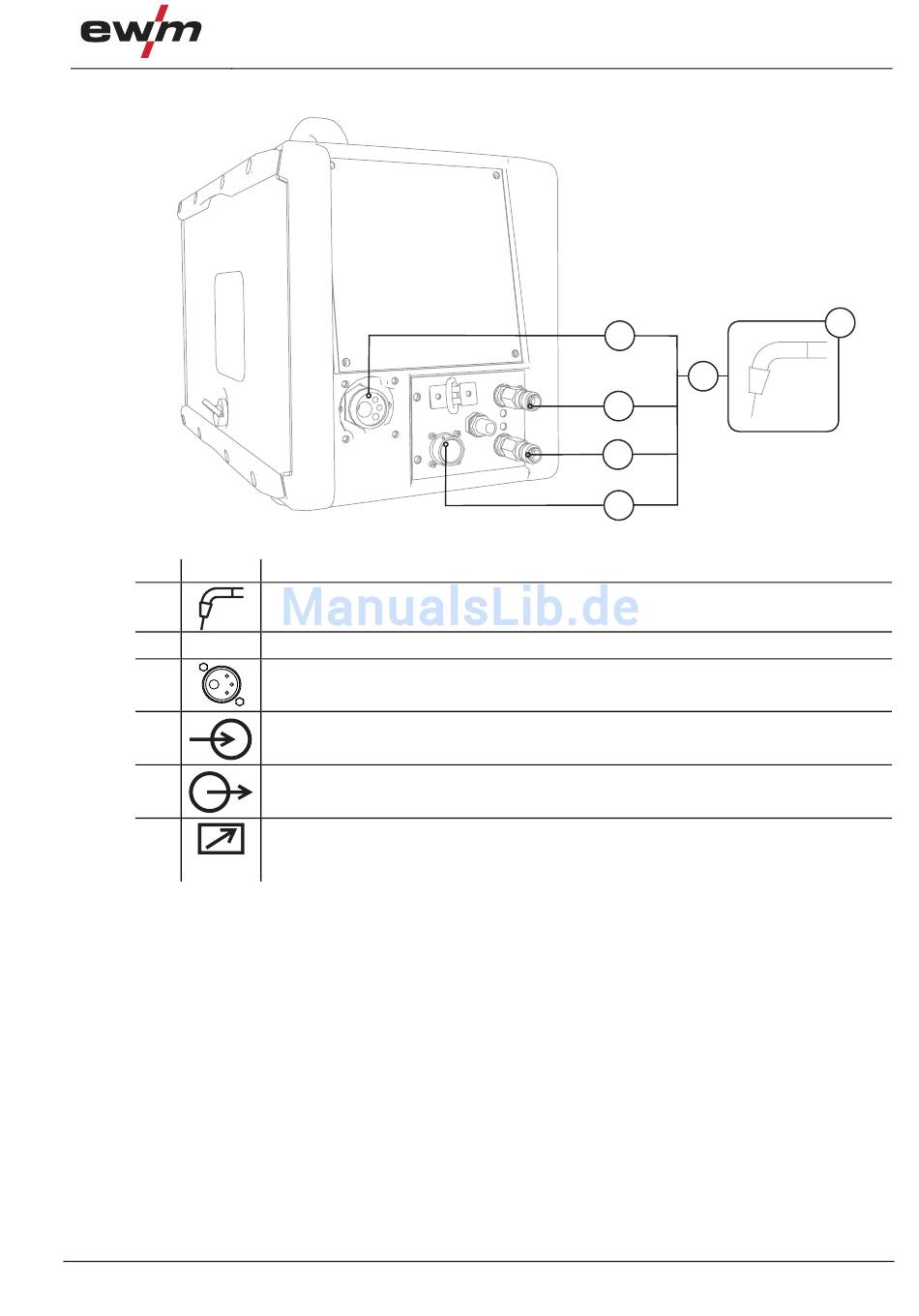

Abbildung 5-4
MIG/MAG-Schweißen
