Pos. Symbol
8 9 10
6 7
1
11
5
12
4
13
3,5
3
2,5
2
1,5
1
0,5
24
m/min
-
V +
2
0
1
1
2
2
-
3
3
5
5
7
7
10
10
3
4
5
099-005170-EW500
02.09.2010

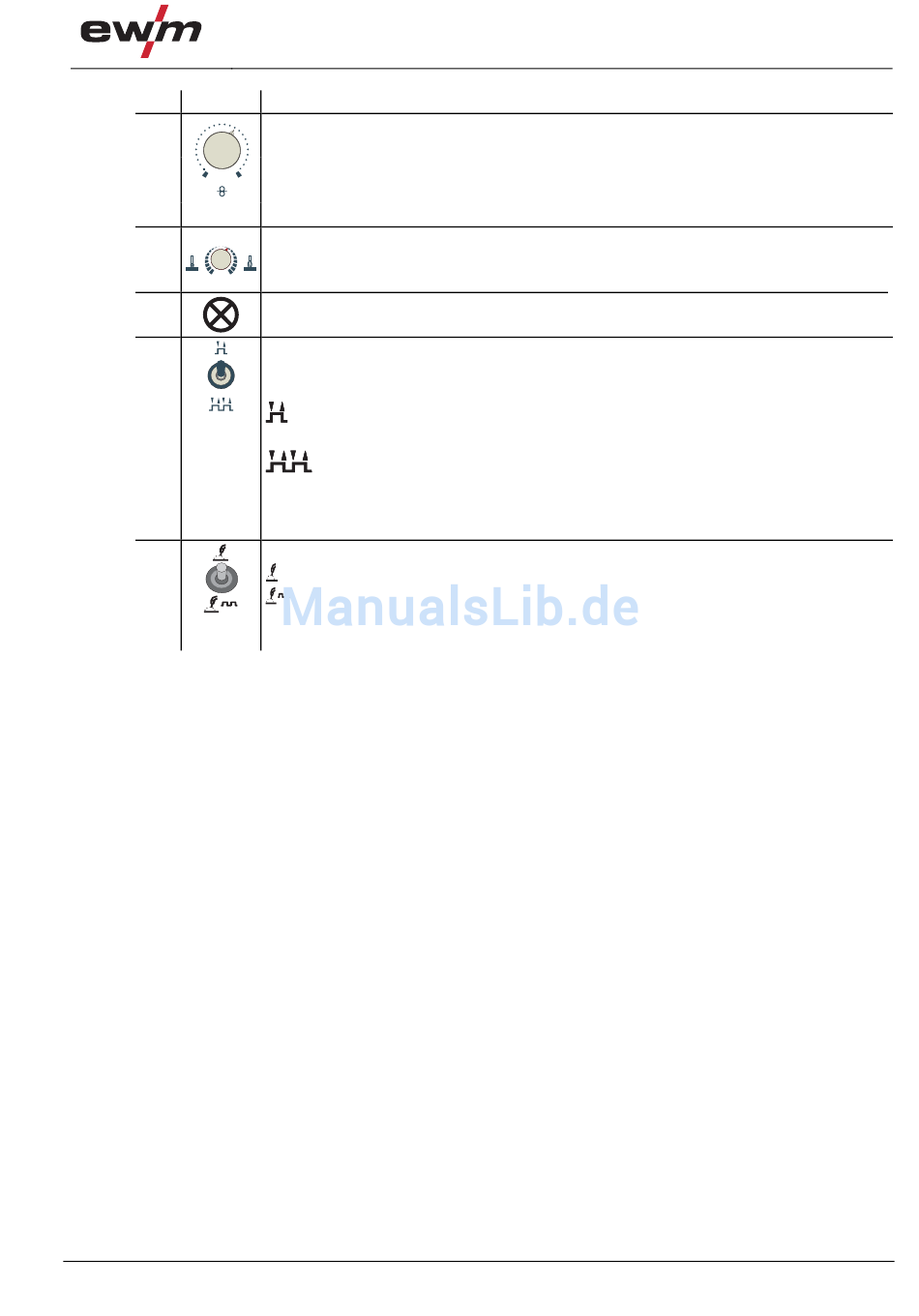

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drehknopf, Drahtgeschwindigkeit
14
15
Einstellung der Drahtgeschwindigkeit (Schweißleistung, Einknopfbedienung)
16
18
20
0,5 bis 4 m/min:
In Stufen von 0,5 m/min
22
4 bis 16 m/min:
In Stufen von 1 m/min
16 bis 24 m/min:
In Stufen von 2 m/min
Drehknopf, Lichtbogenlängenkorrektur
+
Korrektur der Lichtbogenlänge von -10 V bis +10 V.
Korrektur abhängig von den an der Stromquelle vorgewählten Werten.
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät
Umschalter, Betriebsart
Umschaltung zwischen 2-Takt und 4-Takt oder zwischen 2-Takt-Spezial und 4-Takt-
Spezial.
2-Takt-Betrieb
Anwahl 2-Takt, 2-Takt-Spezial, MIG-Punkten über die Schweißgerätesteuerung.
4-Takt-Betrieb
Anwahl 4-Takt und 4-Takt-Spezial über die Schweißgerätesteuerung.
Änderung der Werkseinstellung siehe Betriebsanleitung Schweißgerät „Erweiterte
Einstellungen > P18"
Umschalter, Schweißart
MIG/MAG-Standardschweißen
MIG/MAG-Impulslichtbogenschweißen
Änderung der Werkseinstellung siehe Betriebsanleitung Schweißgerät „Erweiterte
Einstellungen > P18"
Gerätesteuerung - Bedienelemente
21
