4.2
Phoenix Concept drive 300C WE
4.2.1

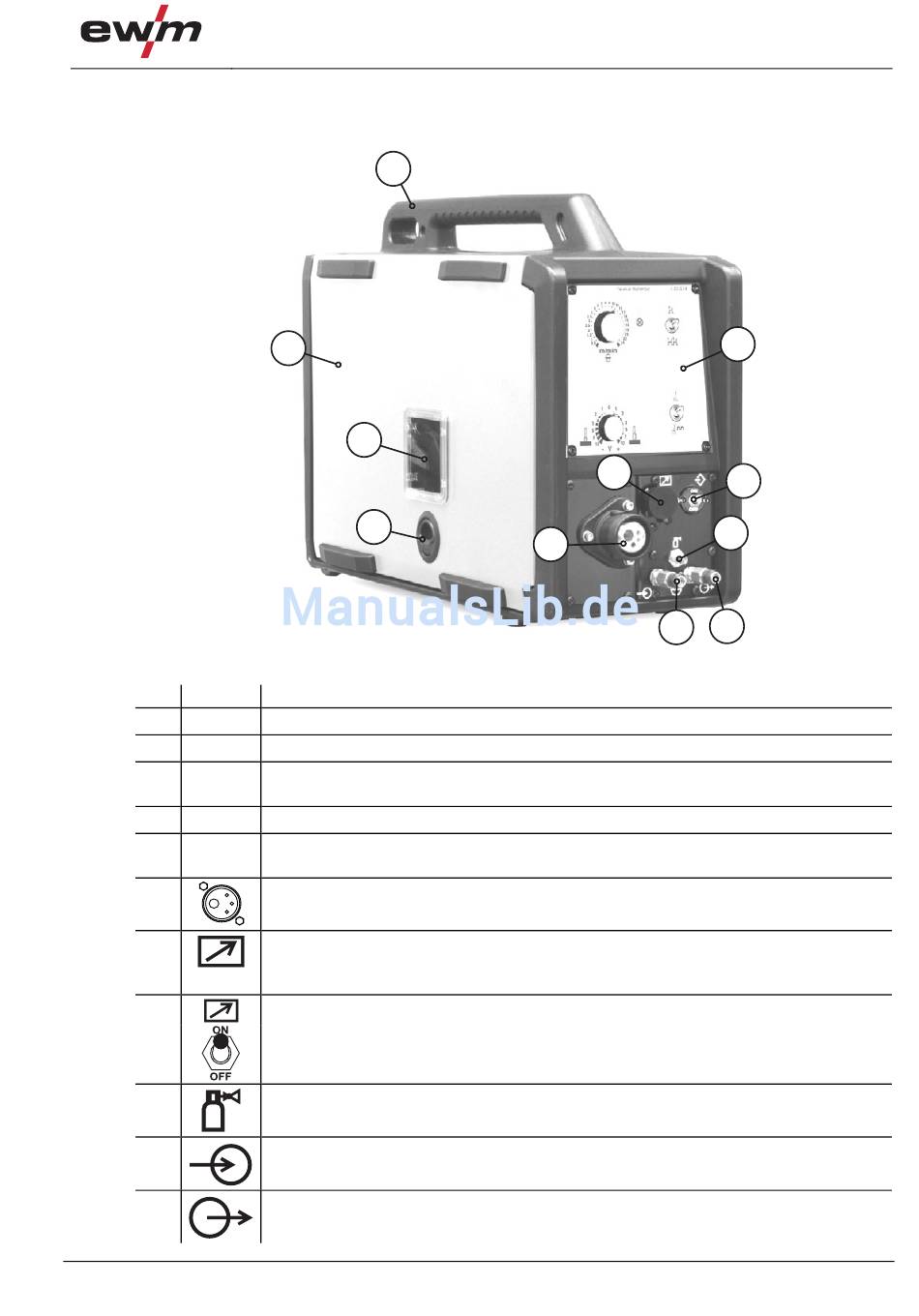

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-005170-EW500
02.09.2010
Gerätebeschreibung - Schnellübersicht
1
2
3
4
Beschreibung
0
Transportgriff
Abdeckung der Drahtfördereinheit und Bedienelemente
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Verriegelung, Abdeckung der Drahtfördereinheit
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Umschalter, Fernsteller Ein / Aus
ON
Einstellen der Schweißleistung über Fernsteller
OFF
Einstellen der Schweißleistung über Gerätesteuerung
Gasdurchflussregler zur Feinregulierung des Gasdurchflusses
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
7
6
Abbildung 4-4
Phoenix Concept drive 300C WE
5
8
9
11
10
17
