Gerätebeschreibung - Schnellübersicht
Vorderansicht / Seitenansicht von links
Gerätebeschreibung - Schnellübersicht
4
4.1

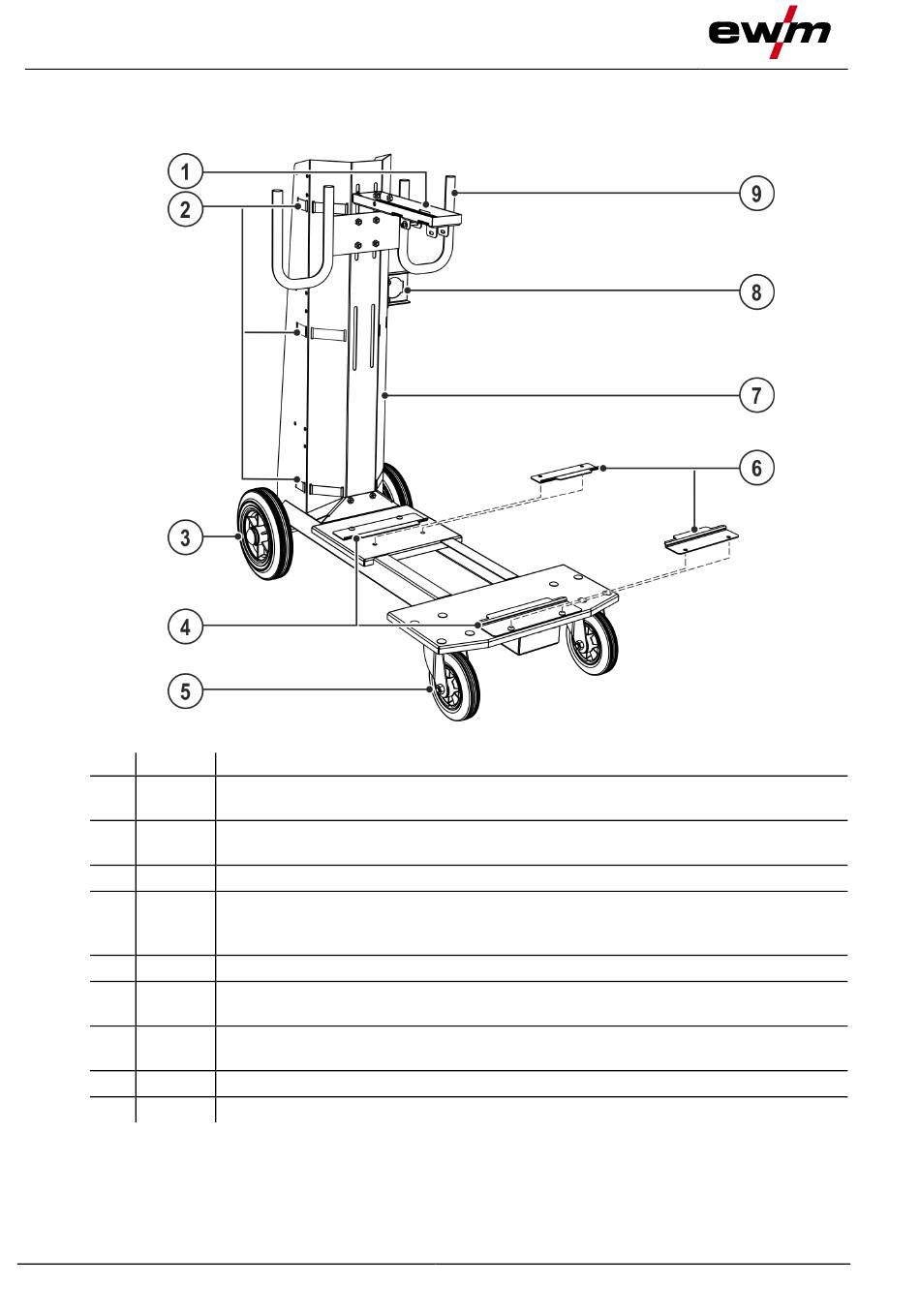

Vorderansicht / Seitenansicht von links
Pos. Symbol
1
2
3
4
5
6
7
8
9
8
Beschreibung
0
Traverse
Obere Gerätebefestigung
Sicherungselement
Spanngurt zur Befestigung der Schutzgasflasche
Transportrollen, Bockrollen
Befestigungswinkel (BK260)
Untere Gerätebefestigung (Picomig 185, -355; Phoenix 355, -405, -505;
Taurus 355, -405, -505; cool50)
Transportrollen, Lenkrollen
Befestigungswinkel (BK210)
Untere Gerätebefestigung (Picotig 200 AC; Tetrix 230; cool40, -41)
Schutzgasflaschenaufnahme > siehe Kapitel 5.5
Trägerblech für Schutzgasflasche.
Zugentlastung Zwischenschlauchpaket > siehe Kapitel 5.4.1
Schlauchpakethalterung
Abbildung 4-1
099-008632-EW500
05.12.2019
