4
Gerätebeschreibung - Schnellübersicht
4.1
Vorderansicht
Pos. Symbol
1
2
3
4
5
6
7
099-008598-EW500
28.01.2022
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drehverschluss
Verbindet Kühl- und Schweißgerät
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweißbrenner
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweißbrenner
Eintrittsöffnung Kühlluft
Gerätefüße
Kühlmitteltank > siehe Kapitel 5.2.3
Verschlussdeckel Kühlmitteltank

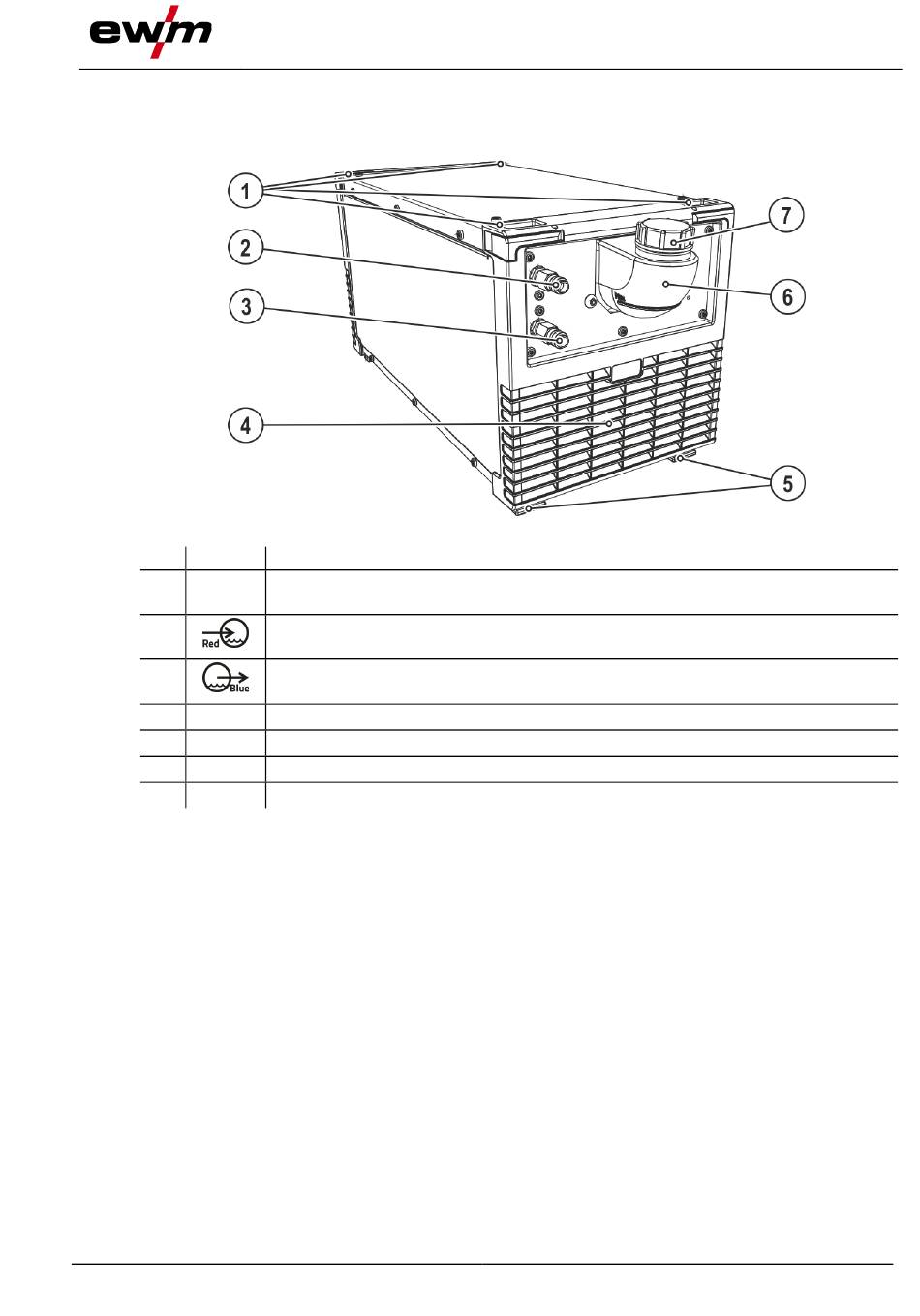

Abbildung 4-1
Vorderansicht
13
