BedIeNUNG
Einstellungen
Soll-Temperatur 2
… „
Hinweis
Stellen Sie aus hygienischen Gründen keine Warmwas-
ser-Temperatur kleiner 50 °C ein.
Die Soll-Temperatur 2 ist die Warmwasser-Temperatur auf die
das Gerät regelt, wenn ein externer Signalgeber angeschlossen
und aktiv ist.
drücken sie im Menü „soll-Tempera-
tur 1" die Taste „Menü" einmal, um in
das Menü „Soll-Temperatur 2" zu ge-
langen.
Das Symbol „Externer Signalgeber"
erscheint.
stellen sie mit den Tasten „Plus" und
„Minus" die Soll-Temperatur 2 von 20
bis 65 °C ein.
Betrieb mit externem Signalgeber
Sachschaden
!
Siehe „Zulässiger Spannungsbereich externer Signal-
geber" im Kapitel „Technische Daten / Datentabelle".
Die Geräte sind serienmäßig so ausgeführt, dass Sie einem an-
geschlossenen externen Signalgeber, wie z. B. PV-Anlage oder
Niedertarifsignalgeber, einen ihm eigenen separaten Sollwert
für die Warmwasser-Temperatur zuordnen können („Soll-Tem-
peratur 2"). Diese Soll-Temperatur 2 wird aktiviert, wenn an der
für den externen Signalgeber vorgesehenen Klemme ein Signal
anliegt (siehe Kapitel „Elektrischer Anschluss / Anschlussvari-
ante mit externem Signalgeber"). Die Soll-Temperatur 2 ersetzt
in der Zeit ihrer Aktivierung den Standardsollwert für die Warm-
wasser-Temperatur („Soll-Temperatur 1").
Wird die Soll-Temperatur 2 durch den externen Signalgeber
aktiviert, ist diese Soll-Temperatur für eine nachfolgende Min-
destlaufzeit von 20 Minuten aktiviert. Steht nach Ablauf dieser
20 Minuten das externe Signal weiter an, läuft der Verdichter
solange, bis das externe Signal wegfällt. Anderenfalls ist die
eingestellte Soll-Temperatur 1 wieder aktiviert.
Ist die entsprechende Warmwasser-Soll-Temperatur erreicht,
schaltet der Verdichter ab und bleibt für eine Mindestruhezeit
von 20 Minuten ausgeschaltet.

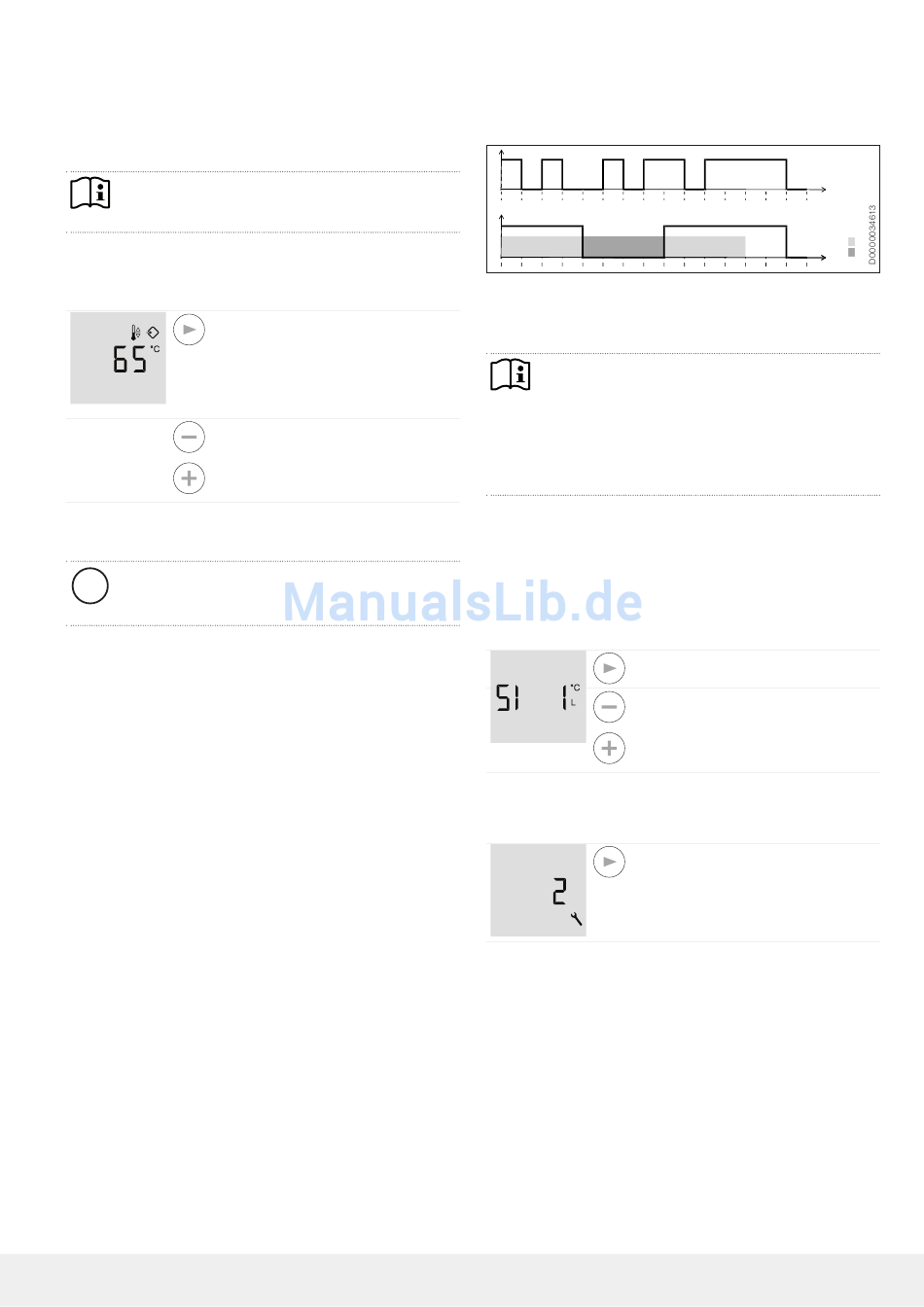

Nachfolgendes Schaubild verdeutlicht die Zusammenhänge
anhand eines beispielhaften Signalverlaufes eines externen
signalgebers.
Beispiel:
:: ::
Wassertemperatur = 55 °C
:: ::
Soll-Temperatur 1 = 50 °C
:: ::
Soll-Temperatur 2 = 65 °C
www.tecalor.de
A
1
0
0 5 10 15 20 25 30 35
B
1
0
0 5 10 15 20 25 30 35
A externes Signal
B Verdichter
1 20 min. Mindestaktivierung Soll-Temperatur 2
2 20 min. Mindestruhezeit des Verdichters
Hinweis
Ein externes Signal muss mindestens 60 Sekunden
lang anliegen, bis es von der Regelung berücksich-
tigt wird. Dies verhindert z. B., dass eine nur weni-
ge Sekunden andauernde Sonneneinstrahlung einen
Aufheizvorgang startet, der dann mangels weiterem
Sonnenschein nicht mit selbst produziertem Photo-
voltaikstrom bedient werden kann.
Einheiten umstellen
… „
Sie können wählen, ob die Temperaturen und die Volumenan-
gaben in SI-Einheiten oder US-Einheiten angezeigt werden.
Wenn sie 1 einstellen, werden die Werte in Celsius und Liter
angezeigt. Wenn Sie 0 einstellen, werden die Werte in Fahren-
heit und Gallonen angezeigt.
drücken sie die Taste „Menü" bis in
der Anzeige „SI" erscheint.
stellen sie mit den Tasten „Plus" und
„Minus" ein, ob die Anzeige in sI-ein-
heiten (1) oder US-Einheiten (0) erfol-
gen soll.
Fehlercode
… „
Wenn das Symbol „Service/Fehler"
leuchtet oder blinkt, können Sie mit
der Taste „Menü" den Fehlercode
abfragen. Falls kein Fehler vorliegt, ist
dieses Menü nicht aktiviert.
Siehe Kapitel „Problembehebung / Fehlercode".
E-Fehlercode
… „
Bei Fehlern des Kältekreises erscheint ein Fehlercode mit vor-
angestelltem E. Informieren Sie einen Fachhandwerker.
40 45 50 55 60 65 70 75 t [min]
40 45 50 55 60 65 70 75 t [min]
TTA 220-300 electronic
1
2
9
