Frostschutz; Mindest-Laufzeit Und Mindest-Pausenzeit; Anschluss Eines Externen Signalgebers; Einstellungen - tecalor TTA 220 electronic Bedienungsanleitung

BedIeNUNG

Einstellungen

3.5

Frostschutz

Fällt die vom Integralsensor ermittelte Temperatur im Trink-
warmwasserspeicher unter 10 °C, aktiviert das Gerät eine
Frostschutzfunktion. Das Gerät erhitzt mit der Wärmepumpe
und der elektrischen Not-/Zusatzheizung das Wasser. Erreicht
die vom Integralsensor ermittelte Temperatur 18 °C, schalten
sich die Wärmepumpe und die elektrische Not-/Zusatzheizung
aus.
3.6

Mindest-Laufzeit und Mindest-Pausenzeit

Sachschaden
!
Beim Betrieb mit externen Schalteinrichtungen, die
die Spannungsversorgung des Gerätes unterbrechen,
z. B. Zeitschaltuhren, Energiemanagementsystemen
oder Hausautomatisierungen, müssen folgende Be-
dingungen eingehalten werden:
:: ::
Die Mindesteinschaltzeit beträgt 60 Minuten.
:: ::
Die Mindestpausenzeit nach dem Ausschalten be-
trägt 20 Minuten.
:: ::
Die Anzahl der Ein- bzw. Ausschaltvorgänge sollte
10 pro Tag nicht überschreiten.
:: ::
Die Kontaktbelastbarkeit des Schaltaktors muss
die Anforderungen an die Absicherung erfüllen
(siehe Kapitel „Technische Daten / Datentabelle").
3.7

Anschluss eines externen Signalgebers

Hinweis
Diese Anschlussvariante darf nur von einem Fachhand-
werker vorgenommen werden.
Über den eingebauten Kontakteingang können externe Signal-
geber eingebunden werden, z. B. eine Photovoltaik-Anlage, um
selbst erzeugten solarstrom zu nutzen.
Das Gerät hat einen werkseitig voreingestellten zweiten
Soll-Temperaturwert. Dieser wird aktiviert, wenn ein exter-
nes Schaltsignal anliegt. Die Soll-Temperatur 2 ist der Stan-
dard-Soll-Temperatur übergeordnet solange das externe
Schaltsignal anliegt.
Die Soll-Temperatur 2 ist nach einmaliger Aktivierung (Signal
lag mindestens 1 Minute an) für mindestens 20 Minuten gültig
und ist der Soll-Temperatur 1 übergeordnet.
Sie können die Soll-Temperatur 2 am Gerät ändern (siehe Ka-
pitel „Einstellungen /Einstellungen /Soll-Temperatur 2").
4. Einstellungen
4.1

Anzeige und Bedienelemente

Hinweis
Das Gerät schaltet 15 Sekunden nach jeder Bedienung
automatisch wieder in die Standardanzeige (Misch-
wassermenge) und speichert den eingestellten Wert.
www.tecalor.de
5
4

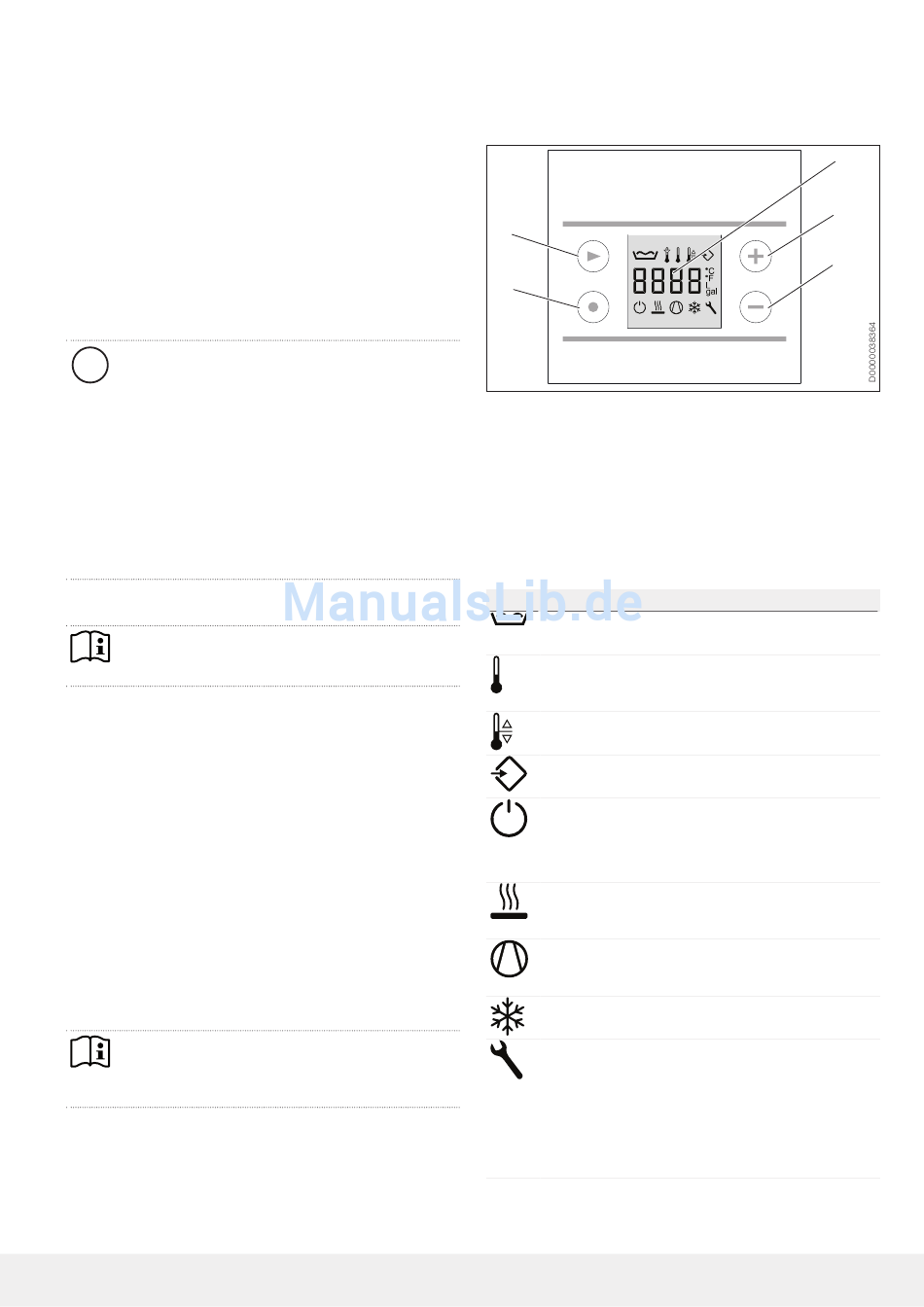

1 Anzeige „Mischwassermenge" (Liter|40 °C) /
Anzeige „Ist-Temperatur oberer Speicherbereich" /
Anzeige „Soll-Temperatur 1" /
Anzeige „Soll-Temperatur 2" /
Anzeige „Fehlercode"
2 Taste „Plus"
3 Taste „Minus"
4 Taste „Schnellheizung"
5 Taste „Menü"
4.1.1 Symbole
Symbol Beschreibung
Mischwassermenge: Angezeigt wird die aktuell verfügbare
Mischwassermenge von 40 °C bei 15 °C Kaltwassertempe-
ratur.
Ist-Temperatur: Die aktuelle Ist-Temperatur wird angezeigt.
Die Ist-Temperatur zeigt die Temperatur im oberen Bereich
des Trinkwarmwasserspeichers und entspricht somit wei-
testgehend der Auslauftemperatur.
soll-Temperatur
Externer Signalgeber: Die Soll-Temperatur 2 ist die Warm-
wasser-Temperatur auf die das Gerät regelt, wenn ein exter-
ner Signalgeber angeschlossen und aktiv ist.
Standby: Das Symbol blinkt, wenn Elektronik und Last (Ver-
dichter) des Gerätes separat mit Spannung versorgt werden.
Diese Anschlussvariante ist z. B. notwendig, wenn das
Gerät über Schaltsteckdosen eines Energiemanagement-
systems betrieben werden soll (siehe Kapitel „Elektrischer
Anschluss").
elektrische Not-/Zusatzheizung: Dieses Symbol wird ange-
zeigt, wenn eine Anforderung an diese Gerätekomponente
besteht. Die elektrische Not-/Zusatzheizung ist bei Anzeige
des Symbols nicht zwangsläufig in Betrieb.
Wärmepumpe: Dieses Symbol wird angezeigt, wenn eine
Anforderung an diese Gerätekomponente besteht. Der Ver-
dichter ist bei Anzeige des Symbols nicht zwangsläufig in
Betrieb.
Abtauen aktiv
Service/Fehler: Wenn das Symbol „Service/Fehler" in der
Anzeige erscheint, informieren Sie Ihren Fachhandwerker.
Falls das Symbol dauerhaft leuchtet, handelt es sich um
einen Fehler, der den Gerätebetrieb nicht unterbindet. Falls
das Symbol „Service/Fehler" blinkt, wird das Wasser nicht
erwärmt und es ist zwingend erforderlich, dass Sie den
Fachhandwerker informieren. Ein Sonderfall liegt vor, wenn
Sie das Gerät in den Notheizbetrieb schalten. Dann heizt die
elektrische Not-/Zusatzheizung trotz blinkendem Symbol-
Service/Fehler das Wasser auf.
1
2
3
TTA 220-300 electronic 7
