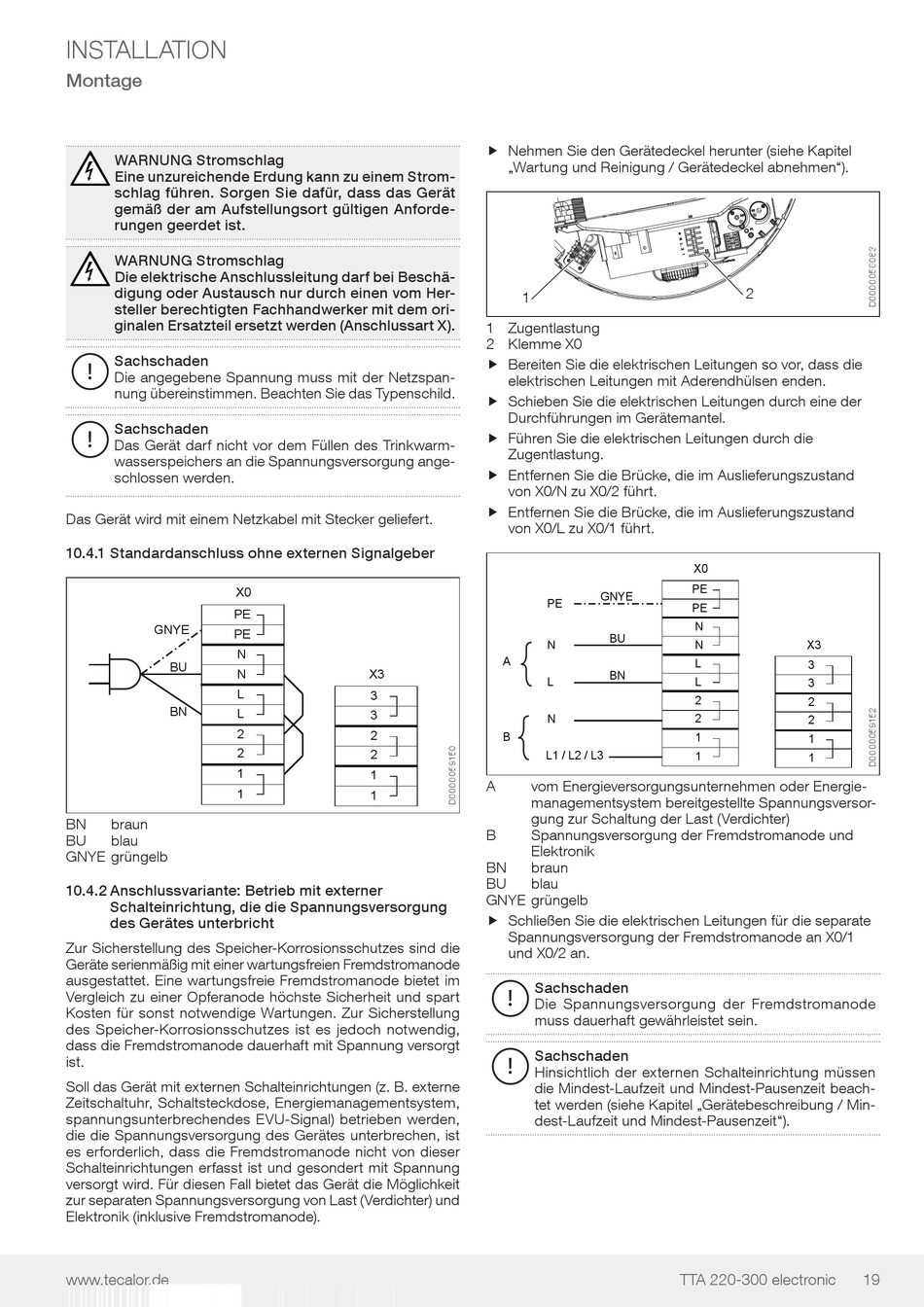

INsTALLATIoN
Montage
WARNUNG Stromschlag
Eine unzureichende Erdung kann zu einem Strom-
schlag führen. Sorgen Sie dafür, dass das Gerät
gemäß der am Aufstellungsort gültigen Anforde-
rungen geerdet ist.
WARNUNG Stromschlag
Die elektrische Anschlussleitung darf bei Beschä-
digung oder Austausch nur durch einen vom Her-
steller berechtigten Fachhandwerker mit dem ori-
ginalen Ersatzteil ersetzt werden (Anschlussart X).
Sachschaden
!
die angegebene spannung muss mit der Netzspan-
nung übereinstimmen. Beachten Sie das Typenschild.
Sachschaden
!
Das Gerät darf nicht vor dem Füllen des Trinkwarm-
wasserspeichers an die Spannungsversorgung ange-
schlossen werden.
das Gerät wird mit einem Netzkabel mit stecker geliefert.
10.4.1 Standardanschluss ohne externen Signalgeber
X0
PE
GNYE
PE
N
BU
N
L
BN
L
2
2
1
1
BN
braun
BU
blau
GNYe grüngelb
10.4.2 Anschlussvariante: Betrieb mit externer
Schalteinrichtung, die die Spannungsversorgung
des Gerätes unterbricht
Zur Sicherstellung des Speicher-Korrosionsschutzes sind die
Geräte serienmäßig mit einer wartungsfreien Fremdstromanode
ausgestattet. Eine wartungsfreie Fremdstromanode bietet im
Vergleich zu einer Opferanode höchste Sicherheit und spart
Kosten für sonst notwendige Wartungen. Zur Sicherstellung
des Speicher-Korrosionsschutzes ist es jedoch notwendig,
dass die Fremdstromanode dauerhaft mit Spannung versorgt
ist.
Soll das Gerät mit externen Schalteinrichtungen (z. B. externe
Zeitschaltuhr, Schaltsteckdose, Energiemanagementsystem,
spannungsunterbrechendes EVU-Signal) betrieben werden,
die die Spannungsversorgung des Gerätes unterbrechen, ist
es erforderlich, dass die Fremdstromanode nicht von dieser
Schalteinrichtungen erfasst ist und gesondert mit Spannung
versorgt wird. Für diesen Fall bietet das Gerät die Möglichkeit
zur separaten Spannungsversorgung von Last (Verdichter) und
Elektronik (inklusive Fremdstromanode).
www.tecalor.de
f Nehmen Sie den Gerätedeckel herunter (siehe Kapitel
f
„Wartung und Reinigung / Gerätedeckel abnehmen").
1
1 Zugentlastung
2 Klemme X0
f Bereiten Sie die elektrischen Leitungen so vor, dass die
f
elektrischen Leitungen mit Aderendhülsen enden.
f Schieben Sie die elektrischen Leitungen durch eine der
f
Durchführungen im Gerätemantel.
f Führen Sie die elektrischen Leitungen durch die
f
Zugentlastung.
f entfernen sie die Brücke, die im Auslieferungszustand
f
von X0/N zu X0/2 führt.
f entfernen sie die Brücke, die im Auslieferungszustand
f
von X0/L zu X0/1 führt.
A
X3
3
3
2
B
2
1
A
vom Energieversorgungsunternehmen oder Energie-
1
managementsystem bereitgestellte Spannungsversor-
gung zur Schaltung der Last (Verdichter)
B
Spannungsversorgung der Fremdstromanode und
elektronik
BN
braun
BU
blau
GNYe grüngelb
f Schließen Sie die elektrischen Leitungen für die separate
f
Spannungsversorgung der Fremdstromanode an X0/1
und X0/2 an.
Sachschaden
!
Die Spannungsversorgung der Fremdstromanode
muss dauerhaft gewährleistet sein.
Sachschaden
!
Hinsichtlich der externen Schalteinrichtung müssen
die Mindest-Laufzeit und Mindest-Pausenzeit beach-
tet werden (siehe Kapitel „Gerätebeschreibung / Min-
dest-Laufzeit und Mindest-Pausenzeit").
X0
PE
GNYE
PE
PE
N
BU
N
N
L
BN
L
L
2
N
2
1
L1 / L2 / L3
1
TTA 220-300 electronic
2
X3
3
3
2
2
1
1
