oder Schalldämpfer verlegen.

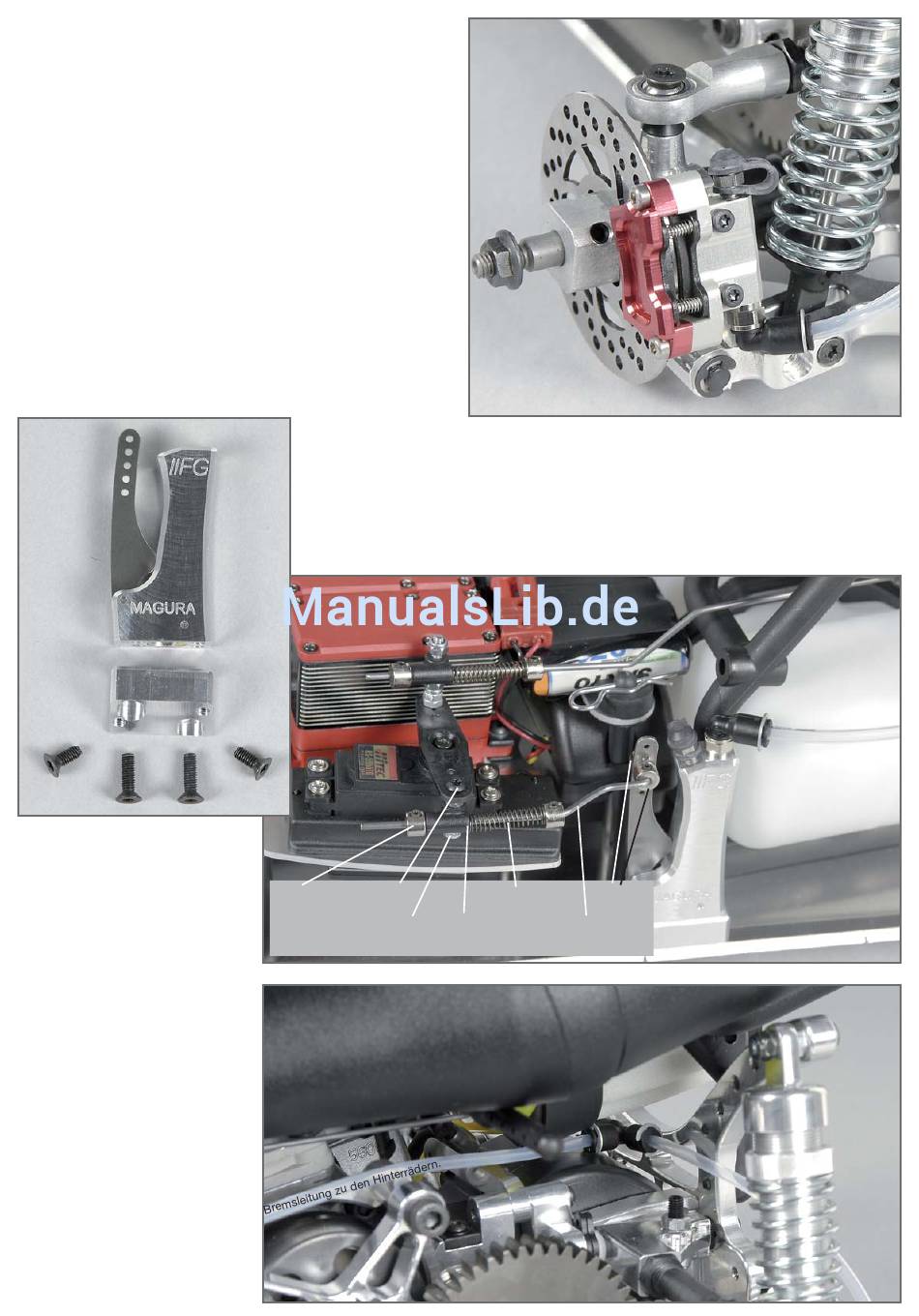

5. Jetzt Servogestänge mit Druckfeder und Stellringen nach Baustufe
54 und 58 verlegen. Linke Seite in Fahrtrichtung für die Hinterbremse,
rechte Seite für die Vorderbremse. Entsprechend der Einbauhöhe und
der Größe des Servos muss das Servogestänge zum Hauptbrems-
zylinder leicht abgebogen werden. Das Servogestänge ist entspre-
chend den Gegebenheiten abzubiegen. Trotzdem sollte es leichtgängig
sein und nirgends streifen.
6. Bremsanlage befüllen und entlüften. Zum Befüllen und Entlüften
bitte die beiliegenden Anleitungen der Bremsen benützen.
7. Gummischutzkappen auf das Ventil aufziehen.
8. Sicherungsringe in die Winkelanschlüsse eindrücken.
Baustufe 57
Teile sind in
Beutel Q
Alu-Unterlegkeil
Alu-Unterlegkeil mit M4x14
Senkschrauben am Hauptbremszy-
linder befestigen und mit M4x10
Senkschrauben am Alu-Chassis
montieren.
Hauptbrems
zylinder
Baustufe 58
Teile sind in
Beutel Q
Schraube
M4x10
Schraube
M4x14
Schraube
Stellring
M3x18
Baustufe 59
Teile sind in
Beutel Q
Baustufe 56
Teile sind in
Beutel Q
Bremsscheibe
Scheibenbremse hinten
Die Bremsleitung an der Vorder- bzw. Hinterachse darf durch Fahrwerksteile
beim Einfedern oder Einlenken weder gedrückt noch gezogen werden.
Servo
hebel
Druck
feder
Gestänge
Stopp-
Mutter
durchfüh-
rung
M3
Schutz
kappe
Schraube
M3x30
Bremssattel
Hauptbrems
zylinder
Stellring
Bremsge
stänge
T-Stück
Bremsleitung
Winkel-
anschluss
Bremsleitung zu
den Hinterrädern.
Winkel
anschluss
