Baustufe 29
Teile sind in
Beutel J
Motor
Krümmer
Schalldämpfer
dichtung
Schraube
M5x16

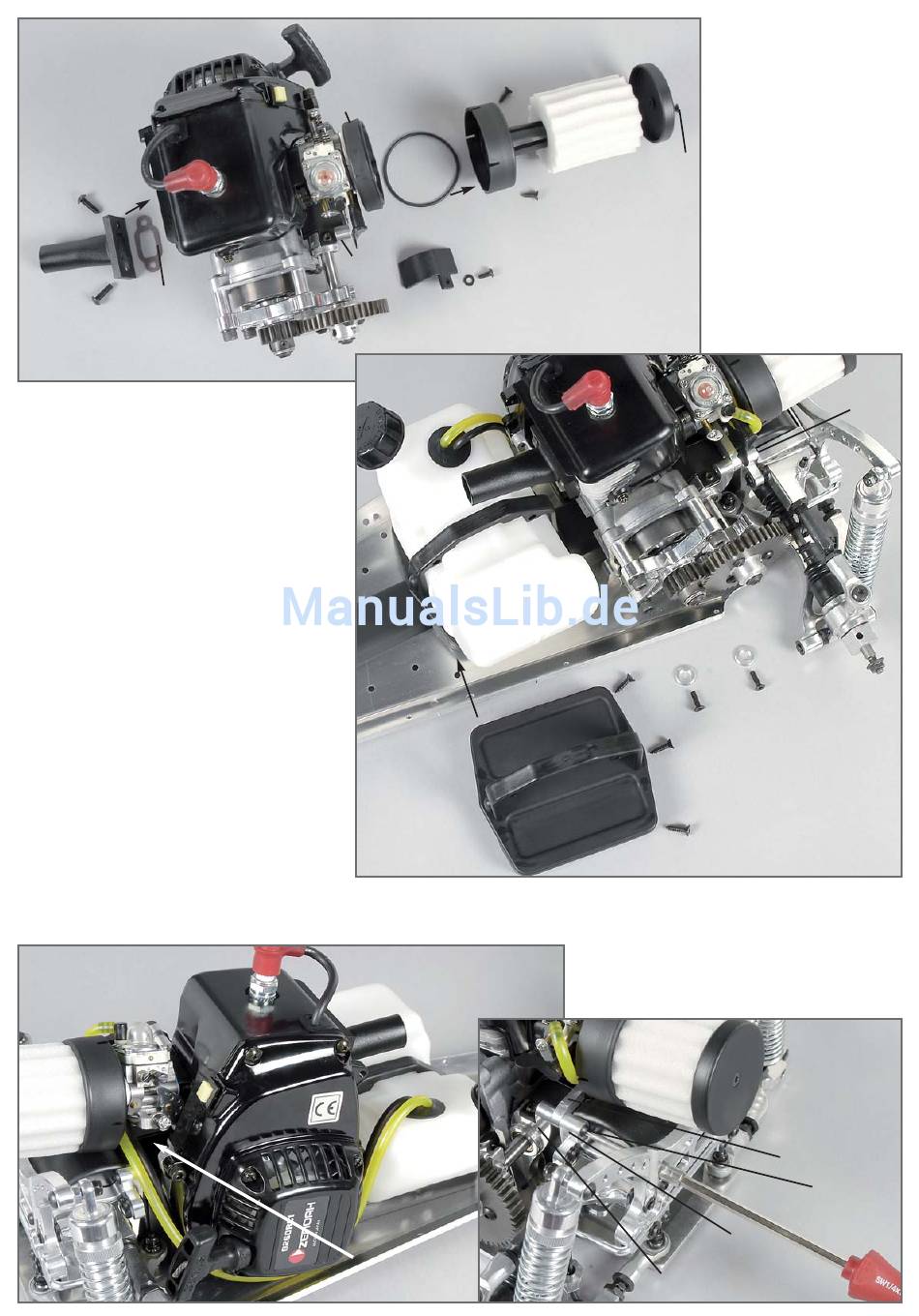

1. Auspuff-Krümmer mit M5x16 Linsenschrauben und
Schalldämpferdichtung am Motor befestigen.
2. Zahnrad-Abdeckung Getriebe mit M4x10 Linsen-
schraube und Scheibe Ø4,3 am Alu-Motorbock groß
nach Baustufe 29 befestigen.
3. O-Ring für Luftfilteradapter in Grundkörper einle-
gen und mit 4,2x13 Senkschrauben am Luftfilteradapter
befestigen.
4. Eingeölten Schaumstoff-Filter auf den Grundkörper
aufdrücken und mit Filterdeckel und 4,2x16
Senkschraube befestigen.
5. Vormontierten Motor ins Alu-Chassis einsetzen
und mit M4x30 Linsenschraube und Scheibe Ø4,3
durch den Alu-Hinterachsbock links befestigen,
M4x30 Linsenschraube jedoch nur anlegen und noch
nicht festziehen. Siehe auch Baustufe 32.
6. Vormontierten Motor mit M4x14 Senkschrauben
und Motor-Befestigungsscheiben am Alu-Chassis
befestigen.
7. Tank mit Tankdeckel nach rechts zeigend und
Tankhalter auf Tankunterlage mit der längeren Seite
nach rechts zeigend mit 4,2x16 Senkschrauben be-
festigen.
8. Montierten Tank auf der Tank-Unterlage mit 4,2x16
Senkschrauben am Alu-Chassis befestigen.
Tipp: Der beiliegende Schaumstoff-Filter ist betriebs-
fertig und eingeölt. Sollte zu einem späteren Zeit-
punkt ein Filter betriebsfertig benötigt werden dann
wie folgt vorgehen: zum Einölen des Schaumstoff-
filters den Filter in einer Plastiktüte mit FG Filteröl für
Schaumstofffilter Best.-Nr. 06441 durch mehrmaliges
Zusammendrücken einmassieren.
Baustufe 31
Teile sind in
Beutel K
Kraftstoffschlauch
gelb
Schraube
4,2x13
Grund
Luftfilter
körper
adapter
O-Ring für
Luftfilteradapter
Zahnrad-
Abdeckung
Getriebe
Alu-Motor-
Schraube
bock groß
M4x10
Scheibe
Ø4,3
Baustufe 30
Teile sind in
Beutel H,J,K
Tank Komplett
Alu-Chassis
Tankhalter
Tank Unterlage
Bitte darauf achten, dass sich die Antriebs-Zahnräder, Antriebswellen usw. leicht
und ohne Widerstand drehen lassen.
Kraftstoffschlauch
schwarz
Filterdeckel
Schraube
4,2x16
Schaumstoff-
Filter
Motor-
Befestigungs
scheibe
Schraube
M4x14
Schraube
4,2x16
Schraube
4,2x16
1. M4x30 Linsenschraube festziehen, nachdem die
Motorbefestigungsschrauben angezogen wurden.
2. Kraftstoffschläuche nach Abbildung verlegen und
evtl. kürzen.
Alu-
Motorbock
groß
Schraube
M4x30
Scheibe
Ø4,3
Baustufe 32
Teile sind in
Beutel H
Alu-
Verbindungs
strebe
Schraube
M4x30
Scheibe
Ø4,3
Alu-
Hinterachs-
bock links
