Baustufe 10
Teile sind in
Beutel D
Schraube
M5x25
Kegelscheibe
4x Scheibe Ø5,3 und 1x
Schraube M5x30
Gleitbuchsen
eindrücken
Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern.

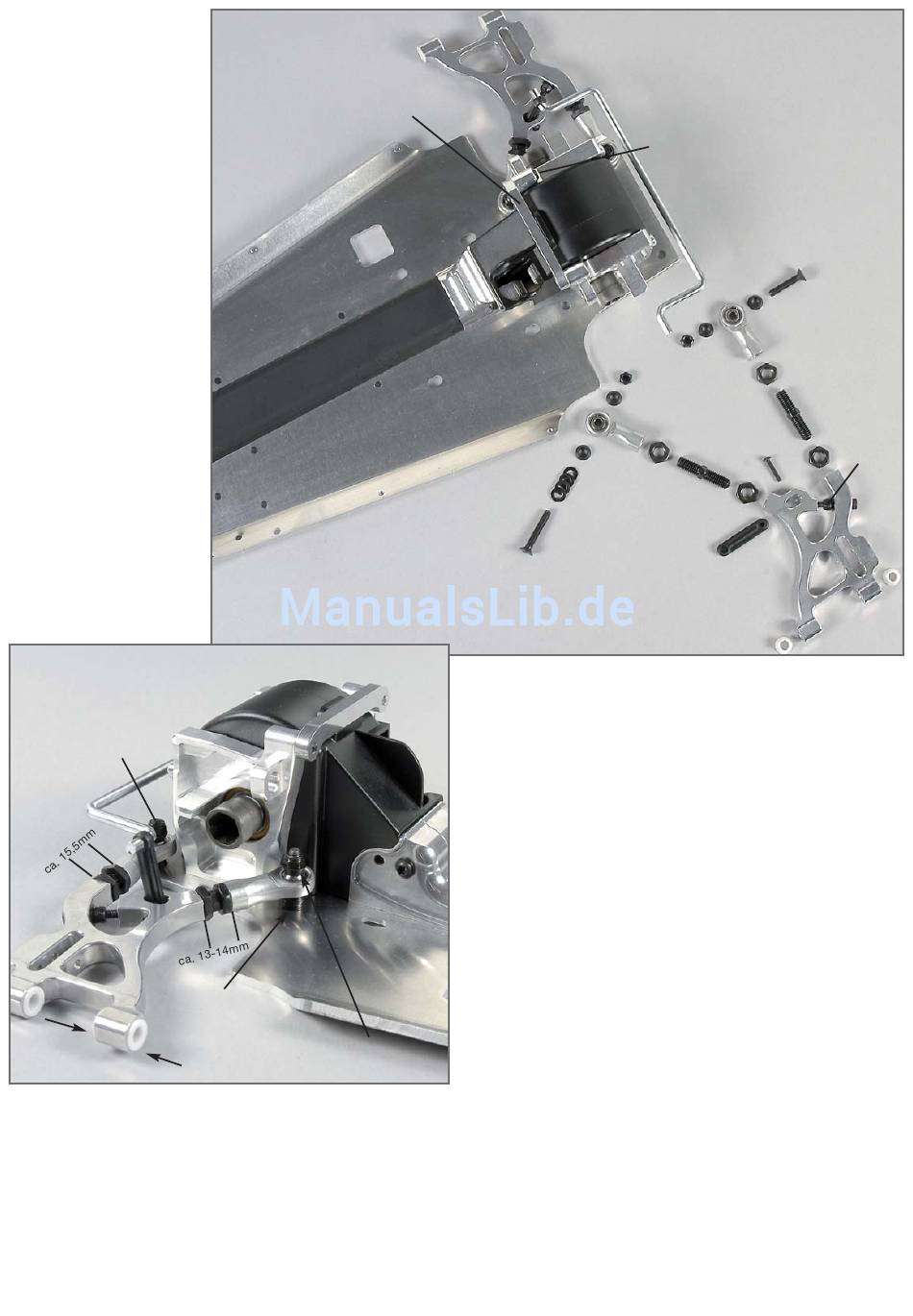

Baustufe 9
Teile sind in
Beutel D
Alu-
Verbindungs
strebe
Alu-Chassis
Kegelscheibe
Stopp-Mutter M5
Stabilisator
5mm
Hinterachs-
Abdeckung
Stopp-
Mutter M5
Kegelscheibe
Alu-
Kugel
gelenk
Scheibe
Ø5,3
Schraube
M5x30
1. Hinterachs-Abdeckung zwischen die Alu-Hinterachsböcke eindrück-
en und mit Alu-Verbindungsstrebe, M4x20 Linsenschraube und
Scheibe Ø4,3 befestigen.
2. Gleitbuchsen mit Bund in die Alu-Querlenker hinten unten von innen
und aussen eindrücken.
3. M4x25 Zylinderschrauben mit Stopp-Muttern M4 und Scheiben Ø4,3 in
die Alu-Querlenker hinten unten montieren.
4. Sechskant-Muttern mit M8 Linksgewinde auf die Einstellschrauben
32mm aufdrehen und in die Alu-Querlenker hinten unten eindrehen, da-
nach Sechskant-Muttern mit M8 Rechtsgewinde und Alu-Kugelgelenke
auf die Einstellschrauben 32mm aufdrehen.
5. Kunststoffstrebe für Stabi mit M3x16 Linsenschrauben an den Alu-
Querlenkern hinten unten befestigen, danach Stabilisator 5mm in die
Kunststoffstrebe für Stabilisator eindrücken.
6. Vormontierte Alu-Querlenker hinten unten an den vorderen Alu-
Kugelgelenken mit M5x30 Senkschrauben, 4 Scheiben Ø5,3 und je
einer Kegelscheibe zwischen den Alu-Kugelgelenken mit M5 Stopp-
Muttern am Alu-Chassis befestigen. Danach die hinteren Alu-Kugel-
gelenke mit M5x25 Senkschrauben und je einer Kegelscheibe zwischen
den Alu-Kugelgelenken mit M5 Stopp-Muttern am Alu-Chassis befestigen.
Die montierten Querlenker müssen sich leicht auf und ab bewegen lassen.
Tipp: Kegelscheiben immer mit der dünneren Seite zum Alu-
Kugelgelenk zeigend montieren.
Schraube
M4x20
Scheibe
Ø4,3
Schraube
M5x25
Kegelscheibe
Sechskant-Mutter
M8 rechtsgew.
Einstellschraube
re/li 32mm
Schraube
M3x16
Sechskant-Mutter
M8 linksgew.
Kunststoffstrebe
für Stabi
Alu-Querlenker
hinten unten
Gleitbuchse
mit Bund
Stopp-
Mutter M4
Scheibe
Ø4,3
Schraube
M4x25
