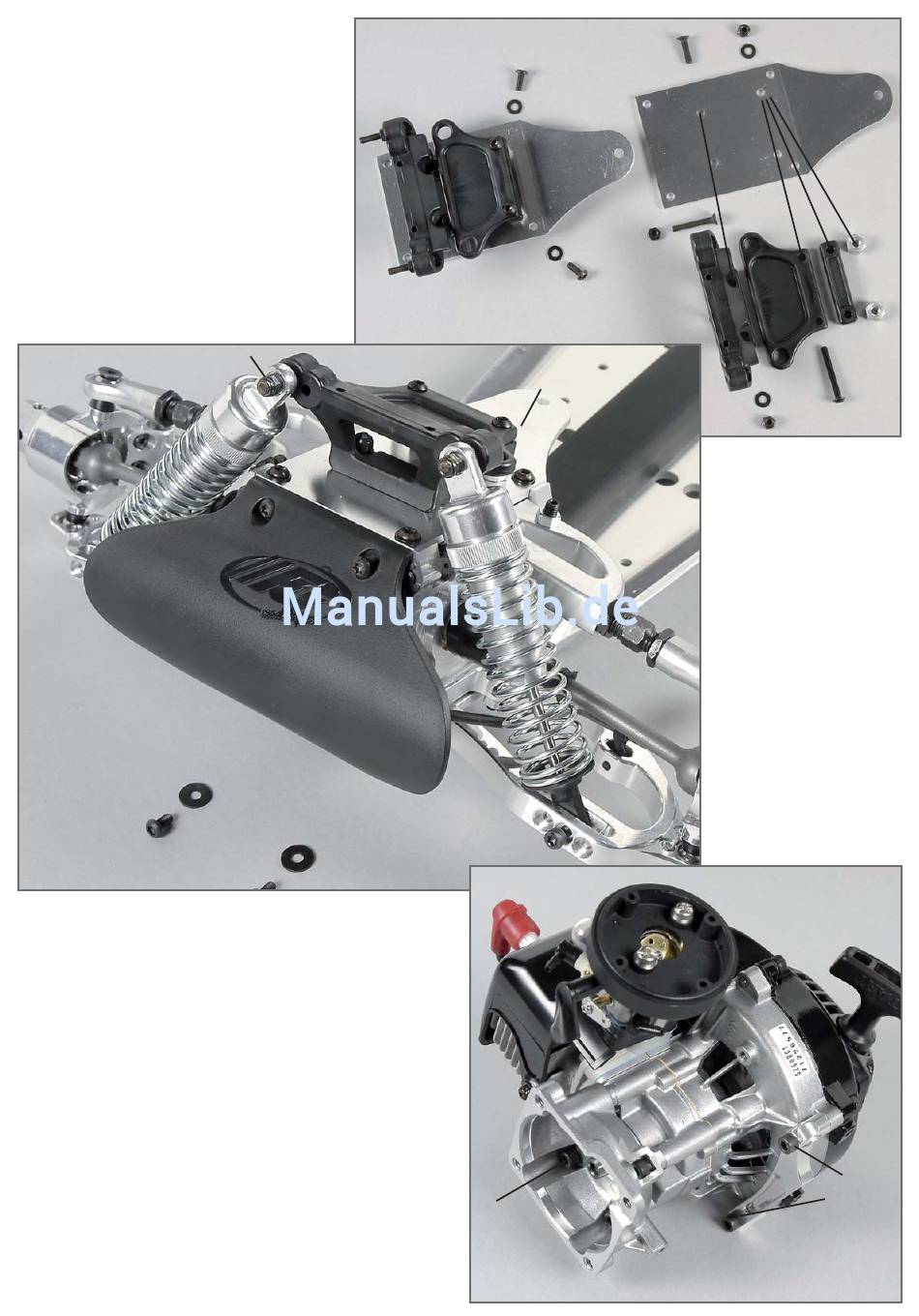

1. Stoßdämpferbrücke mit M4x16 Senkschrauben,
Scheiben Ø4,3 und M4 Stopp-Muttern an der
Verstärkungsplatine für Vorderachse befestigen.
2. Kunststoff-Befestigungsplatte mit Bremsbrücke
und Alu-Distanzen zwischen Bremsbrücke und
Verstärkungsplatine mit M4x30 Linsenschrauben,
Scheiben Ø4,3 und M4 Stopp-Muttern an der
Verstärkungsplatine für Vorderachse befestigen.
3. Jetzt die Verstärkungsplatine für Vorderachse auf
die Alu-Vorderachsträger mit M4x10 Linsenschrau-
ben und Scheiben Ø4,3 befestigen, Baustufe 25.
4. Die vorderen Stoßdämpfer mit M4x14 Zylinderschrau-
ben an den Alu-Querlenkern vorne unten befestigen.
M4x25 Senkschrauben in die Stoßdämpferbrücke ein-
drücken (Baustufe 24) und mit M4 Muttern kontern,
danach Stoßdämper oben mit Silikonschlauch innen
Ø4 und M4 Stopp-Muttern befestigen.
Tipp: Bei mech. Tuningbremse auf Einbau der
Bremsbrücke achten, siehe auch Bild Baustufe 48.
Baustufe 25
Teile sind in
Beutel G
Frontrammer
Scheibe
Ø4,3
Schraube
M4x8
1. Frontrammer mit M4x8 Linsenschrauben und Scheiben Ø4,3 am
Alu-Chassis und mit M4x14 Linsenschrauben an den Alu-
Vorderachträgern befestigen.
1. Alu-Motorbock klein mit M5x40 Zylinderschrauben am Motor befe-
stigen und mit M5 Stopp-Muttern kontern, dazu müssen die Original-
schrauben am Motor vorher entfernt werden.
2. Kupplungsflansch nach Abbildung mit M5x16 Zylinderschrauben
und aufgepresster Scheibe am Motor befestigen.
Baustufe 24
Teile sind in
Beutel G
Stopp-
Mutter
M4
Schraube
M4x14
Schraube
M4x16
Schraube
M4x10
Verstärkungsplatine
Scheibe
für Vorderachse
Ø4,3
Mutter
M4
Stoßdämpfer
brücke
Kunststoff-Befestigungsplatte
Bremsbrücke
Alu-Distanz
Schraube
M4x14
Schraube
M5x16 mit
Scheibe
Kupplungs
flansch
Stopp-Mutter
M4
Scheibe
Ø4,3
Kunststoff-
Schraube
Befestigungs-
M4x25
platte
Scheibe
Ø4,3
Stopp-Mutter
M4
Baustufe 26
Teile sind in
Beutel H
Motor
Schraube
M5x40
Alu-
Motorbock
klein
Brems-
brücke
Alu-
Distanz
Schraube
M4x30
Stopp-
Mutter
M5
