1. Alu-Dämpferplatte hinten mit den M4x20 Linsenschrauben an den
Alu-Hinterachsböcken links und rechts befestigen.
2. Stabilisator in die Alu-Dämpferplatte hinten eindrücken und mit
M4x8 Linsenschrauben und Scheiben Ø4,3 befestigen.
3. Gleitbuchsen mit Bund von innen in die Alu-Hinterachsböcke links und
rechts eindrücken. Dezentrierte Gleitbuchsen mit der Bohrung nach unten
zeigend von innen in die Alu-Dämpferplatte hinten eindrücken.
4. Kugel-Antriebsset nach Baustufe 12 montieren.
5. Kugel-Antriebsachsen in die mit Kugellagern bestückten Alu-Achs-
schenkel eindrücken und Felgenvierkantmitnehmer 14mm mit dem
Absatz zum Kugellager zeigend mit M6x6 Gewindestiften auf den
Flächen der Kugel-Antriebsachsen befestigen (Schraubensicherung
hochfest verwenden).
6. Alu-Achsschenkel und Querlenkerstifte nach Baustufe 13 in die Alu-
Querlenker hinten unten eindrücken. Querlenkerstifte mit Ø5 Sicher-
ungsscheiben sichern.
7. Je zwei Einstellclipse vorne zwischen Alu-Achsschenkeln und Alu-
Querlenkern hinten unten auf die Querlenkerstifte eindrücken, Alu-
Achsschenkel mit M3x3 Gewindestiften sichern. Alu-Achsschenkel auf
Leichtgängigkeit prüfen.

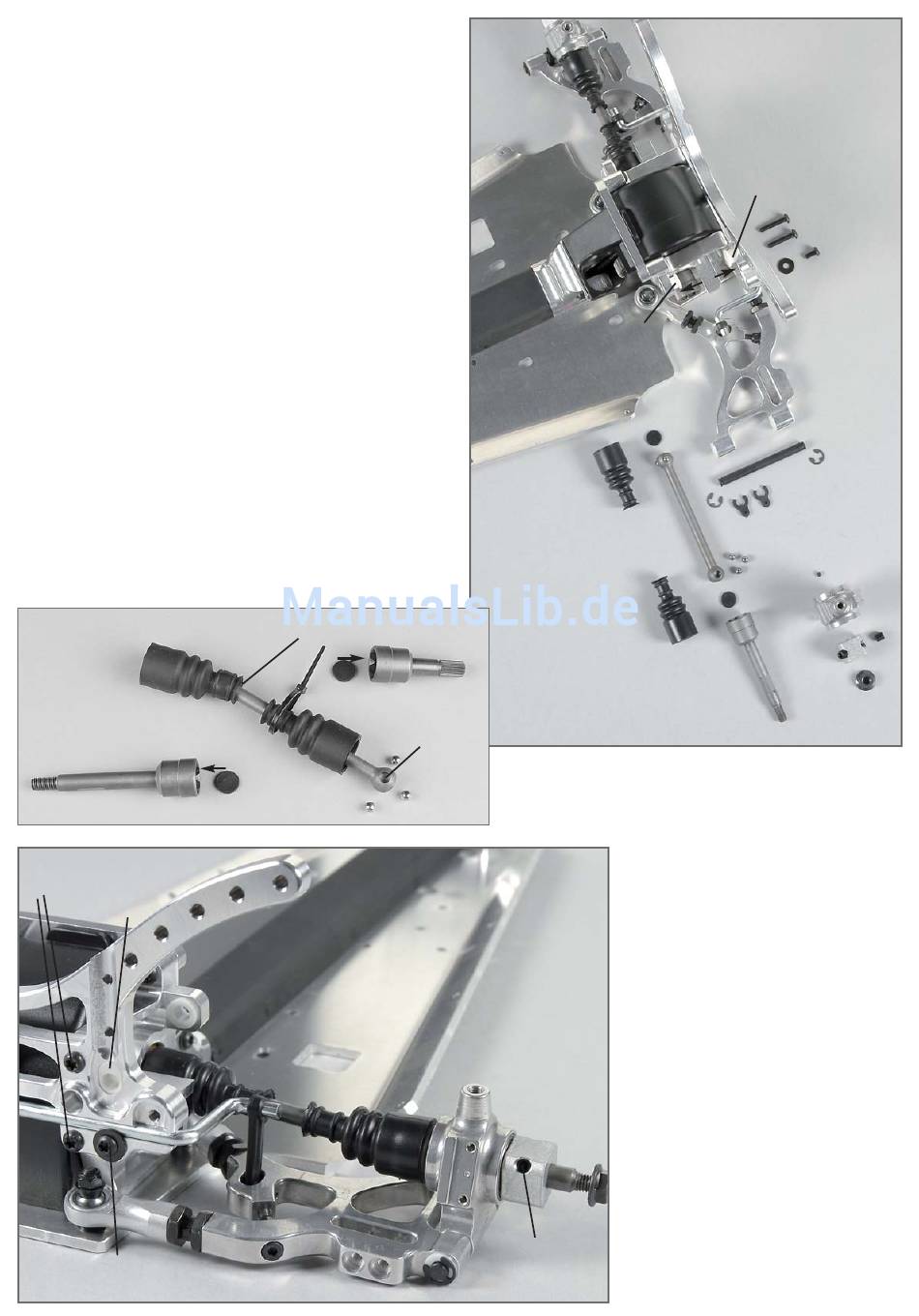

Montage der Kugel-Antriebswellen.
Die Distanzscheiben in die runde Aussparung der Kugel-Antriebs-
achse sowie in die Kugel-Diff.-Achse mit etwas Allzweckfett einkleben.
Die Schutzbälge nach Abb. auf die Kugel-Antriebswellen montieren.
Beim Aufziehen des Schutzbalges den Kugelbereich etwas einfetten.
Auf die Kugelbohrungen der Antriebswellen etwas Schmierfett geben
und die Kugeln eindrücken. Die Kugeln werden durch das Schmierfett
gehalten und somit lässt sich die Antriebswelle einfacher montieren.
Jetzt die komplette Kugel-Antriebswelle in die Differential-Achse und
Antriebsachse drücken. Die Schutzbälge über die Kugel-Diff.-Achsen
und Antriebsachsen schieben.
Baustufe 12
Teile sind
in Beutel D
Schutzbalg
Kugel-An-
triebsachse
Gleitbuchse
Schraube
dezentriert,
M4x20
Bohrung nach
unten zeigend
Schraube
M4x8
Kugelantriebswelle
etwas einfetten
Kugel-Diff-Achse
Distanz-
Kugeln f.
scheiben
Antriebswelle
Gleitbuchse
mit Bund
Alu-
Hinterachsbock
rechts
Schutzbalg
Schmierfett
auftragen
Baustufe 13
Teile sind in
Beutel D
Schraubensicherung
hochfest verwenden
Alu-
Dämpferplatte
hinten
Gleitbuchse
dezentriert
Gleitbuchse
mit Bund
Distanz
scheibe
Einstellclips
Kugel-
Kugeln für
Antriebswelle
Antriebswelle
Kugellager
8x22x7
Kugel-
Antriebsachse
Baustufe 11
Teile sind in
Beutel D
Schraube
M4x20
Schraube
M4x8
Scheibe
Ø4,3
Alu-Querlenker
hinten unten
Querlenkerstift
Sicherungs
scheibe Ø5
Alu-Achs
schenkel
Gew.-Stift
links
M3x3
Gew.-Stift
M6x6
Felgen-
Vierkantmitneh
mer 14mm
Radmutter
