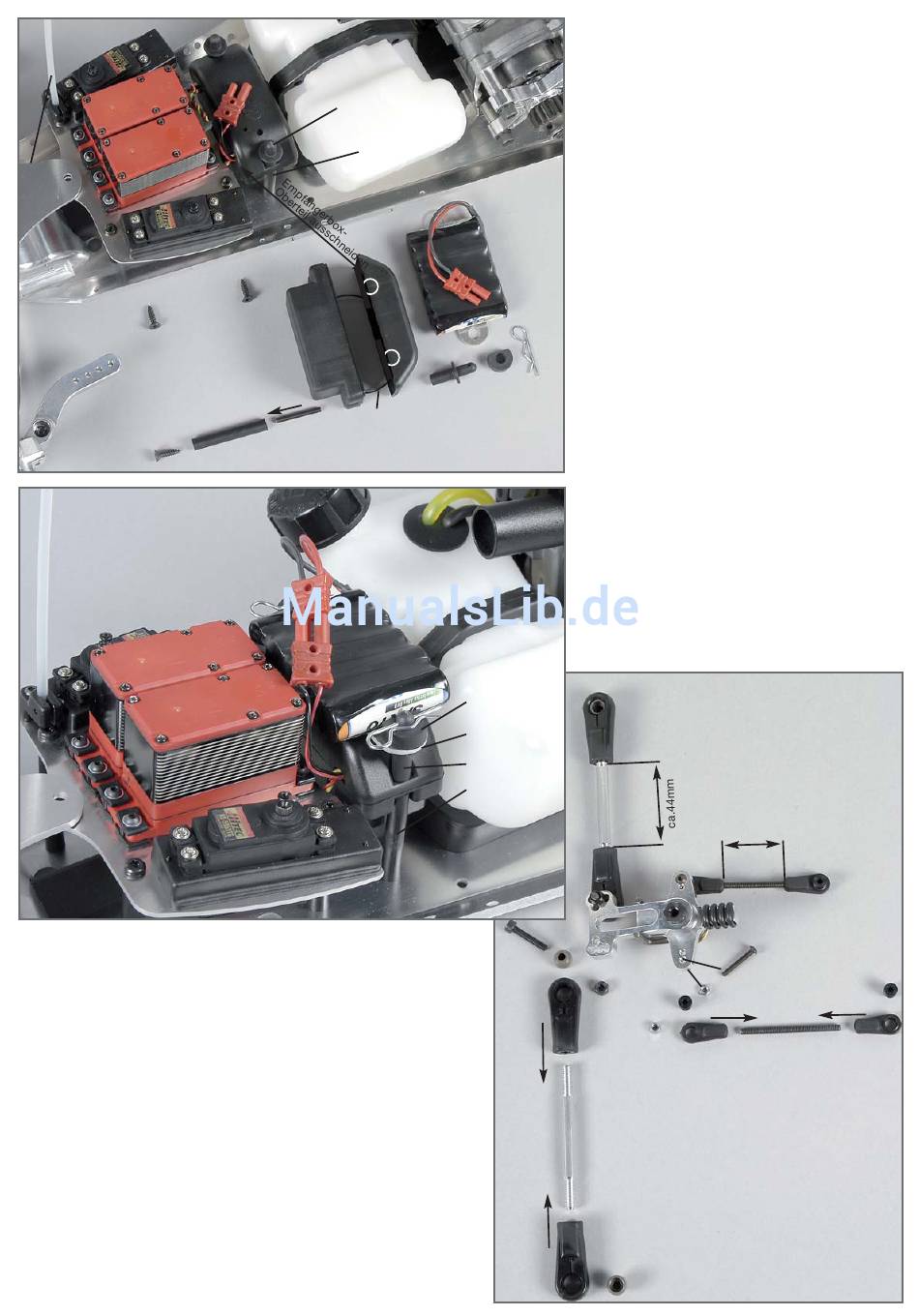

Baustufe 35
Teile sind in
Beutel L
Anten
nen-
rohr
Schraube
4,2x16
Distanzbolzen
48mm
Schraube
4,2x16
Baustufe 36
Teile sind in
Beutel L
Best.-Nr.
06547/02
Akku-
Stehbolzen
Distanzbolzen
48mm
Alu-Chassis
Empfänger
box
Akku-
Stehbolzen
O-Ring
Gewinde
stift
M4x30
Wegen der beengten Platzverhältnisse empfehlen
wir für die Empfänger/Servo-Stromversorgung
das FG Mini-Racing-Pack Best.-Nr. 06543/01 zu
verwenden. Zusätzlich wird noch das FG
Empfängerkabel 06547/02 benötigt
1. Vormontierte Alu-RC Platte mit 4,2x16 Senkschrau-
ben nach Baustufe 35 ins Alu-Chassis montieren.
2. M4x30 Gewindestifte in die Distanzbolzen 48mm
mittig eindrehen und mit den 4,2x16 Senkschrauben
am Alu-Chassis befestigen.
3. Empfängerbox-Unterteil auf die M4x30 Gewinde-
stifte aufdrücken. Servokabel, Akkukabel usw. an den
Empfänger
Empfänger anschließen und auf Funktion überprüfen.
akku
4. Empfänger und Kabelreste der Servos in der
Best.-Nr.
Empfängerbox verstauen, Antennenkabel des Empfäng-
06543/01
ers aus der Empfängerbox herausführen und in das
Antennenrohr einschieben.
5. Zur Durchführung der Kabel müssen an einer ge-
Karosserie
klammer
eigneten Stelle am Empfängerbox-Oberteil 1-2
Durchbrüche mit ca. Ø8mm ausgeschnitten werden.
Alu-
Akkustrebe
6. O-Ring zur Abdichtung auf Empfängerbox-Unter-
teil auflegen und Empfängerbox-Oberteil auf Unterteil
An Dämpfungs-
aufsetzen.
gummi Fläche
7. Akku-Stehbolzen auf die M4x30 Gewindestifte auf-
anschneiden.
drehen und die Empfängerbox verschließen.
8. Empfängerakku nach Abbildung mit Isolierband an
der Alu-Akkustrebe befestigen und komplett auf die
Akku-Stehbolzen aufstecken.
9. Dämpfungsgummi nach Abbildung schneiden und
auf die Akku-Stehbolzen aufdrücken.
Karosserieklammern zur Sicherung in die Akku-
Stehbolzen montieren.
Tipp: Empfängerbox-Unterteil mit etwas Schaumstoff
auslegen, um den Empfänger vor Erschütterungen zu
schützen.
Dämpfungs-
gummi
Alu-
Akkustrebe
Akku-
Stehbolzen
Distanzbolzen
48mm
Schraube
M4x20
Spurstange
re/li 74mm
Kugelgelenk
für M6
Schraube
M3x20
Stopp-
Mutter
Mutter M3
M4
Stopp-
Gestänge M4
Mutter
M3
Alu-
Gelenkkugel
Baustufe 38
Teile sind in
Beutel L
Stahlkugel
7mm
Kugelgelenk
7mm
