Montageanleitung für
Best.-Nr. 26000 Competition Monster-Truck 4WD mit hydr. Bremsanlage, glasklare Karosserie
Best.-Nr. 26001 Competition Monster-Truck 4WD mit mech. Bremsanlage, glasklare Karosserie
Best.-Nr. 36000 Competition Monster-Hummer 4WD mit hydr. Bremsanlage, glasklare Karosserie
Best.-Nr. 36001 Competition Monster-Hummer 4WD mit mech. Bremsanlage, glasklare Karosserie
Best.-Nr. 46000 Competition Monster-Jeep 4WD mit hydr. Bremsanlage, glasklare Karosserie
Best.-Nr. 46001 Competition Monster-Jeep 4WD mit mech. Bremsanlage, glasklare Karosserie
Best.-Nr. 27000 Competition Stadium-Truck 4WD mit hydr. Bremsanlage, glasklare Karosserie
Best.-Nr. 27001 Competition Stadium-Truck 4WD mit mech. Bremsanlage, glasklare Karosserie
Best.-Nr. 37000 Competition Stadium-Hummer 4WD mit hydr. Bremsanlage, glasklare Karosserie
Best.-Nr. 37001 Competition Stadium-Hummer 4WD mit mech. Bremsanlage, glasklare Karosserie
Best.-Nr. 47000 Competition Stadium-Jeep 4WD mit hydr. Bremsanlage, glasklare Karosserie
Best.-Nr. 47001 Competition Stadium-Jeep 4WD mit mech. Bremsanlage, glasklare Karosserie
FG Modellsport GmbH
Spanningerstr. 2
73650 Winterbach-Germany
Phone: +49 7181 9677-0
Fax: +49 7181 9677-20
info@fg-modellsport.de
www.fg-modellsport.de
A.26000-47001-301009
Werbung
Verwandte Anleitungen für FG Modellsport Competition Monster-Truck
Inhaltszusammenfassung für FG Modellsport Competition Monster-Truck

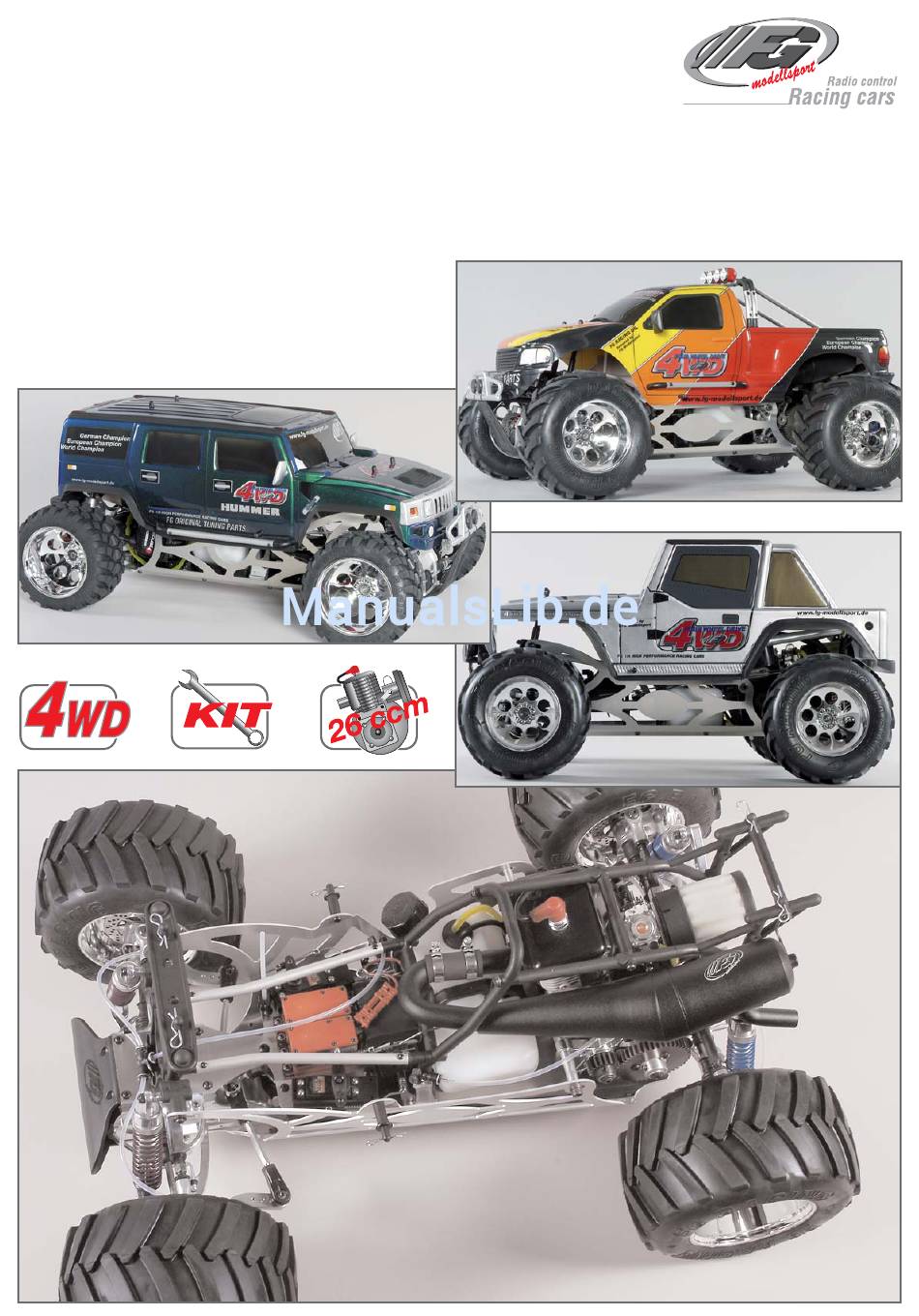

- Seite 1 Montageanleitung für Best.-Nr. 26000 Competition Monster-Truck 4WD mit hydr. Bremsanlage, glasklare Karosserie Best.-Nr. 26001 Competition Monster-Truck 4WD mit mech. Bremsanlage, glasklare Karosserie Best.-Nr. 36000 Competition Monster-Hummer 4WD mit hydr. Bremsanlage, glasklare Karosserie Best.-Nr. 36001 Competition Monster-Hummer 4WD mit mech. Bremsanlage, glasklare Karosserie Best.-Nr.
- Seite 2 Wir beglückwünschen Sie zum Kauf dieses FG Competition-Modells. Bitte überprüfen Sie den Inhalt des Bausatzes bzw. der Beutel. Die ein- zelnen Beutel wurden bei uns sorgfältig verpackt und auf ihr Gewicht sowie auf den Inhalt überprüft. Bitte prüfen Sie beim Kauf die einzelnen Beutel auf ihr Gewicht und auf den Verschluss durch Heftklammern, die nicht entfernt bzw.
- Seite 3 Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern. Baustufe 1 Diff.- Kugel-Diff- Kegelzahnrad B Teile sind in Antriebsachse Beutel B Kugellager 15x28x7 Diff.- Kegelzahnrad A Passcheibe 8x20x0,1 Passcheibe Bronze- 5x17x0,1 buchse Nadellager Stahl-Zahnrad f. Diff Schraube 48 Zähne M4x40 Kunststoff- Zahnscheibe hinten 42 Zähne Alu-...
- Seite 4 1. Differential-Getriebe vorne, Umlenkrolle 16mm, Zahnriemenrad 12Z. Baustufe 3 nach Baustufe 3 in das Alu-Vorderachsgehäuse links eindrücken. Teile sind in Alu- 2. Jetzt den Zahnriemen nach Abbildung auf Differrential-Getriebe Vorderachs- Beutel C gehäuse vorne, Umlenkrolle 16mm, Zahnriemenrad 12Z. nach Baustufe 3 aufle- links gen.
- Seite 5 1. Lagerwelle für Spannrollengehäuse mittig in die 3 Kugellager Schraube Baustufe 7 10x19x7 eindrücken. M4x14 Teile sind in 2. Kunststofflageraufnahme mit dem Bund nach innen zeigend nach Beutel B Zahnriemenrad Baustufe 7 in das Spannrollengehäuse links und rechts eindrücken. Scheibe 42 Zähne 3.
- Seite 6 Baustufe 9 Teile sind in Beutel D Stabilisator Alu- Verbindungs strebe Schraube M4x20 Scheibe Ø4,3 Hinterachs- Abdeckung Schraube M5x25 Kegelscheibe Sechskant-Mutter M8 rechtsgew. Stopp- Mutter M5 Einstellschraube Kegelscheibe re/li 32mm Stopp- Mutter M4 Alu- Schraube Scheibe Kugel M3x16 Ø4,3 gelenk Scheibe Schraube Ø5,3...
- Seite 7 1. Alu-Dämpferplatte hinten mit den M4x20 Linsenschrauben an den Baustufe 11 Alu-Hinterachsböcken links und rechts befestigen. Teile sind in 2. Stabilisator in die Alu-Dämpferplatte hinten eindrücken und mit Beutel D Alu- Dämpferplatte M4x8 Linsenschrauben und Scheiben Ø4,3 befestigen. hinten 3. Gleitbuchsen mit Bund von innen in die Alu-Hinterachsböcke links und rechts eindrücken.
- Seite 8 1. Gleitbuchsen mit Bund in die Alu-Querlenker hin- Baustufe 14 ten oben eindrücken. Teile sind in 2. Sechskant-Muttern mit M10 Linksgewinde auf die Beutel D Querlenker-Gewindestangen hinten M10/M8 aufdrehen und in die Alu-Querlenker hinten oben eindrehen, da- nach Sechskant-Muttern mit M8 Rechtsgewinde und Alu-Kugelgelenke auf die Querlenker-Gewindestangen hinten M10/M8 aufdrehen, Schraubensicherungsmittel Alu-...
- Seite 9 1. Je 2 rote Silikon O-Ringe nach Baustufe 17 in die Alu- Dämpfungs Baustufe 16 Baustufe 16 Stoßdämpfer Stoßdämpfer Stoßdämpfergehäuse einlegen. gummi f. Teile sind in Teile sind in Dämpfungsgummi f. Stoßdämpf verschluss verschluss 2. Die schwarzen O-Ringe in Verstellringe einlegen und Verstellringe auf Beutel E Beutel E Stoßdämpferverschluss M5...
- Seite 10 Schraube Baustufe 19 M4x14 Führung Teile sind in für Stabi Beutel F Gleitbuchse mit Bund Querlenkerstift Alu-Querlenker vorne unten vorne unten Schraube Führung M4x14 für Stabi Stabilisator vorne 5mm Mutter Kugel Kunststoffstrebe buchse für Stabi Gewinde Schraube stift M3x6 M5x20 Schraube Kunststoffstrebe M4x12...
- Seite 11 1. Gleitbuchsen mit Bund in die Alu-Querlenker Baustufe 22 vorne oben eindrücken. Teile sind in 2. Sechskant-Muttern M10 Linksgewinde auf die Beutel F Querlenker-Gewindestangen vorne M10/M8 aufdre- hen und in die Alu-Querlenker vorne oben eindrehen, danach Sechskant-Muttern M8 Rechtsgewinde und Alu-Kugelgelenke auf die Querlenker-Gewindestang- en vorne M10/M8 aufdrehen, Schraubensicherung smittel verwenden.
- Seite 12 1. Dämpferbrücke mit 4,2x16 Senkschrauben, an der Baustufe 24 Verstärkungsplatine für Vorderachse befestigen. Teile sind in 2. Kunststoffteile für Versteifungsstrebe mit 4,2x32 Beutel G,R Senkschrauben an Dämpferbrücke vorne montieren. 3. Gewindestifte M5x45 von vorne in die Dämpfer- brücke schrauben, bis diese mit der Rückseite der Dämpferbrücke bündig sind, danach die Gewinde- Dämpferbrücke stifte mit zwei M5 Muttern kontern.
- Seite 13 1. Kreuzschlitzschraube von der Abdeckung Motorgehäuse entfernen Baustufe 26 und vorderen Teil der Abdeckung abschneiden. Teile sind in Motor 2. Stahl-Befestigungsplatte lang und kurz mit M4x14 Linsenschrauben Beutel H an Alu-Motorbock groß befestigen, danach Alu-Motorbock mit M6x10 Linsenschraube am Kupplungsflansch befestigen. 3.
- Seite 14 Baustufe 29 Teile sind in Filterdeckel Beutel J Schraube 4,2x13 Grund Luftfilter körper Motor adapter O-Ring für Luftfilteradapter Schraube 4,2x16 Schaumstoff- Filter Zahnrad- Krümmer Abdeckung Getriebe Alu-Motor- Schraube bock groß M4x10 Scheibe Schalldämpfer Ø4,3 dichtung Schraube M5x16 Baustufe 30 Teile sind in Schraube Beutel H,J,K 1.
- Seite 15 Bevor Sie mit der Montage der Fernsteuerungsteile beginnen, lesen Sie auch die beiliegende RC-Anleitung sorgfältig durch und befassen Sie sich ein wenig mit Sender, Empfänger und den Servos. Laden Sie Empfänger-und Senderakkus und prüfen Sie die Teile auf Funktion. 1. Distanzbolzen 53mm vorne und Distanzbolzen Baustufe 33 48mm hinten mit 4,2x13 Linsenschrauben an Alu-RC Teile sind in...
- Seite 16 Wegen der beengten Platzverhältnisse empfehlen Baustufe 35 Best.-Nr. wir für die Empfänger/Servo-Stromversorgung Teile sind in 06547/02 das FG Mini-Racing-Pack Best.-Nr. 06543/01 zu Beutel L verwenden. Zusätzlich wird noch das FG Empfängerkabel 06547/02 benötigt Akku- Stehbolzen 1. Vormontierte Alu-RC Platte mit 4,2x16 Senkschrau- ben nach Baustufe 35 ins Alu-Chassis montieren.
- Seite 17 1. Servo-Saver-Feder auf Alu-Servo-Saver A montieren, danach Baustufe 38 Bundbuchse für Alu-Servo-Saver in den Alu-Servo-Saver A eindrücken. Servo-Saver- Teile sind in Achse 2. Gleitbuchse 7x10x14 in Alu-Servo-Saver B eindrücken, bis beide auf Beutel L der Oberseite bündig sind. Alu-Servo-Saver B in Alu-Servo-Saver A zusammenfügen.
- Seite 18 Baustufe 42 Baustufe 41 Teile sind in Lenkservo Teile sind in Schraube Beutel N Beutel N M3x25 Gestänge- Stopp- durchführung Mutter M3 Gewindestift Gasgestänge M3x3 Vergaser Stellring hebel Druckfeder Stopp- Mutter Gewindestift Mutter M3x3 Stellring Servo hebel Gas/Brems servo Gasgestänge 1.
- Seite 19 Krümmer Baustufe 45 Auspuff- Teile sind in schlauch Beutel M,O Schlauch Baustufe 45, 46 und 46a schelle zeigen die Montage bei Monster-/ Stadium- Hummer 3-Kammer- Resonanzschall dämpfer Überroll- bügel Karosseriestütze Kunststoff strebe kurz Gewinde stift Schraube M5x30 Schraube M4x14 4,2x22 Gasgestänge Kunststoff strebe lang...
- Seite 20 Die Baustufen 47-52 zeigen den Competition Monster/Stadium-Truck/Hummer/Jeep 4WD Best.-Nr. 26001-47001 mit einer mechanischen Bremsanlage. Zur Montage der Tuning-Scheibenbremse auch Baustufe 47 Scheibenbremse vorne rechts beiliegende Anleitung zu Hilfe nehmen. Teile sind in Teile der Scheibenbremse nach den Baustufen Beutel R montieren.
- Seite 21 Einstellungen der Bremse Scheibenbremse Bei Mittelstellung von Gas/Bremse der Sender sollten sich beide hinten links Bremsscheiben links und rechts drehen lassen. In Richtung Baustufe 51a Bremsen (Sender) müssen beide Bremsen eine gleichmäßige Teile sind in Bremswirkung auf die Scheiben ausüben. Bei einseitiger Beutel R Bremswirkung wird der entsprechende Bowdenzug an der Waage etwas angezogen, hierzu den Stellring lösen.
- Seite 22 Die Baustufen 53-59 zeigen den Competition Monster/Stadium-Truck/Hummer/Jeep 4WD Best.-Nr. 26000-47000 mit der FG-Magura hydraulischen Bremsanlage. Alle metrischen Schrauben sind mit Schraubensicherungslack zu Baustufe 53 sichern. Teile sind in 1. Je 1 Winkelanschluss und 1 Ventil pro Hauptbremszylinder nach Beutel Q Baustufe 54 und 58 montieren.
- Seite 23 Baustufe 56 Teile sind in oder Schalldämpfer verlegen. Beutel Q 5. Jetzt Servogestänge mit Druckfeder und Stellringen nach Baustufe 54 und 58 verlegen. Linke Seite in Fahrtrichtung für die Hinterbremse, rechte Seite für die Vorderbremse. Entsprechend der Einbauhöhe und der Größe des Servos muss das Servogestänge zum Hauptbrems- zylinder leicht abgebogen werden.
- Seite 24 Baustufe 60 Schraube M4x45 Teile sind in Alu-Distanz Beutel P 8x27 Alu-Seitenplatine rechts Schraube M4x8 Alu-Seitenplatine Schraube links M4x8 Alu-Distanz 10x34 Scheibe Karosserie Ø6,4 halter kurz verstellbar Schraube Schraube 24,2x13 M6x75 Karosserie Karosserie klammer halter seit- lich Kunststoff Scheibe buchse Ø4,3 4/6x5mm Schraube...
- Seite 26 Explosions-Anleitung für 26150/1 Karosserie Competition Monster/Stadium-Truck/Hummer/Jeep 4WD 26155 (Dekor) Best.-Nr. 26000-47001 26150/2 36150 Karosserie 66291/3 66304 66305 66291/2 36155 (Dekor) hinten vorne 6738/3 46150 Karosserie 7088 6734/3 6484/1 6481/6 46155 (Dekor) 6481/5 6484/5 66291/4 7091/2 6092 6481/1 6481/4 66291/5 7093 7087/1 6230/7 6734/4...
- Seite 27 6912/13 6912/16 6926/16 6402/1 7119 66218/1 7384 7332 6464/4 6291/3 6451/3 6292/2 6451/4 6465/1 6930/5 6291/3 6292/1 6912/13 6920/14 6038 6738/5 6485/1 6930/5 6723/16 6928/3 6925/10 66217 8345 6020 6930/5 6734/4 6726/40 6925/30 66211 6734/4 66246 6927/10 7318 7315 6036/5 6738/3 6037/1 7316...
