Montageanleitung für/ Mounting instruction for

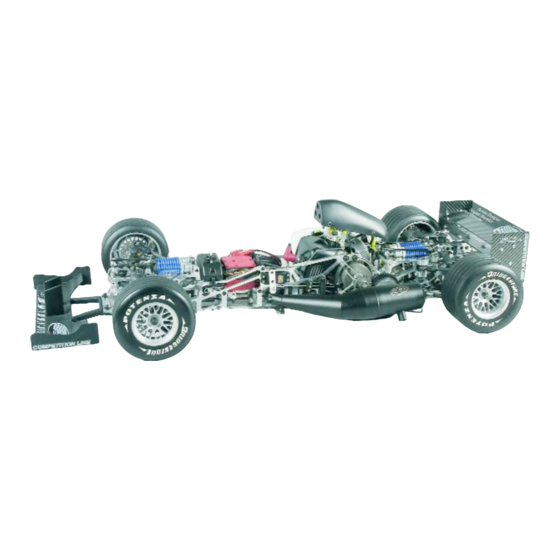

F o rmel 1 Competition 08 Chassis
B e s t . - N r./ Item N°. 10005, 10006
Wir beglückwünschen Sie zum Kauf dieses FG Competition-Modells.
Bitte überprüfen Sie den Inhalt des Bausatzes bzw. der Beutel. Die ein-
zelnen Beutel wurden bei uns sorgfältig verpackt und auf ihr Gewicht
überprüft. Bitte prüfen Sie beim Kauf die einzelnen Beutel auf ihr
Gewicht und auf den Verschluss durch Heftklammern, die nicht ent-
f e rnt bzw. öfters angewendet sein dürfen. Eine Abweichung von 5
Gramm einzelner Beutel ist möglich. Bei Beanstandungen aufgru n d
fehlender Teile muss immer der Gewichtsaufkleber beim Fachhandel
v o rgelegt werden. Durch das Überprüfen des Beutelgewichts kann also
ausgeschlossen werden, dass größere bzw. mehre re Teile fehlen.
We congratulate you on buying this FG Competition model. Please check
the contents of the construction set, respectively of the bags. The individual
bags had been thoroughly packed by us and their weight had been
checked. When purchasing the individual bags, please check their weight
and their closure by staples which must not have been removed or opened
and closed several times. It is possible that the weight of an individual bag
deviates by 5 grams. In case of claims due to missing parts, you always
need to present the label indicating the weight at your specialized dealer.
By checking the weight of the bag, you may exclude that larger parts or
several parts are missing.
Gewicht der einzelnen Beutel/ Kart o n s :
Beutel A = 4 Te i l e
Beutel B = 0,908 kg
Beutel C = 0,649 kg
Beutel D = 0,625 kg
Beutel E = 0,308 kg
Beutel F = 0,129 kg
Beutel G = 0,747 kg
Beutel H = 0,736 kg
Beutel I
= 0,068 kg
Beutel J = 0,118 kg
Beutel K = 0,498 kg
Beutel L = 0,458 kg
Beutel M = 0,284 kg
Beutel N = 0,346 kg
Beutel O = 0,590 kg, nur bei Best.-Nr. 10005
Beutel P = 0,447 kg, nur bei Best.-Nr. 10006
Die Fernlenkanlage, Akkus und Ladegerät sind im Lieferumfang nicht
e n t h a l t e n .
Bitte bewahren Sie diese Bauanleitung für Ersatzteil-Bestellungen sorgfältig auf!
Please thoroughly keep this construction instruction for spare parts' ord e r s !
Weight of the individual bags/boxes:
Bag A
= 4 part s
Bag B
= 0,908 kg
Bag C
= 0,649 kg
Bag D
= 0,625 kg
Bag E
= 0,308 kg
Bag F
= 0,129 kg
Bag G
= 0,747 kg
Bag H
= 0,736 kg
Bag I
= 0,068 kg
Bag J
= 0,118 kg
Bag K
= 0,498 kg
Bag L
= 0,458 kg
Bag M
= 0,284 kg
Bag N
= 0,346 kg
Bag O
= 0,590 kg, only for Item N°. 10005
Bag P
= 0,447 kg, only for Item N°. 10006
The RCS, accumulators and battery charger are not included in the
d e l i v e ry volume.
FG Modellsport - Ve rt r i e b s - G m b H
S p a n n i n g e r s t r. 2
73650 Wi n t e r b a c h - G e rm a n y
Phone: +49 7181 9677-0
Fax: +49 7181 9677-20
i n f o @ f g - m o d e l l s p o rt . d e
w w w. f g - m o d e l l s p o rt . d e
A . 1 0 0 0 5 - 1 0 0 0 6 - 2 3 0 1 0 8
