FG Modellsport Leopard New Beetle Montageanleitung Und Bedienungsanleitung

Montage- und Bedienungsanleitung
Best.-Nr. 6005 Leopard New Beetle
Best.-Nr. 6006 Leopard Race
Wir beglückwünschen Sie zum Kauf dieses FG-Automodells. Lesen Sie diese Anleitung
sorgfältig durch, bevor Sie mit der Komplettierung des Modells beginnen.
Zur Fertigstellung werden noch folgende Artikel benötigt:
1 Fernlenkset Futaba, Graupner-JR, Multiplex usw.
1-2 Lenkservos z.B. Futaba S 3302
1 V-Kabel bei Verwendung von 2 Lenkservos
1 Gas-Bremsservo mit ca. 8 kg Stellkraft
1 Empfängerakku 4.8- 6 Volt/ 1800-2000mAh
- Akkus bzw. Batterien für Sender, Ladegerät, Ladekabel für Sender und Empfängerakku
- FG Servoeinbaurahmen für die RC-Platte, FG Servohebel entsprechend für die ver-
wendeten Servos
- Schnellkleber und Kontaktkleber zum Aufkleben der Reifen
- Farbspraydosen/ Lacke zum Lackieren der Karosserieteile
- Klebebänder, Zierlinienbänder zum Abkleben der Karosserieteile
- Verschiedenes Werkzeug
- Kraftstoff Super-Plus mit 2-Takt-Öl, Mischungsverhältnis 1:25-1:35

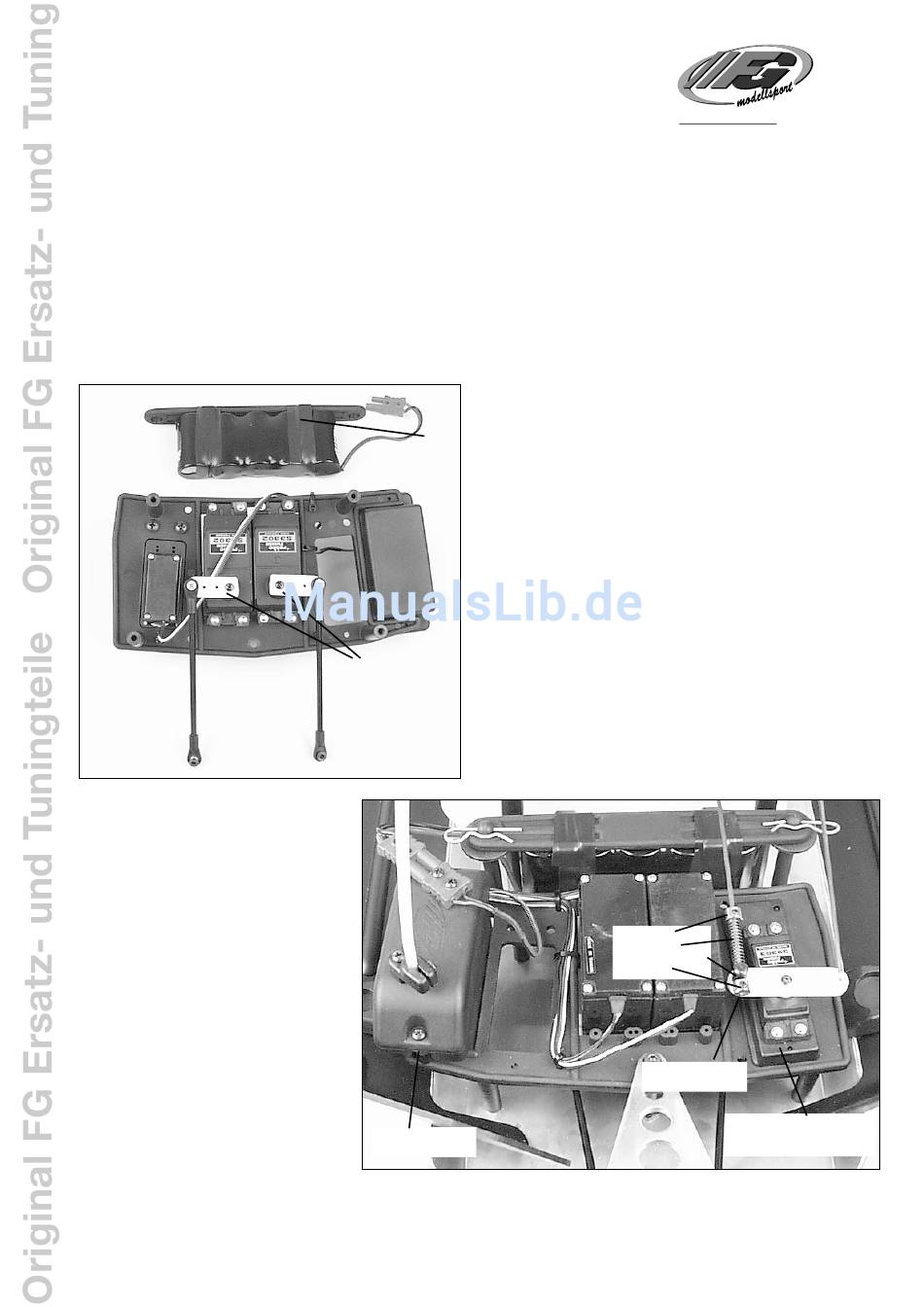

RC-Platte von unten
Lenkgestänge M4
Kugelgelenk 6mm
Einstellen der Lenkung:
Sender/ Empfänger einschalten, Trimmung am
Sender für die Lenkung in Mittelstellung bringen,
Vorderräder in Geradeausstellung stellen. Jetzt
die Kugelgelenke der Lenkgestänge M4 verdre-
hen, bis die Bohrung der Kugel mit der des Ser-
vo-Savers übereinstimmt. Jetzt ein Lenkgestän-
ge mit beiliegender Blechschraube 2,9mm am
Servo-Saver befestigen. Zweites Lenkgestänge
nochmals prüfen und am Servo-Saver befesti-
gen. Lenkausschlag nach links und rechts kontrol-
lieren, ggfs. muss am Sender die Laufrichtung
des Servos geändert werden.
Einstellen von Gas/ Bremse:
Gasgestänge, Druckfeder und Stellringe 1 und 2
nach Abbildung an der Gestänge-durchführung
montieren. Die Trimmung am Sender für Gas/
Bremse in Mittelstellung bringen. Der Vergaser
muss geschlossen sein. Jetzt Stellring 1 bis an die
Gestängedurchführung heranführen und mittels
M3 Gewindestift fixieren. Stellring 2 fixieren, so
dass auf die Feder ein kleiner Druck ausgeübt
wird. Bremsgestänge montieren und mit einem
Stellring von unten sichern. Fernlenkanlage ein-
schalten. In Vollgasstellung sollte der Vergaser
geöffnet sein. Der Servoweg sollte bei Vollgas
auch in Endstellung sein, so dass kein ständiger
Zug auf das Gasgestänge wirkt. Dies könnte zu
Beschädigungen an der Drosselklappenwelle füh-
ren, zudem erhöht es den Stromverbrauch.
Montage der Fernlenkanlage
Die Montage der Fernlenkanlage nach den Abbildungen vornehmen. Die
Lenkservos werden von unten, das Gasservo von oben in die RC-Platte
montiert. Beiliegende Gummitüllen, Hülsen und Schrauben verwenden.
Empfängerakku
Für die Montage kleinerer Servos sind entsprechend dem Servotyp die pas-
mit Klebeband
senden FG Servo-Einbaurahmen zu verwenden. Wir empfehlen auch die
am Akkuhalter
stabilen FG Servohebel, die für die gängigsten Servotypen zu haben sind.
befestigen.
Servos an den Empfänger anschließen und die komplette Fernlenkanlage
auf Funktion überprüfen. Den Empfänger etwas mit Schaumstoff umwi-
ckeln und in die RC-Box einlegen. Für die nach außen führenden Servo-
kabel den RC-Box-Deckel nach Abbildung und entsprechend des Kabel-
baumes mit einem Modellbaumesser ausschneiden. Das Antennenkabel
durch die Bohrung des RC-Box-Deckels bzw. Antennenrohr ziehen und
am RC-Box-Deckel montieren.
Sender und Empfänger einschalten, Trimmung für Gas und Bremse in Mit-
telstellung bringen. FG Servohebel auf die Servos aufdrücken und fest-
schrauben, so dass diese etwa rechtwinklig zur Servolänge stehen. Die
Kugelgelenke 6mm auf beide Lenkgestänge auf gleiche Länge aufschrau-
ben und nach Abb. auf die FG Servohebel montieren. Die Bohrung des
FG Servoarmes/ Gasservo muss zur Montage der Gestängedurchführung
Lenkservo mit
5019 auf 3mm aufgebohrt werden. Gestängedurchführung mittels M3
FG Servohebel.
Stoppmutter montieren. Stoppmutter nur leicht anlegen, so dass sich die
Gestängedurchführung noch drehen lässt. Jetzt die RC-Platte auf das
Chassis montieren.
Aufgeführte FG Zubehörteile s. FG Hauptkatalog.
Gelbe Gummi-
tüllen verwenden.
Reifen montieren:
Die Reifeneinlagen an den Stirnseiten mit Schnellkleber bzw. Kontaktkleber zusammenkleben.
Komplette Einlage in den Reifen einlegen und ausrichten. Jetzt den Reifen/ Einlage mit dem V-
Profil nach außen auf die Felge aufziehen und ausrichten. Felge waagrecht auflegen und FG Rei-
fenkleber zwischen Felge und Reifen drücken.
Racing cars
FG Modellsport-Vertriebs-GmbH
Spanningerstr. 2
73650 Winterbach-Germany
Phone: +49 7181 9677-0
Fax: +49 7181 9677-20
info@fg-modellsport.de
www.fg-modellsport.de
www.fg-team.com
Stellring 2
Druckfeder
Gestängedurchf.
Stellring 1
Bohrung auf 3mm
aufbohren.
Entsprechend dem Servo-
typ FG Servo-Einbau-
rahmen verwenden.
EX.6005-6006-211106
Radio control
