Baustufe 41
Teile sind in
Beutel M,O
Gasgestänge
Lenkservo
Schraube
M3x25
Gestänge-
Stopp-
durchführung
Mutter M3
Gewindestift
M3x3
Stellring
Stopp-
Mutter
M3
Mutter
M3
Servo
hebel
Gas/Brems
servo
Baustufe 43
Teile sind in
Beutel N
Gasgestänge
Krümmer
Auspuff-
schlauch
Schlauch
schelle
Überroll-
bügel
Kunststoffteil
Gewinde
für
stift
Versteifungs
M4x50
strebe
Baustufe 42
Teile sind in
Beutel N
Gasgestänge
Druckfeder
Vergaser
hebel
Gewindestift
M3x3
Stellring
3-Kammer-
Resonanzschall
dämpfer
Schraube
4,2x22
Kunststoff
strebe kurz
Kunststoff
strebe lang
Schraube
Kerzen
4,2x22
schutz
Schraube
4,2x13

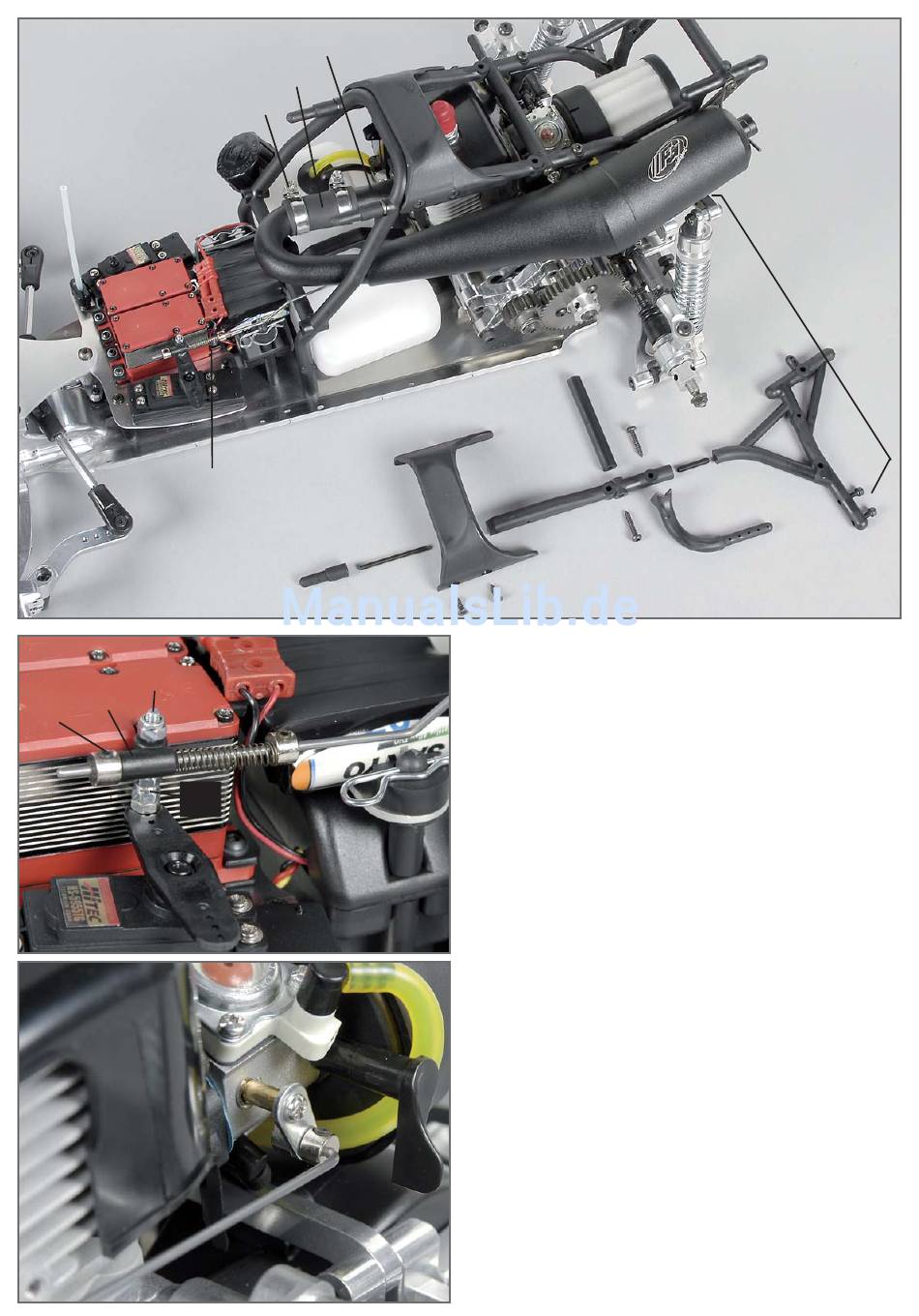

1. Gasgestänge mit Stellringen und M3x3 Gewindestiften an den
Vergaserhebel montieren. Zwischen Stellringen und Vergaserhebel
etwas Spiel lassen. Darauf achten, dass sich der Vergaserhebel leicht
bewegen lässt.
2. M3x25 Linsenschraube in Servohebel eindrücken und mit M3 Mutter
sichern. Zwei M3 Stopp-Muttern als Distanz aufdrehen und Servohebel
mit der bei dem Gas/Bremsservo beiliegender Schraube befestigen.
3. Stellring, Druckfeder, Gestängedurchführung und Stellring auf das
Gasgestänge schieben, dabei Gestängedurchführung auf die M3x25
Linsenschraube drücken und mit einer M3 Stopp-Mutter sichern.
Stellringe mit M3x3 Gewindestiften befestigen.
Fernlenkanlage einschalten. Servo für Gas und Bremse in Mittelstellung
bringen. Jetzt den Stellring an der Gestängedurchführung mittels M3x3
Gewindestift festklemmen. Sender auf Vollgasstellung bringen. Prüfen
ob der Vergaserhebel auch auf Vollgasstellung steht.
Tipp: Die M3 Stopp-Mutter an der Gestängedurchführung nicht festzie-
hen. Die Gestängedurchführung und das Gasgestänge müssen leicht-
gängig sein, sich leicht bewegen lassen und nicht streifen oder klem-
men.
Schraube
4,2x25
Alu-
Dämpferplatte
hinten
Spoilerhalter
Gewinde
stift
M5x25
Schraube
M4x14
Karosseriehalter
Baja hinten
