Querlenker
Scheibe
stift vorne
Ø8,4
oben
Sicherungs
Einstell
scheibe Ø5
clipse
Kugel-
Diff.-
Achse
Mutter
M5
Gewinde
stift
M5x25
Gleitbuchse
mit Bund
Alu-Querlenker
vorne oben
Sechskant-Mutter
M10 Linksgew.
Querlenker
Gewindestange
vorne M10/M8
Sechskant-Mutter
M8 rechtsgew.
Scheibe
Ø5,3
Schraube
M5x25
Kegel
scheibe
Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern.
Distanz
scheibe
Kugeln
für
Antriebs
welle
Alu-
Schutzbalg
Achsschenkel
vorne links
montiert
Kreuzgelenk-
Antriebswelle
Alu-Kugel
gelenk
Gewinde
stift
M6x6
Radmutter

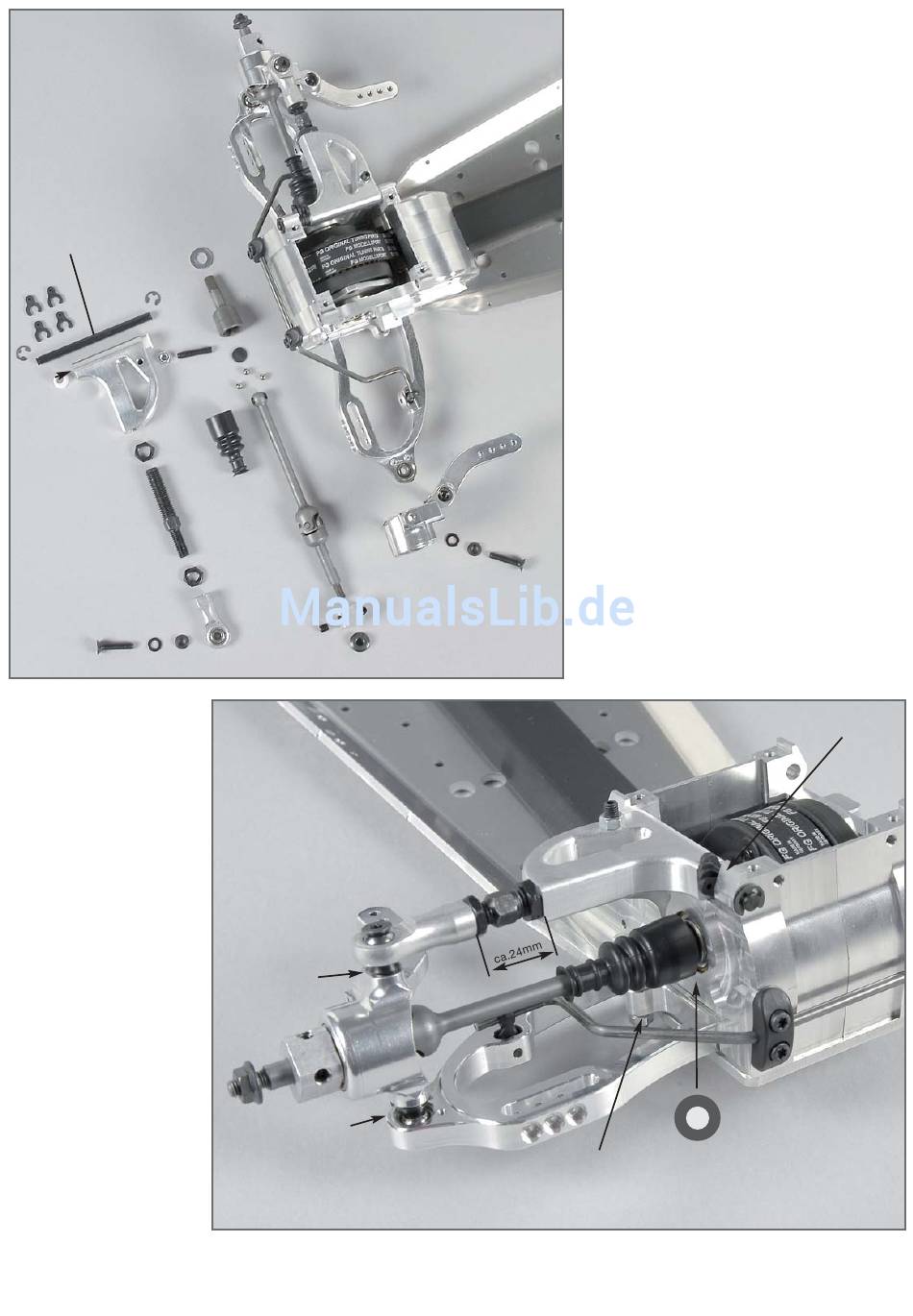

Baustufe 23
Teile sind in
Beutel F
Schraube
M5x25
Kegelscheibe
2xScheibe Ø5,3
Scheibe Ø5,3
2xKegelscheibe
Schraube
M5x25
Baustufe 22
Teile sind in
Beutel F
Alu-Querlenker
vorne unten
Scheibe
Ø5,3
Schraube
M5x25
Kegel
scheibe
Felgen-
Vierkantmitneh
mer 14mm
Gewinde
Gewindestift M5x25 zum
stift
Einstellen des Ausfederweges
M5x25
der Vorderachse
Mutter
M5
1. Gleitbuchsen mit Bund in die Alu-Querlenker
vorne oben eindrücken.
2. Sechskant-Muttern M10 Linksgewinde auf die
Querlenker-Gewindestangen vorne M10/M8 aufdre-
hen und in die Alu-Querlenker vorne oben eindrehen,
danach Sechskant-Muttern M8 Rechtsgewinde und
Alu-Kugelgelenke auf die Querlenker-Gewindestang-
en vorne M10/M8 aufdrehen, Schraubensicherung
smittel verwenden.
3. Querlenkerstifte vorne oben nach Baustufe 22 in
die Alu-Vorderachsgehäuse durch die vormontierten
Alu-Querlenker vorne oben eindrücken. Querlenker-
stifte vorne oben mit Ø5 Sicherungsscheiben befe-
stigen.
4. Je vier Einstellclipse vorne zwischen Alu-Vorder-
achsgehäuse und Alu-Querlenkern vorne oben auf
die Querlenkerstifte vorne oben eindrücken.
6. M5 Muttern auf M5x25 Gewindestifte aufdrehen,
und von oben in die Alu-Querlenker vorne oben ein-
drehen.
7. Kugel-Diff.-Achse, Schutzbalg, Distanzscheibe
und Kugeln für Antriebswelle auf die Kreuzgelenk-
Antriebswelle gleich wie Anleitung der Kugel-
Antriebswellen (Baustufe 12) an der Hinterachse
montieren und mit Scheibe Ø8,4 auf der Kugel-Diff.-
Achse in das vordere Differential eindrücken.
8. Kreuzgelenk-Antriebswellen in die vormontierten
Alu-Achsschenkel links und rechts eindrücken und
Felgenvierkantmitnehmer 14mm mit dem Absatz
zum Lager zeigend mit M6x6 Gewindestiften
(Schraubensicherung hochfest verwenden) auf den
Flächen der Kreuzgelenk-Antriebswellen befestigen.
9. Alu-Achsschenkel links und rechts an den unteren
Alu-Querlenkern und Alu-Kugelgelenken der oberen
Alu-Querlenkern mit 2 Scheiben Ø5,3 zwischen
Kegelscheibe und Alu-Achsschenkeln mit M5x25
Senkschrauben befestigen.
Tipp: Kegelscheiben immer mit der dünneren Seite
zum Alu-Kugelgelenk zeigend montieren.
Die Kreuzgelenk-Antriebswelle sollte in
waagrechter Position nicht mehr wie 2 mm
Spiel aufweisen. Entsprechend ist beilie-
gende Scheibe Ø8,5/18x1,5 zwischen
Diff.Achse und Kugellager zu montieren.
Einstell-
clipse
