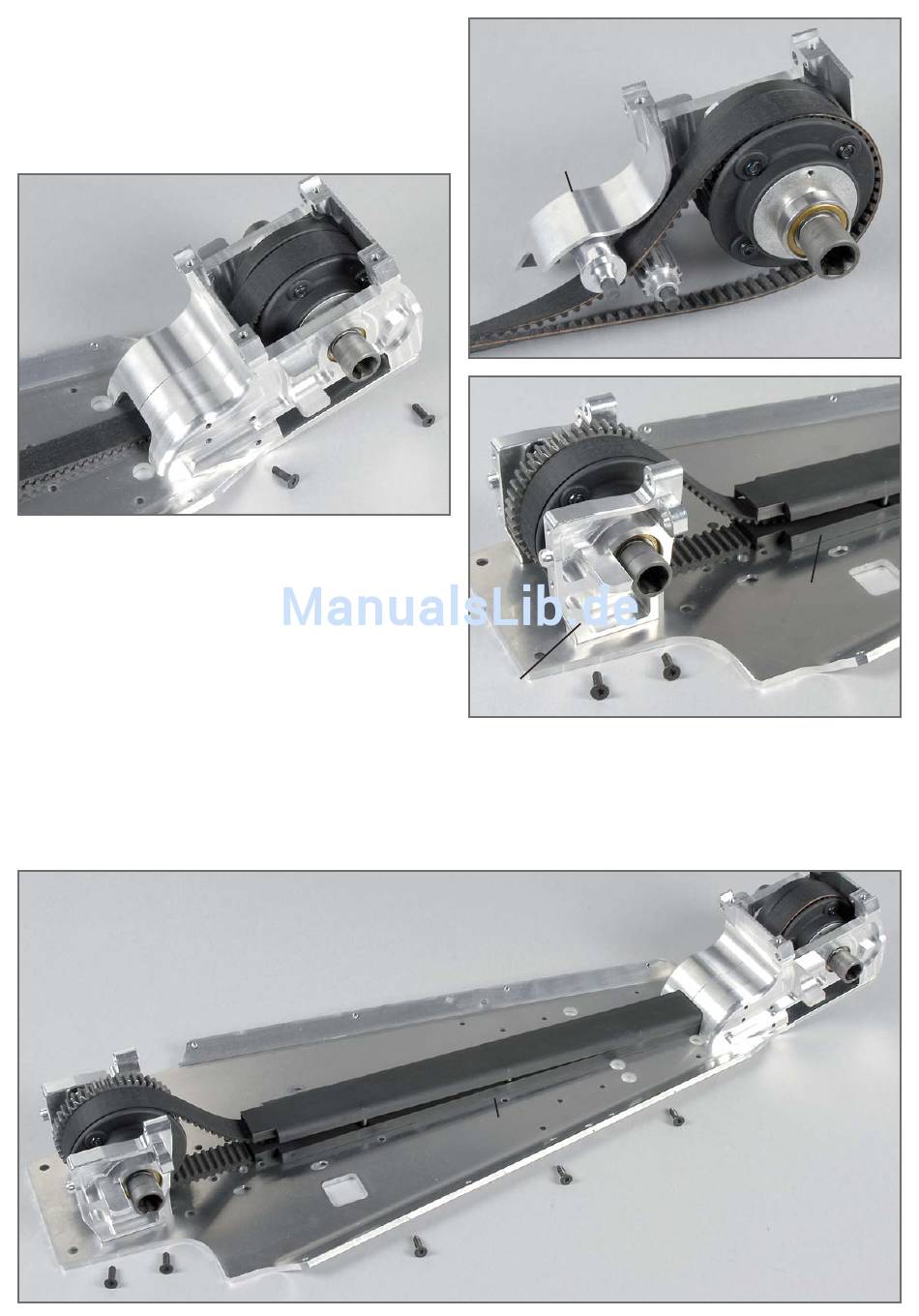

1. Differential-Getriebe vorne, Umlenkrolle 16mm, Zahnriemenrad 12Z.
nach Baustufe 3 in das Alu-Vorderachsgehäuse links eindrücken.
2. Jetzt den Zahnriemen nach Abbildung auf Differrential-Getriebe
vorne, Umlenkrolle 16mm, Zahnriemenrad 12Z. nach Baustufe 3 aufle-
gen.
3. Alu-Vorderachsgehäuse rechts auf Differential-Getriebe vorne,
Umlenkrolle 16mm, Zahnriemenrad 12Z. aufdrücken (Baustufe 4).
4. Komplettes Alu-Vorderachsgehäuse auf das Alu-Chassis legen und
mit den M4x14 Senkschrauben befestigen.
Baustufe 4
Teile sind in
Beutel A,C
Alu-
Vorderachs
gehäuse
links
Alu-Chassis
Alu-
Vorderachs
gehäuse
rechts
Zahnriemen
1. Riemenkanal Unterteil nach Baustufe 6 auf den unteren Teil des
Zahnriemen legen. Danach Riemenkanal-Oberteil in Riemenkanal
Unterteil eindrücken. Kompletten Riemenkanal in die Öffnung des Alu-
Vorderachsgehäuses schieben. Auf die Leichtgängigkeit des Zahn-
riemens achten.
2. Riemenkanal mit den 4,2x16 Senkschrauben am Alu-Chassis befe-
stigen.
Baustufe 6
Teile sind in
Beutel C
Zahnriemen
Schraube
M4x14
Differential-
Getriebe vorne
Schraube
M4x14
1. Zahnriemen nach Baustufe 5 auf Differrential-Getriebe hinten auflegen.
2. Hinterachsböcke links und rechts auf die Kugellager des Differential-
Getriebes hinten nach Baustufe 5 aufdrücken.
3. Alu-Hinterachsböcke links und rechts auf das Alu-Chassis auflegen
und mit den M4x14 Senkschrauben befestigen.
Alu-Chassis
Riemenkanal
Oberteil
Baustufe 3
Teile sind in
Beutel C
Kugellager
6x16x6
Umlenkrolle
16mm
Zahnriemen
Alu-Hinterachsbock
Baustufe 5
links
Teile sind in
Beutel B
Differential-
Getriebe
hinten
Alu-
Schraube
Hinterachsbock
M4x14
rechts
Riemenkanal
Unterteil
Schraube
4,2x16
Alu-
Vorderachs-
gehäuse
links
Differential vorne
montiert
Zahnriemenrad
12 Zähne
Riemenkanal
Zahnriemen
Oberteil
Riemenkanal
Unterteil
Alu-Chassis
Alu-
Vorderachs
gehäuse
links
Alu-
Vorderachs
gehäuse
rechts
