Montage- und Bedienungsanleitung
Wir beglückwünschen Sie zum Kauf dieses FG-Automodells. Lesen Sie diese
Anleitung sorgfältig durch, bevor Sie mit der Komplettierung des Modells beginnen.
Zur Fertigstellung werden noch folgende Artikel benötigt:
1 Fernlenkset Futaba, Graupner-JR, Multiplex usw.
1-2 Lenkservos z.B. Futaba S 3302
1 V-Kabel bei Verwendung von 2 Lenkservos
1 Gas-Bremsservo mit ca. 8 kg Stellkraft
1 Empfängerakku 4.8- 6 Volt/ 1800-2000mAh
- Akkus bzw. Batterien für Sender, Ladegerät, Ladekabel für Sender und Empfängerakku
- FG Servoeinbaurahmen für die RC-Platte, FG Servohebel entsprechend für die ver-
wendeten Servos
- Schnellkleber und Kontaktkleber zum Aufkleben der Reifen
- Farbspraydosen/ Lacke zum Lackieren der Karosserieteile
- Klebebänder, Zierlinienbänder zum Abkleben der Karosserieteile
- Verschiedenes Werkzeug
- Kraftstoff Super-Plus mit 2-Takt-Öl, Mischungsverhältnis 1:25-1:35
Montage der Fernlenkanlage

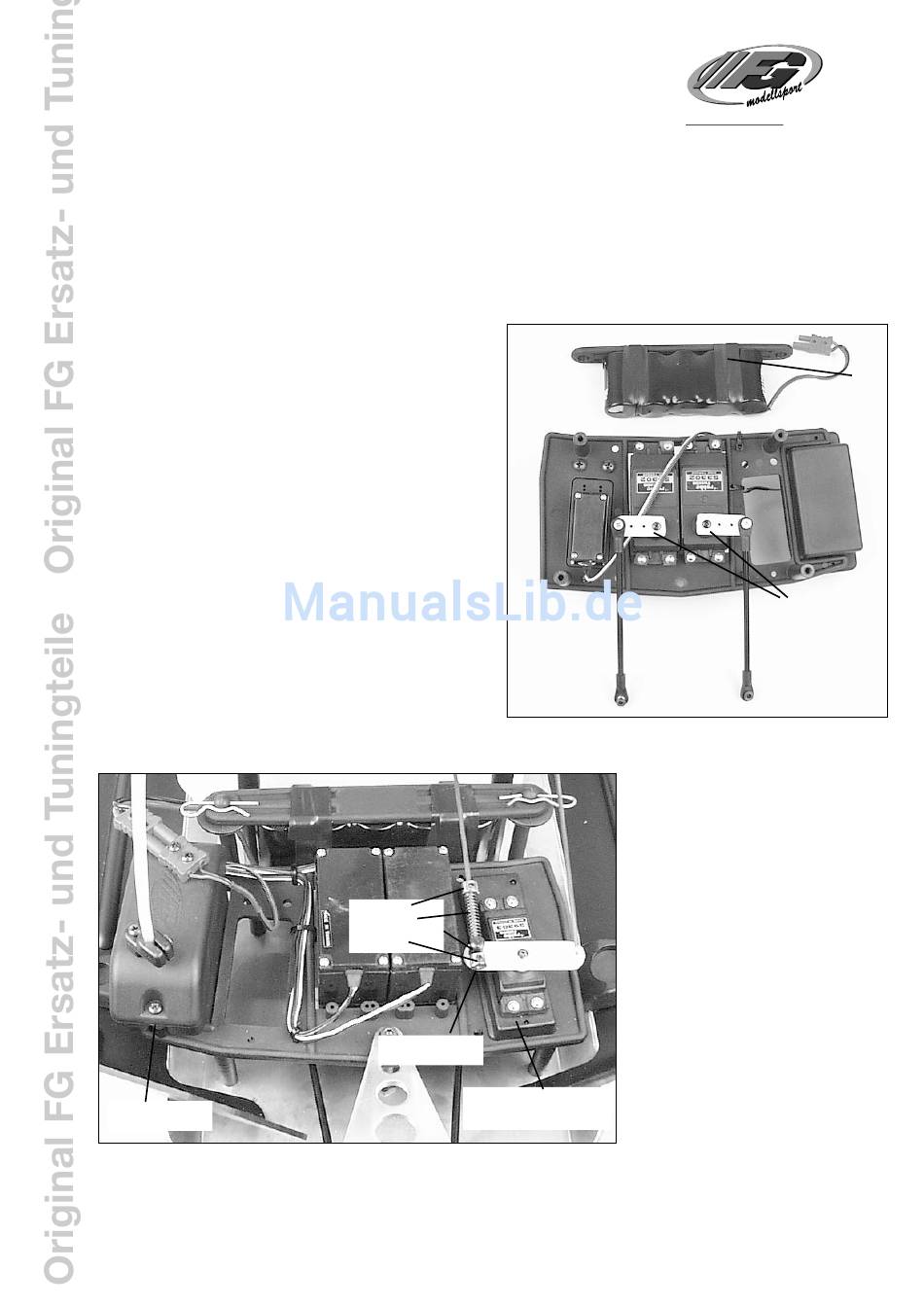

Die Montage der Fernlenkanlage nach den Abbildungen vor-
nehmen. Die Lenkservos werden von unten, das Gasservo von
oben in die RC-Platte montiert. Beiliegende Gummitüllen, Hül-
sen und Schrauben verwenden. Für die Montage kleinerer
Servos sind entsprechend dem Servotyp die passenden FG
Servo-Einbaurahmen zu verwenden. Wir empfehlen auch die
stabilen FG Servohebel, die für die gängigsten Servotypen zu
haben sind. Servos an den Empfänger anschließen und die
komplette Fernlenkanlage auf Funktion überprüfen. Den Em-
pfänger etwas mit Schaumstoff umwickeln und in die RC-Box
einlegen. Für die nach außen führenden Servokabel den RC-
Box-Deckel nach Abbildung und entsprechend des Kabelbau-
mes mit einem Modellbaumesser ausschneiden. Das Anten-
nenkabel durch die Bohrung des RC-Box-Deckels bzw. Anten-
nenrohr ziehen und am RC-Box-Deckel montieren.
Sender und Empfänger einschalten, Trimmung für Gas und
Bremse in Mittelstellung bringen. FG Servohebel auf die Ser-
vos aufdrücken und festschrauben, so dass diese etwa recht-
winklig zur Servolänge stehen. Die Kugelgelenke 6mm auf bei-
de Lenkgestänge auf gleiche Länge aufschrauben und nach
Abb. auf die FG Servohebel montieren. Die Bohrung des FG
Servoarmes/ Gasservo muss zur Montage der Gestängedurch-
führung 5019 auf 3mm aufgebohrt werden. Gestängedurch-
führung mittels M3 Stoppmutter montieren. Stoppmutter nur
leicht anlegen, so dass sich die Gestängedurchführung noch
drehen lässt. Jetzt die RC-Platte auf das Chassis montieren.
Aufgeführte FG Zubehörteile s. FG Hauptkatalog.
Gelbe Gummi-
tüllen verwenden.
Einstellen der Lenkung: Sender/ Empfänger einschalten,
Trimmung am Sender für die Lenkung in Mittelstellung brin-
gen, Vorderräder in Geradeausstellung stellen. Jetzt die Ku-
gelgelenke der Lenkgestänge M4 verdrehen, bis die Bohrung
der Kugel mit der des Servo-Savers übereinstimmt. Jetzt ein
Lenkgestänge mit beiliegender Blechschraube 2.9mm am
Servo-Saver befestigen. Zweites Lenkgestänge nochmals prü-
fen und am Servo-Saver befestigen. Lenkausschlag nach links
RC-Platte von unten
Lenkgestänge M4
Stellring 2
Druckfeder
Gestängedurchf.
Stellring 1
Bohrung auf 3mm
aufbohren.
Entsprechend dem Servo-
typ FG Servo-Einbau-
rahmen verwenden.
Reifen montieren: Die Reifeneinlagen an den Stirnseiten mit
Schnellkleber bzw. Kontaktkleber zusammenkleben. Komplette
Einlage in den Reifen einlegen und ausrichten. Jetzt den
Reifen/ Einlage mit dem V-Profil nach außen auf die Felge auf-
ziehen und ausrichten. Felge waagrecht auflegen und FG
Reifenkleber zwischen Felge und Reifen drücken.
Racing cars
FG Modellsport-Vertriebs-GmbH
Franz Gröschl
Spanningerstr. 2
73650 Winterbach-Germany
Phone: +49/ 7181/ 9677-0
Fax: +49/ 7181/ 9677-20
info@fg-modellsport-gmbh.de
www.fg-modellsport-gmbh.de
www.fg-team.com
Empfängerakku mit
Klebeband am Akku-
halter befestigen.
Lenkservo mit FG Servo-
hebel.
Kugelgelenk 6mm
und rechts kontrollieren, ggfs. muss am
Sender die Laufrichtung des Servos geän-
dert werden.
Einstellen von Gas/ Bremse:
Gasgestänge, Druckfeder und Stellringe 1
und 2 nach Abbildung an der Gestänge-
durchführung montieren. Die Trimmung
am Sender für Gas/ Bremse in Mittel-
stellung bringen. Der Vergaser muss ge-
schlossen sein. Jetzt Stellring 1 bis an die
Gestängedurchführung heranführen und
mittels M3 Gewindestift fixieren. Stellring 2
fixieren, so dass auf die Feder ein kleiner
Druck ausgeübt wird. Bremsgestänge
montieren und mit einem Stellring von
unten sichern. Fernlenkanlage einschalten.
In Vollgasstellung sollte der Vergaser ge-
öffnet sein. Der Servoweg sollte bei Voll-
gas auch in Endstellung sein, so dass
kein ständiger Zug auf das Gasgestänge
wirkt. Dies könnte zu Beschädigungen an
der Drosselklappenwelle führen, zudem
erhöht es den Stromverbrauch.
Radio control
EX.6006-220305
