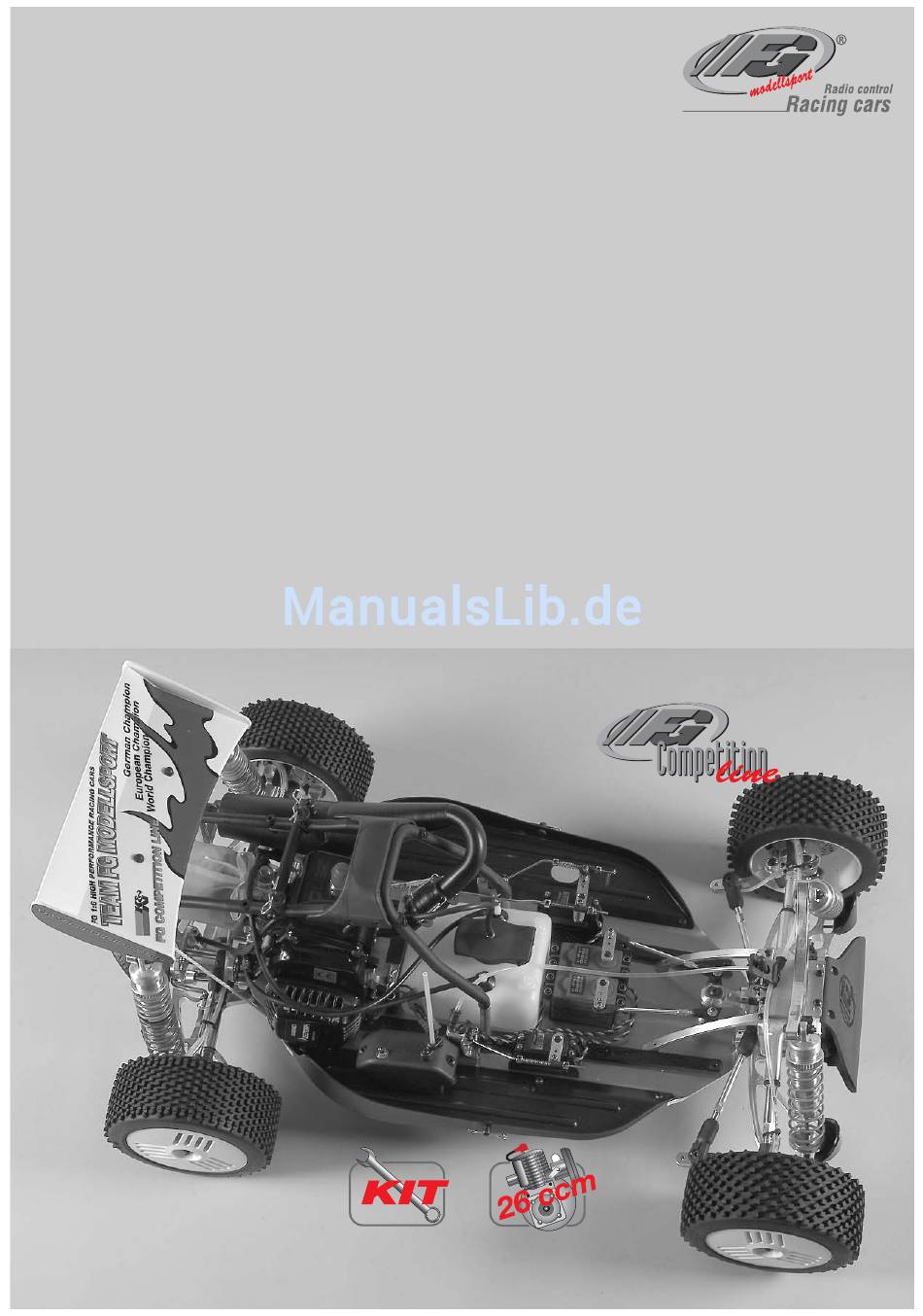

Montageanleitung für den 2WD Off-Road Buggy
Leopard 2 Competition, Best.-Nr. 67005
Wir beglückwünschen Sie zum Kauf dieses FG Competition-Modells. Bitte überprüfen Sie den Inhalt
des Bausatzes bzw. der Beutel. Die einzelnen Beutel wurden bei uns sorgfältig verpackt und auf ihr
Gewicht sowie auf den Inhalt überprüft. Bitte prüfen Sie beim Kauf die einzelnen Beutel auf ihr Gewicht
und auf den Verschluss durch Heftklammern, die nicht entfernt bzw. öfters angewendet sein dürfen.
Eine Abweichung von 5 Gramm einzelner Beutel ist möglich. Bei Beanstandungen aufgrund fehlender
Teile muss immer der Gewichtsaufkleber beim Fachhandel vorgelegt werden. Durch das Überprüfen
des Beutelgewichts kann also ausgeschlossen werden, dass größere bzw. mehrere Teile fehlen.
Gewicht der einzelnen Beutel/ Kartons:
Best.-Nr. 67005
Beutel A = 0,158 kg
Beutel B = 0,848 kg
Beutel D = 0,671 kg
Beutel E = 0,743 kg
Beutel F = 0,897 kg
Beutel G = 0,173 kg
Beutel H = 0,439 kg
Beutel I
= 0,388 kg
Beutel J = 0,078 kg
Beutel K = 0,249 kg
Beutel L = 0,343 kg
Beutel M = 0,303 kg
Beutel N = 0,027 kg
Beutel O = 0,352 - 0,365 kg
Beutel Q = 0,382 kg
Die Fernlenkanlage, Akkus und Ladegerät sind im Lieferumfang nicht
enthalten.
Bitte bewahren Sie diese Bauanleitung für Ersatzteil-Bestellungen sorgfältig auf!
FG Modellsport GmbH
Spanningerstr. 2
73650 Winterbach-Germany
Phone: +49 7181 9677-0
Fax: +49 7181 9677-20
info@fg-modellsport.de
www.fg-modellsport.de
www.fg-onlineshop.de
E.67005_d_011210
