Bevor Sie mit der Montage der Fernsteuerungsteile beginnen,
lesen Sie auch die beiliegende RC-Anleitung sorgfältig durch und
befassen Sie sich ein wenig mit Sender, Empfänger und den
Servos. Laden Sie Empfänger-und Senderakkus und prüfen Sie die
Teile auf Funktion.

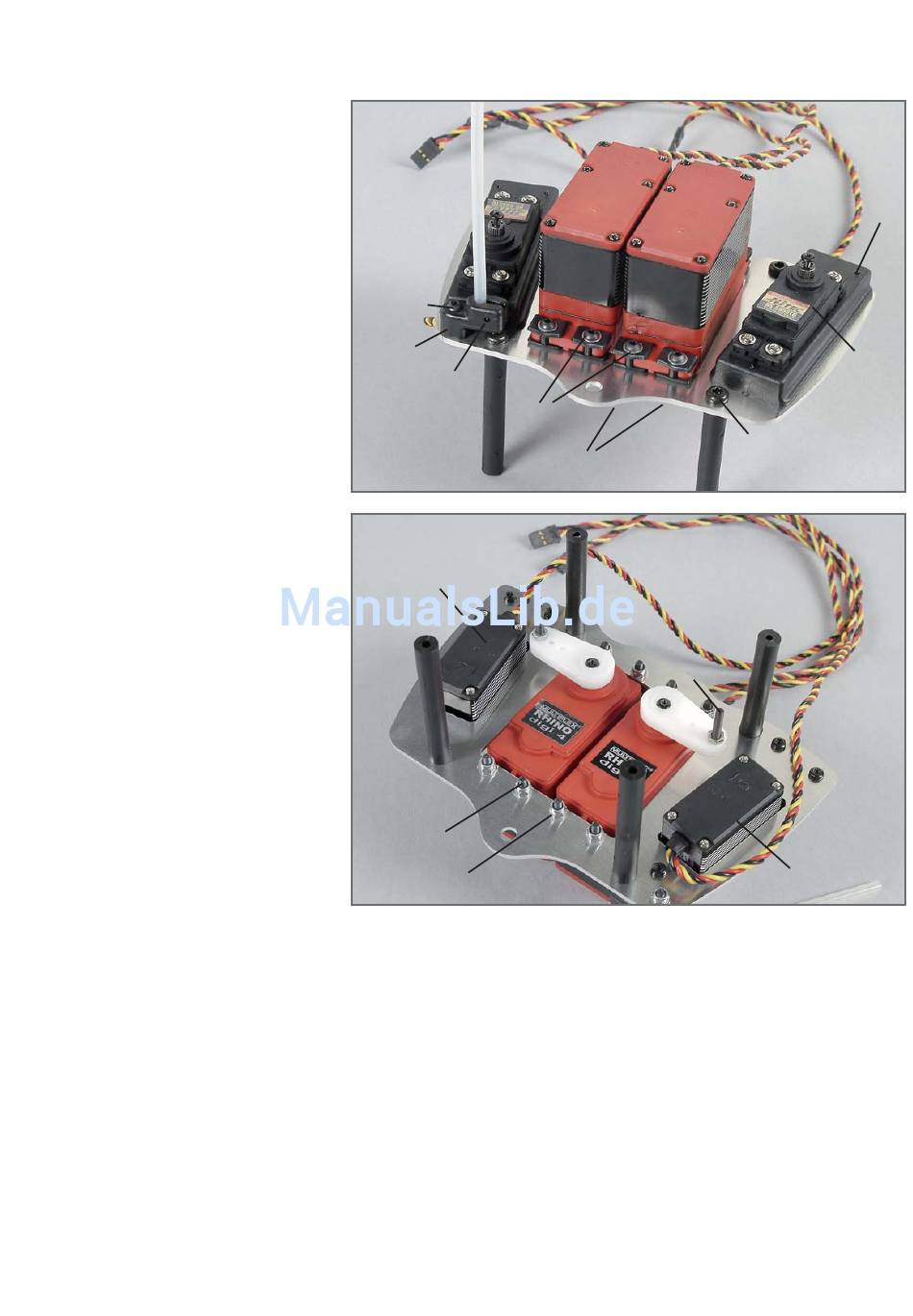

1. Distanzbolzen 53mm vorne und Distanzbolzen
48mm hinten mit 4,2x13 Linsenschrauben an Alu-RC
Platte befestigen.
2. Servo-Einbaurahmen mit 2,9x9,5 Linsenschrauben
von unten an Alu-RC Platte befestigen. Gas/Brems-
servo und Bremsservo nach Baustufe 33 mit den bei-
liegenden Befestigungs-Gummitüllen und Schrauben
in die Servo-Einbaurahmen montieren.
3. Lenkservos mit den beiliegenden Befestigungs-
Gummitüllen, M3x16 Linsenschrauben, Scheiben
Ø3,2 und M3 Stopp-Muttern an der Alu-RC Platte
befestigen.
4. Antennenhalter mit der M3x16 Linsenschraube und
M3 Stopp-Mutter an der Alu-RC Platte befestigen.
Antennenrohr in den Antennenhalter eindrücken und
mit 2,9x9,5 Linsenschraube klemmen.
5. Fernlenkanlage einschalten und Lenkservos mit
Hilfe der Fernsteuerung in Neutralposition stellen.
6. M3x20 Linsenschraube in Servohebel montieren
und mit M3 Mutter sichern (Servohebel evtl. aufboh-
ren). Servohebel nach Abbildung auf die Lenkservos
aufdrücken und mit beiligenden Schrauben befesti-
gen. Die Servohebel sollten möglichst in 90 Grad
Stellung zum Lenkservo stehen und müssen evtl. je
nach Typ etwas gekürzt werden.
Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern.
Baustufe 33
Teile sind in
Beutel L
Servo-
Einbaurahmen
Brems
servo
Antennenrohr
Schraube
M3x16
Antennenhalter
Schraube
2,9x9,5
Schraube
M3x16
Scheibe
Ø3,2
Baustufe 34
Teile sind in
Beutel L
Gas/Brems
servo
Distanzbolzen
53mm
Lenkservo
Alu-RC
Platte
Schraube
M3x16
Stopp-
Mutter M3
Lenkservo
Lenkservo
Distanz
bolzen
Stopp-Mutter
53mm
M3
Servo
hebel
Schraube
M3x20
Mutter
M3
Lenkservo
Schraube
2,9x9,5
Servo-
Einbaurahmen
Gas/Brems-
servo
Alu-RC
Platte
Schraube
4,2x13
Distanzbolzen
48mm
Schraube
2,9x9,5
Bremsservo
