Anschluss Elektrodenhalter Und Werkstückleitung - EWM TETRIX 351 AC/DC CLASSIC activArc Betriebsanleitung

Inbetriebnahme
E-Hand-Schweißen
6.9.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
3
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
70
Beschreibung 0
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung

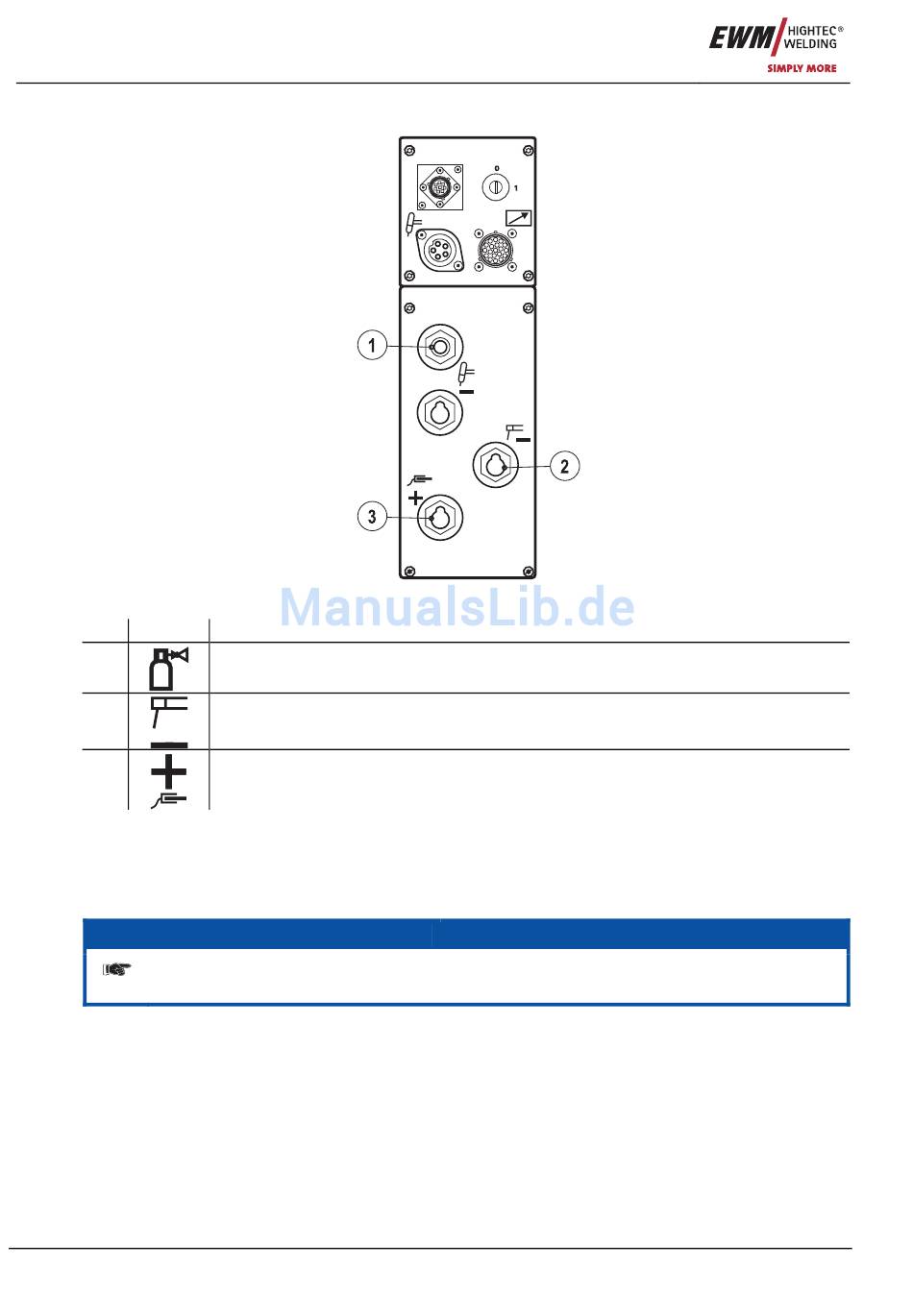

Abbildung 6-6
HINWEIS
Art. Nr.: 099-000107-EWM00
