Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼", Schweißstrom "-"
festschrauben.
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner (5-
polig bei Standardbrenner, 8-polig bei Up-/Down- bzw. Potibrenner) stecken und festziehen.
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht angeschlossenen Kühlmittelleitungen oder der Verwendung eines
gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es
können Geräteschäden auftreten.
Alle Kühlmittelleitungen ordnungsgemäß anschließen!
Bei Verwendung eines gasgekühlten Schweißbrenners Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen (siehe Kapitel „Zubehör").
6.8.2
Anschluss Werkstückleitung
Kabelbuchse der Werkstückleitung (Stromquelle) auf den Anschlussstecker,
Schweißstrompotential (+) stecken und durch Rechtsdrehung verriegeln.
6.8.3

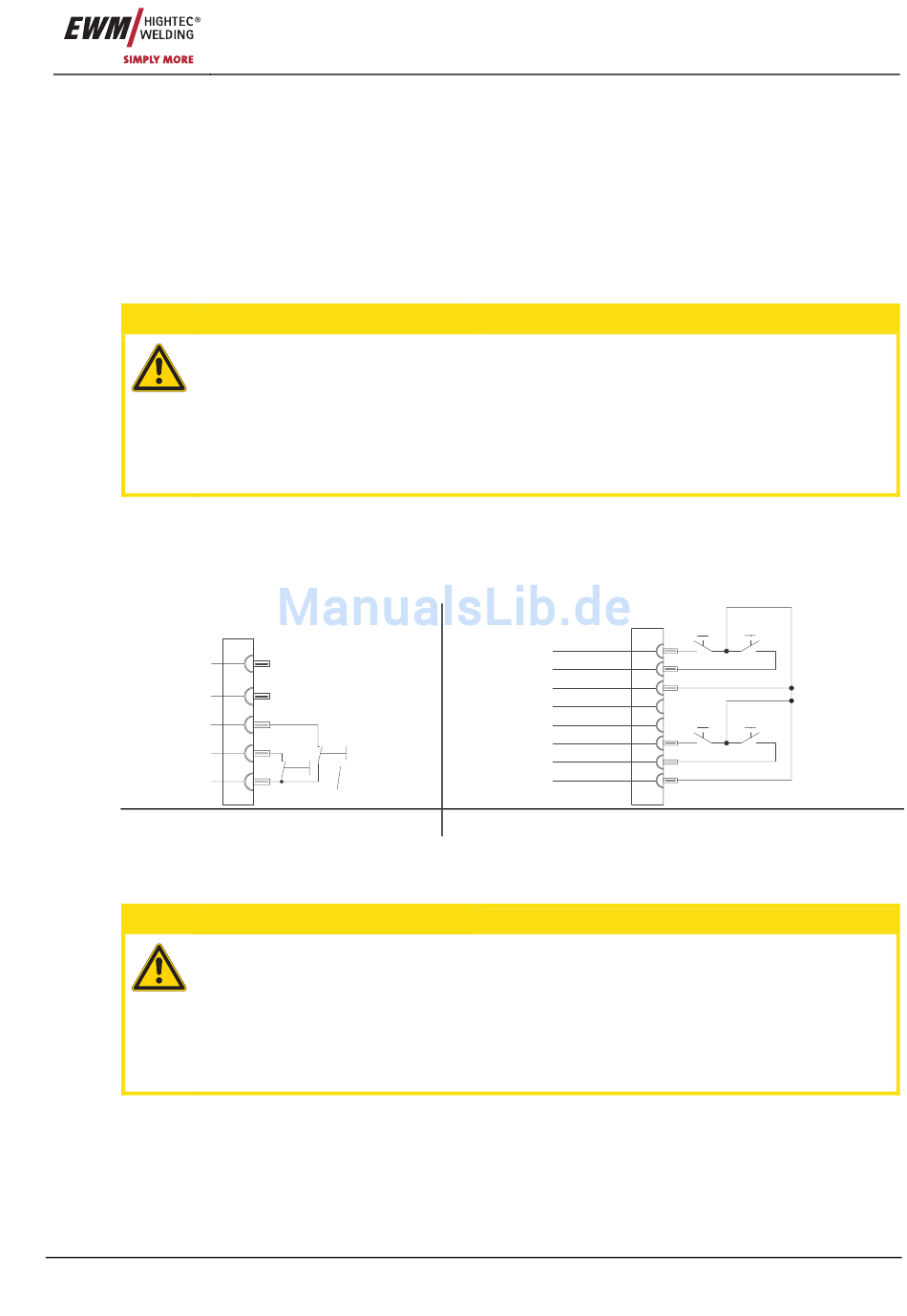

Brenneranschlussvarianten, Anschlussbelegungen

5-polige Steuerleitung
6.8.4

Schutzgasversorgung

Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des Schweißbrenners
führen!
Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
Alle Schutzgasverbindungen gasdicht herstellen!
Art. Nr.: 099-000107-EWM00
5
4
3
2
1
I1
I2
BT
VORSICHT
BT1
BT2
0V
Uref 10V
Uref 10V
IH-Down
Up
Poti UD/ein
Poti UD/ein
8-polige Steuerleitung
Abbildung 6-4
VORSICHT
Inbetriebnahme
WIG-Schweißen
BT1
BT2
A
+
-
B
C
D
Down
Up
E
F
+
-
G
H
67
