Funktionsbeschreibung
WIG-Schweißen
5.1.7.4

SpotArc

Ab Werk wird die Funktion WIG-SpotArc mit der Puls-Variante Frequenzautomatik aktiviert, da in dieser
Kombination das wirkungsvollste Ergebnis erzielt wird. Natürlich kann der Anwender, je nach
angewähltem Schweißverfahren, die Funktion mit anderen Puls-Varianten kombinieren. Puls- (t1) und
Pulspausenzeit (t2) können unabhängig eingestellt werden, jedoch sollte für ein sinnvolles Ergebnis die
Punktzeit (tP) um ein vielfaches größer als die Pulszeit sein.
Anwahl und Einstellung WIG-spotArc
Bedienelement
Ablauf:
• Brennertaster 1 drücken und halten.
• Gasvorströmzeit läuft ab.
• HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
• Schweißstrom fließt und geht sofort auf den eingestellten Wert des Startstromes I
• HF schaltet ab.
• Schweißstrom steigt mit der eingestellten Up-Slopezeit auf den Hauptstrom AMP an.
Der Vorgang wird durch Ablaufen der eingestellten spotArc-Zeit oder das vorzeitige
Loslassen des Brennertasters beendet.
34
Aktion Ergebnis
Signalleuchte
x x
Für ca. 4 s kann die Punktzeit am Drehgeber
„Schweißparametereinstellung" eingestellt werden.
(Signalleuchte blinkt)
Punktzeit "tP" einstellen (Signalleuchte blinkt)
leuchtet

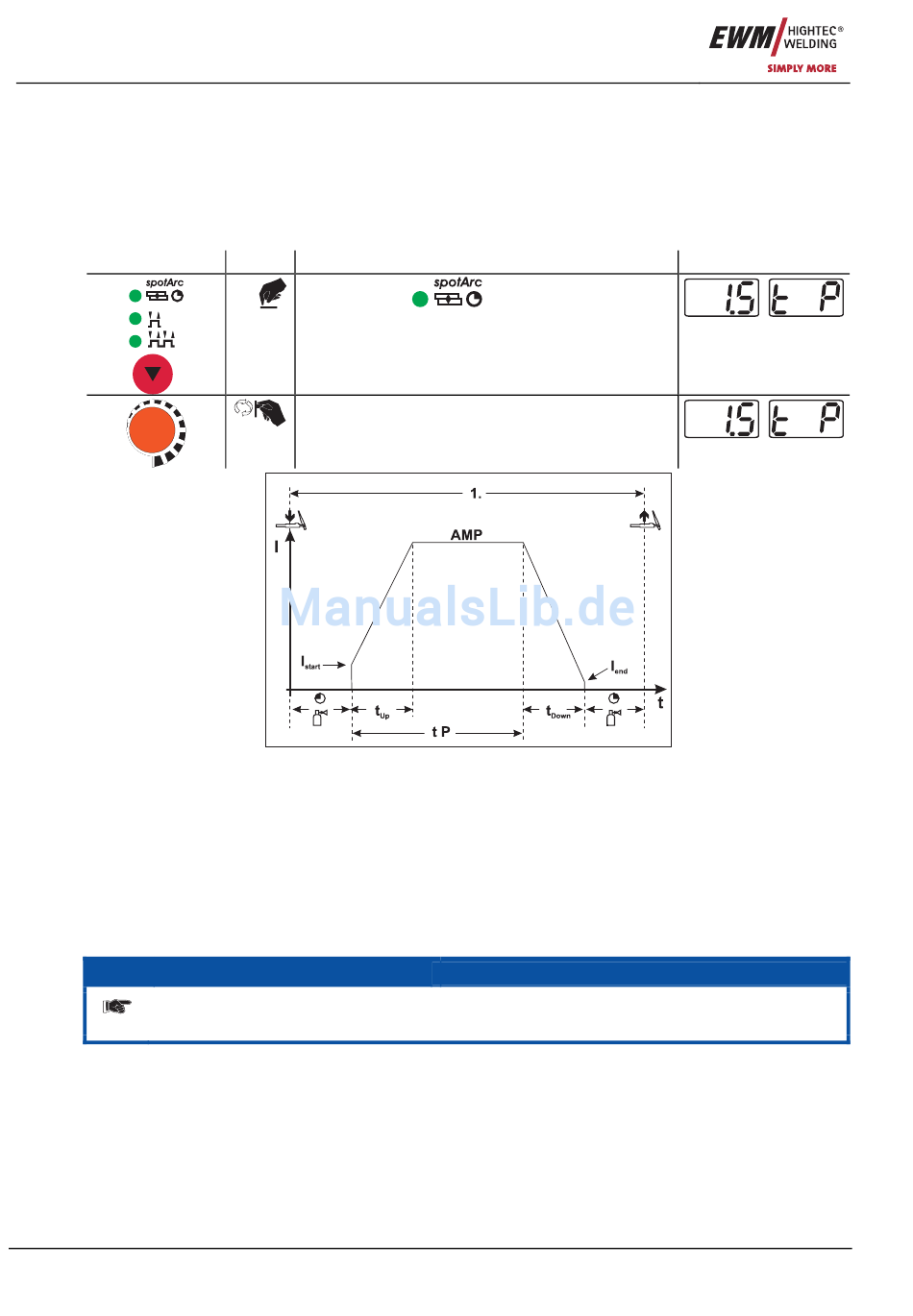

Abbildung 5-5
HINWEIS
Display
.
start
Art. Nr.: 099-000107-EWM00
