Inbetriebnahme
WIG-Schweißen
6.8 WIG-Schweißen
6.8.1 Anschluss Schweißbrenner
Der WIG-Schweißbrenner ist entsprechend der Schweißaufgabe auszurüsten!
• passende Wolframelektrode und
• entsprechende Schutzgasdüse montieren.
• Betriebsanleitung zum WIG-Schweißbrenner beachten!

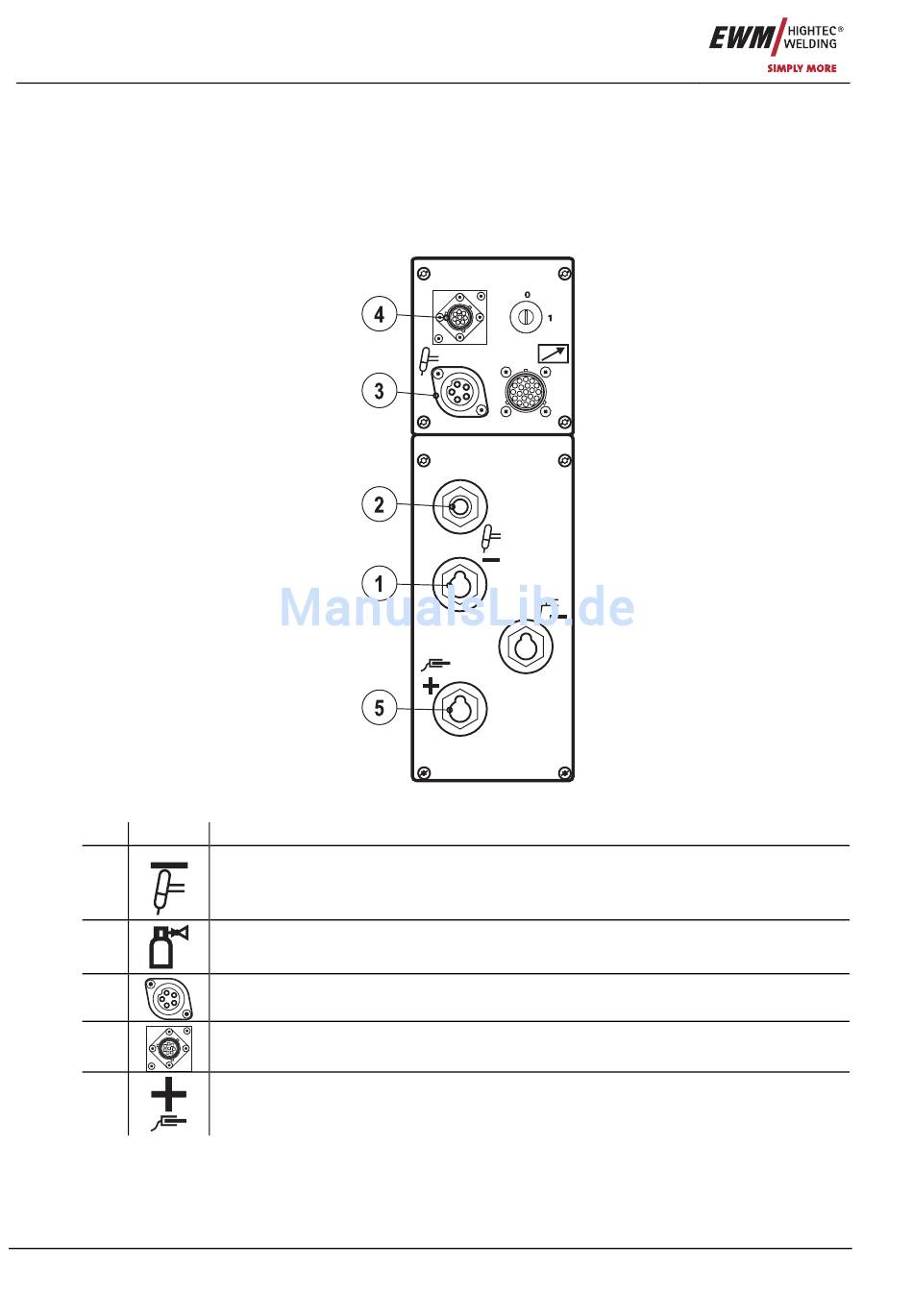

Pos. Symbol
1
2
3
4
5
66
Beschreibung 0
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss WIG-Schweißbrenner
Anschlussnippel G¼", Schweißstrom „-" (bei Polarität DC-)
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Potibrenner
Anschlussbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluss Werkstückleitung
Abbildung 6-3
Art. Nr.: 099-000107-EWM00
