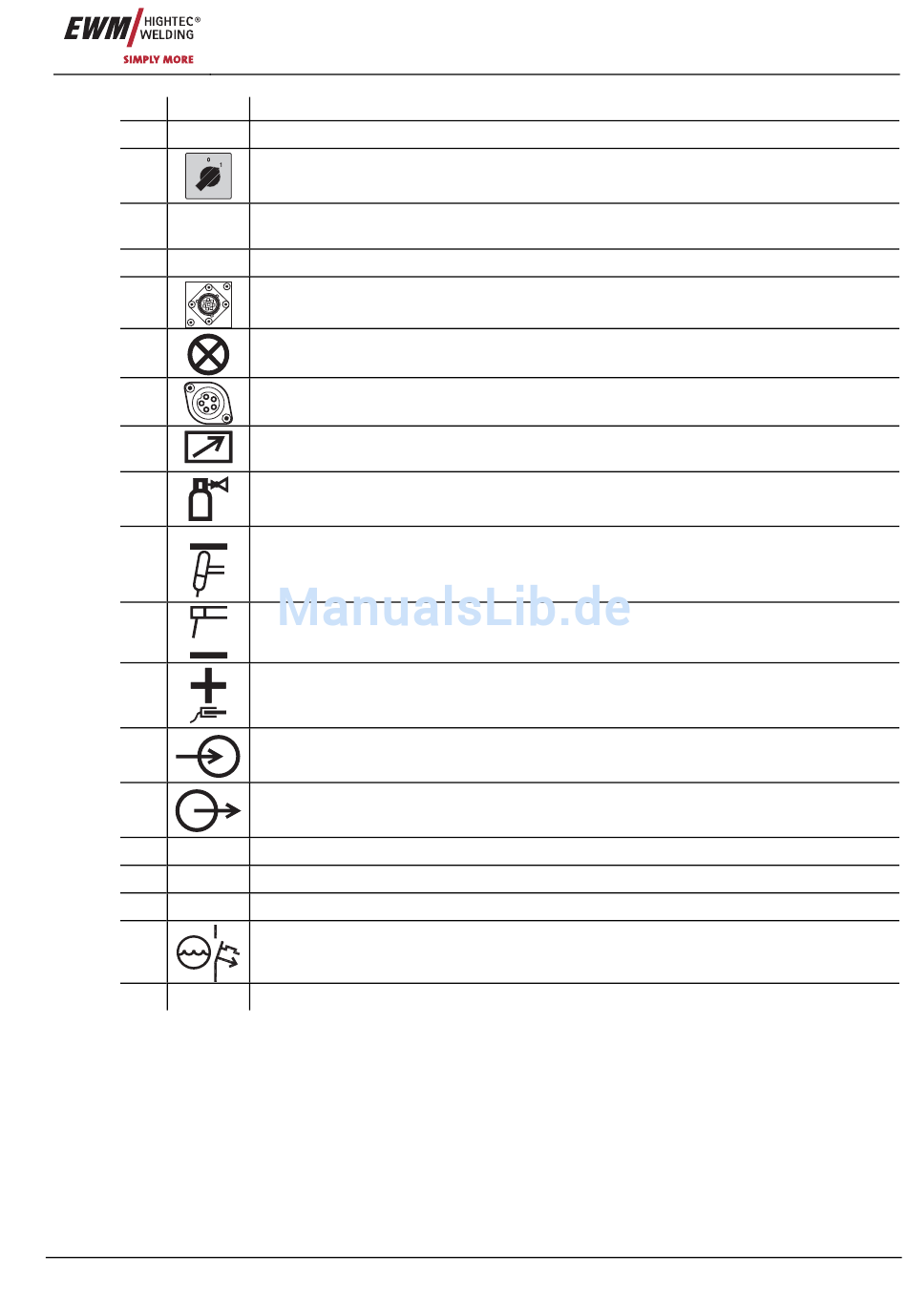

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Art. Nr.: 099-000107-EWM00
Beschreibung 0
Kranöse
Hauptschalter, Gerät Ein/Aus
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Transportgriff
Anschlussbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Potibrenner
Anzeige Betriebszustand
Leuchtet wenn Gerät eingeschaltet und betriebsbereit ist.
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussnippel G¼", Schweißstrom „-" (bei Polarität DC-)
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss Elektrodenhalter
Anschlussbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluss Werkstückleitung
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Transportrollen, Lenkrollen
Taster Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen.
Eintrittsöffnung Kühlluft
Gerätebeschreibung
TETRIX 351 AC/DC
17
