5.1.3 Lichtbogenzündung
5.1.3.1 HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Brennertaster betätigen (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.1.3.2 Liftarc-Zündung
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarcstrom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.1.4 Zündverhalten für Reinwolframelektroden optimieren
Bestes Zünden und Stabilisieren des Lichtbogens (DC, AC) sowie optimale Kalottenbildung der
Wolframelektrode entsprechend des verwendeten Elektroden-Durchmessers (AC).
Der eingestellte Wert sollte dem Durchmesser der Wolframelektrode entsprechen. Natürlich kann der
Wert auch auf die verschiedenen Bedürfnisse angepasst werden.
Mit diesem Parameter kann das Zündverhalten von z.B. „Reinwolframelektroden" verbessert werden.
Bedienelement
Art. Nr.: 099-000107-EWM00
a)
Aktion Ergebnis
Anwahl Parameter Zündverhalten
1 x
Die Signalleuchten für angewählten
Elektrodendurchmesser und Startstrom AMP% blinken
ca. 5 Sekunden.
Parameterwert einstellen
Parameterwert erhöhen > mehr Zündenergie
Parameterwert verringern > weniger Zündenergie
Funktionsbeschreibung

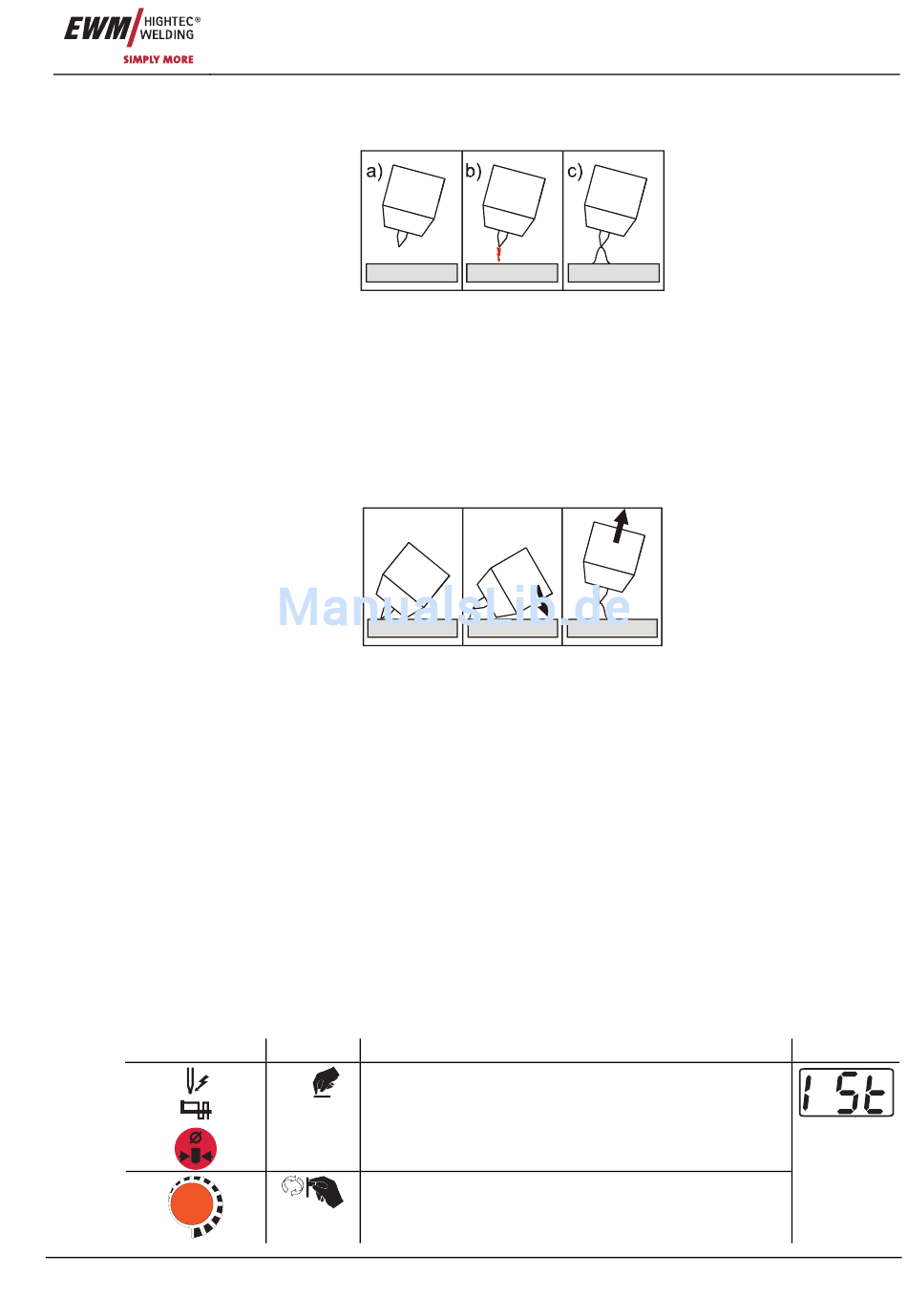

Abbildung 5-1
b) c)
Abbildung 5-2
WIG-Schweißen
Display
