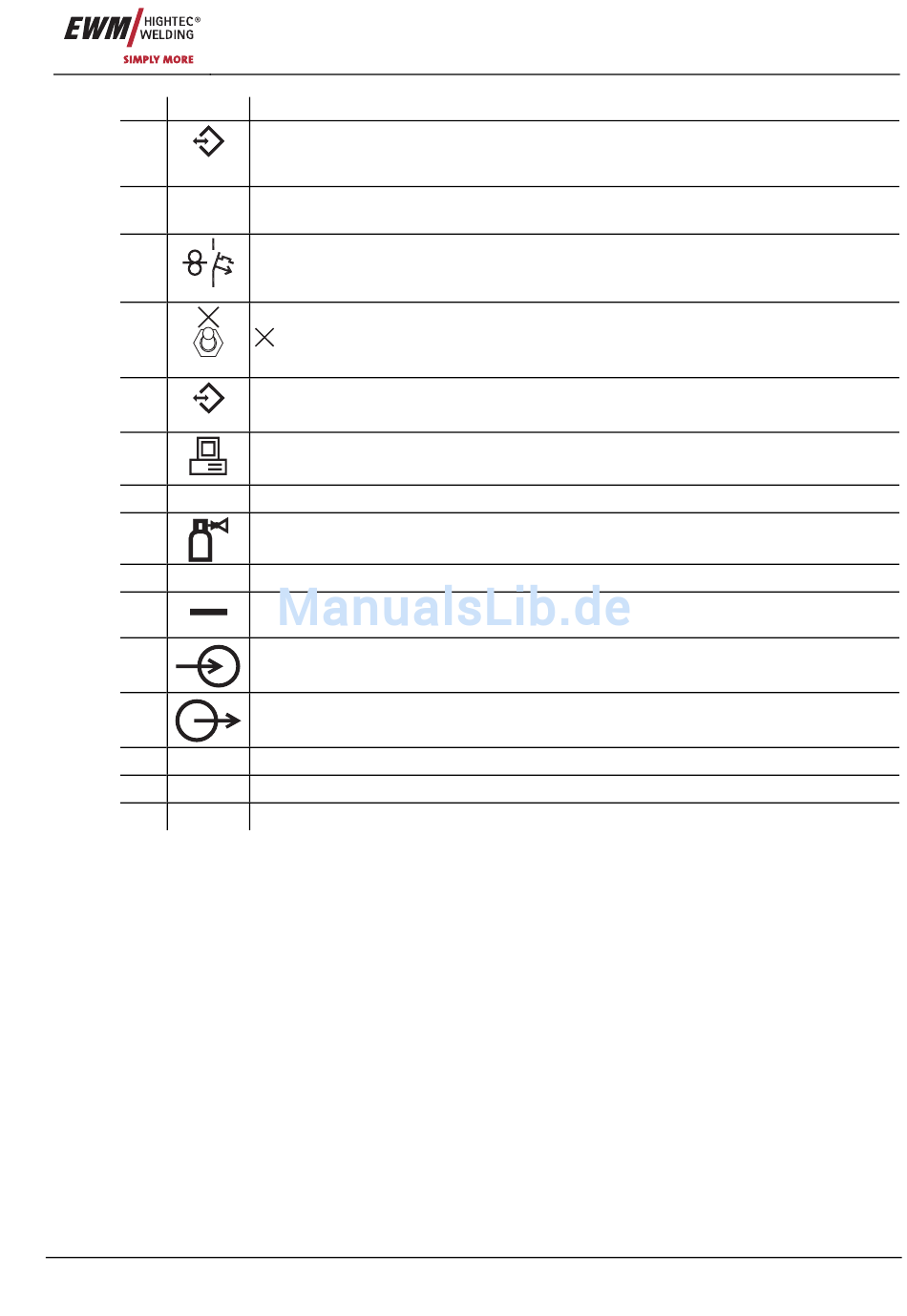

Pos. Symbol
1
digital
2 X1
3
42V/4A
4
HF
HF
5
analog
6
COM
7
8
9
10
11
12
13
14
15
Art. Nr.: 099-000107-EWM00
Beschreibung 0
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
Anschlussbuchse, 28-polig (Option, ab Werk)
Anschluss WIG-Kaltdrahtvorschubgerät
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelöste Sicherung durch Betätigen zurücksetzen)
Umschalter Zündungsarten
HF
= Liftarc (Berührungszündung)
= HF-Zündung
HF
Automatisierungsschnittstelle 19-polig (analog)
(siehe Kapitel Funktionsbeschreibung)
PC-Schnittstelle, seriell (D-SUB Anschlussbuchse 9-polig)
Sicherungskette
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Netzanschlusskabel
Anschlussbuchse Schweißstrom, Potential minus (Option, ab Werk)
Anschluss Schweißstromleitung WIG-Kaltdrahtvorschubgerät
Schnellverschlusskupplung, rot (Option, ab Werk)
Kühlmittelrücklauf
Schnellverschlusskupplung, blau (Option, ab Werk)
Kühlmittelvorlauf
Austrittsöffnung Kühlluft
Flaschenaufnahme
Transportrollen, Bockrollen
Gerätebeschreibung
TETRIX 421, 521 AC/DC
