Kapitel 2. Installation
2.6.3 Anschließen des Digital-Ausgangs
PT900 sieht einen RS485/Modbus-Digitalausgang vor und unterstützt auch einen
digitalen Frequenz/Impulsausgang und einen Totalisator/Steuertoreingang.
Verbinden Sie den digitalen Ausgang, wie Abbildung 46 unten gezeigt (siehe das
Kabel rechts). Die Pin-Nummern für den Verbinder und der Farbcode für das
Standard-Ein-/ Tabelle 1 Ausgabekabel ist unten gezeigt.
Tabelle 1: Verdrahtungsschema vom DIO-Kabel
Verbindung
RS484-
RS485+
RS485 COM
DIO
DRTN
SHD

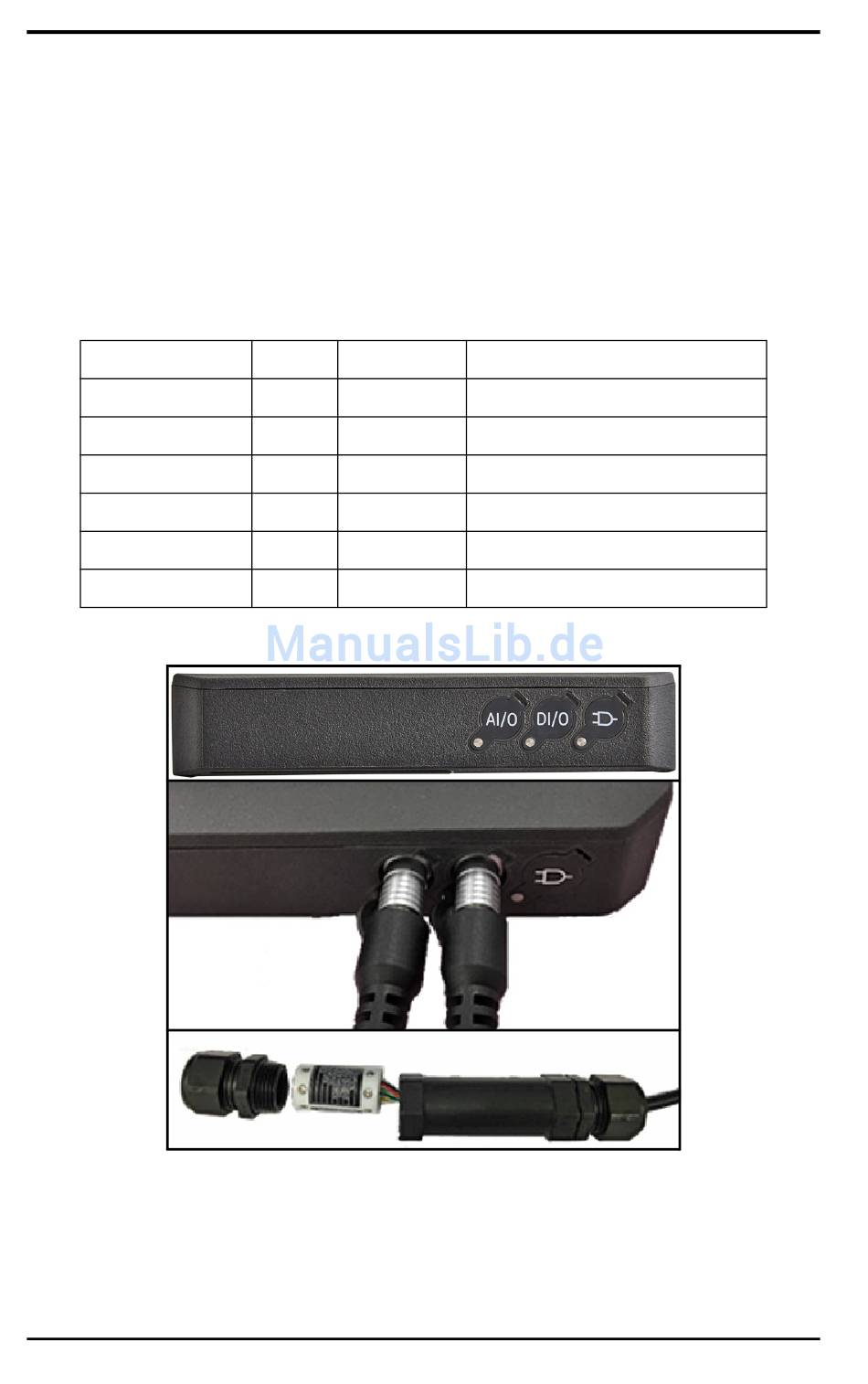

Abbildung 46: Anschlüsse I/O vom Sender (rechte Seite)
36
Pin #
Farbe
1
Schwarz
2
Rot
3
Grün
4
Weiß
5
Gelb
6
Silberner
Beschreibung
RS485/Modbus Negativ
RS485/Modbus Positiv
RS485/Modbus Üblich
Digital-IO Positiv
Digital-IO Zurück
Kabelschirm
®
TransPort
PT900 Benutzerhandbuch
