2.5.3 Montage der Clamp-On-Befestigung (Forts.)
3.
Passen Sie die Position der Clamp-on-Befestigung an, so dass der äußere
Rand des nächstgelegensten Endstücks sich im gewählten Abstand vom
nächsten Eingang, Auslass, Gelenk- oder den Einbau in die Rohrleitung
(siehe Abbildung 10 unten) befindet.

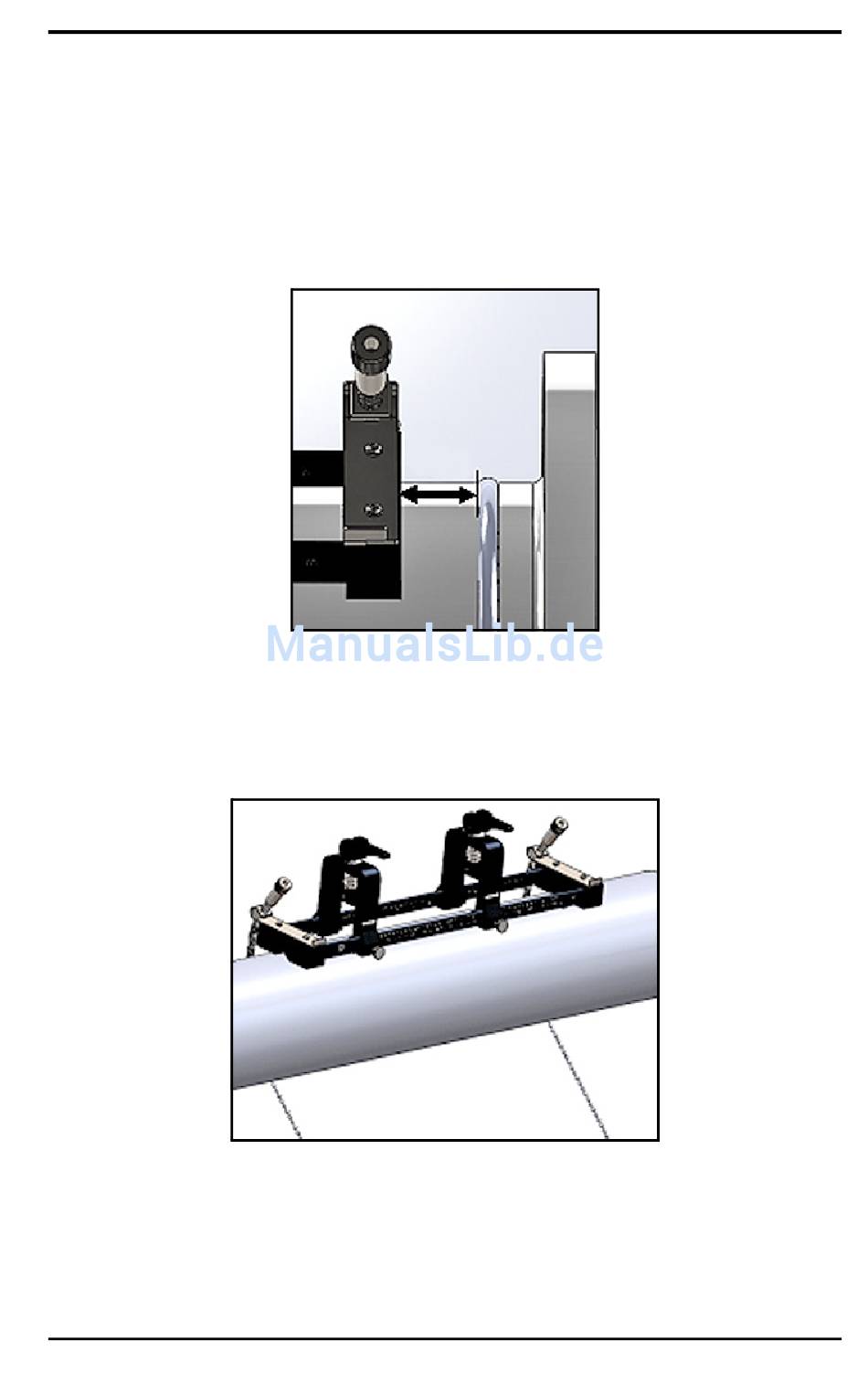

Abbildung 10: Ajustierung der Vorrichtungsposition
4.
Legen Sie die Clamp-on-Befestigung an der Spitze des Rohres, so dass
wenig Aufwand erforderlich ist, um seine Position bei der Installation zu
erhalten (siehe Abbildung 11 unten).
Abbildung 11: Auf dem Rohr platzierte Vorrichtung
®
TransPort
PT900 Benutzerhandbuch
>6"/150 mm
Kapitel 2. Installation
11
