2.6 Durchführung vom Elektroanschluss
Vor der Messung mit dem PT900 müssen Sie alle notwendigen Kabelverbindungen
an den Sender herstellen. Um Ihren Sender zu verbinden, schliessen Sie die
folgenden Abschnitte ab:
•
Anschluss an die Stromversorgung (Siehe Seite 33)
•
Anschluss der Wandler (Siehe Seite 35)
•
Anschließen des Digital-Ausgangs (Siehe Seite 36)
•
Anschließen des analogen Ein- und Ausgangs (Siehe Seite 37)
•
Mit dem USB-Anschluss (Siehe Seite 38)
•
Mit der drahtlosen Bluetooth-Schnittstelle (Siehe Seite 38)
Hinweis:
Für den Basisbetrieb, müssen Sie nur die Wandlerkabel verbinden. Die
Verbindungen I/O sind erforderlich, wenn Sie beabsichtigen, diese
Funktionen zu nutzen.
Nachdem PT900 vollständig verdrahtet ist, gehen Sie wie in Kapitel 3,
Ersteinrichtung, vor, um den Zähler für den Betrieb zu konfigurieren.
2.6.1 Anschluss an die Stromversorgung

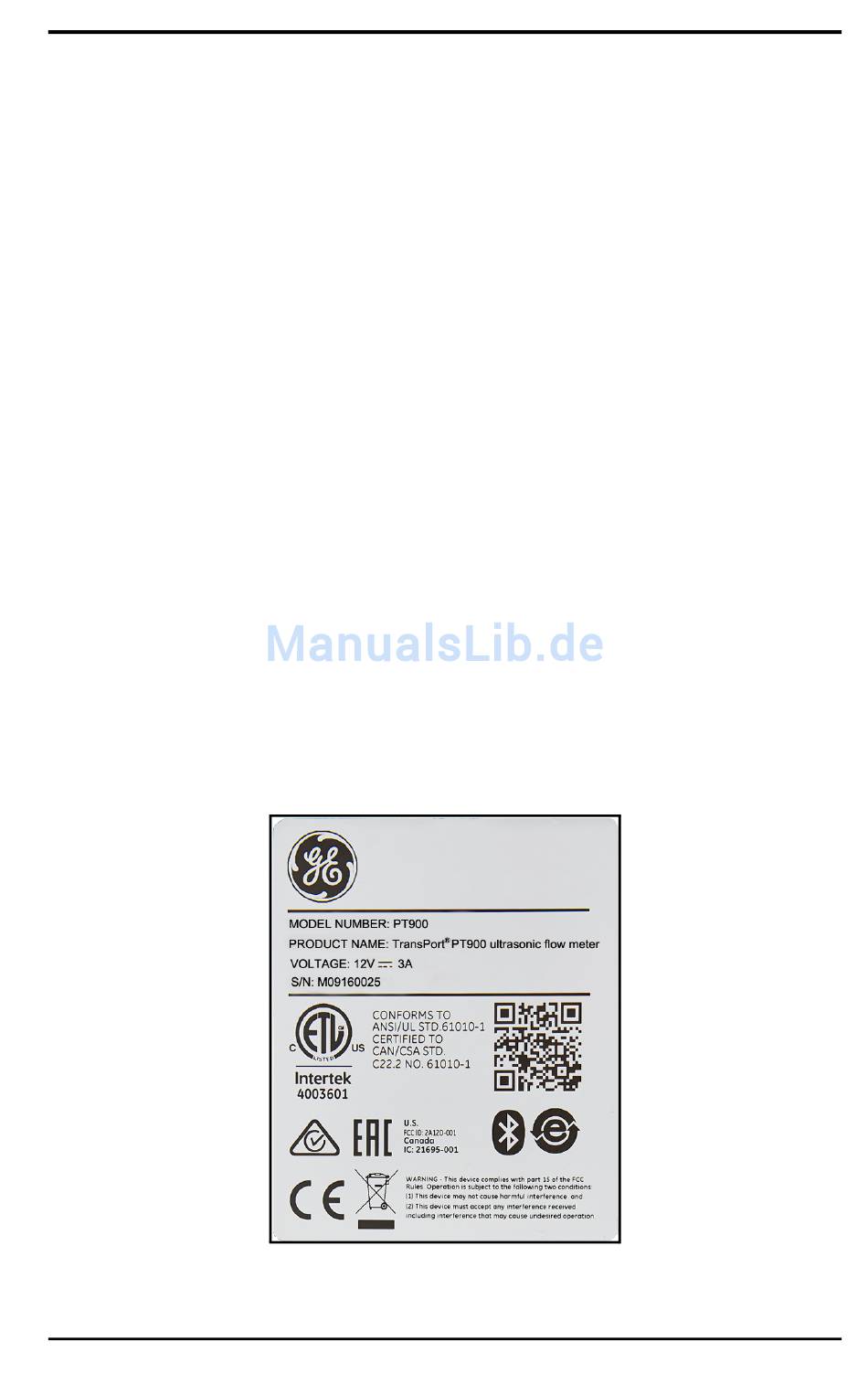

Ein Beispiel des Produktetiketts des Senders PT900 wird Abbildung 43 unten
gezeigt. Achten Sie darauf, den Sender nur mit der auf dem Etikett angegebenen
Spannung zu versorgen.
®
TransPort
PT900 Benutzerhandbuch
Abbildung 43: Senderetikett PT900
Kapitel 2. Installation
33
