Kapitel 5. Messungen
5.3.4 Anzeige der Diagnose-Parameter
Während des Betriebs misst PT900 verschiedene Systemparameter mit dem Ziel,
die Systemleistung zu analysieren. Diese Systemdiagnoseparameter werden in dem
aufgelisteten Messbildschirm DIAGNOSE (siehe Abbildung 97 unten). Um diesen
Bildschirm aufzurufen, klicken Sie auf das
Messbildschirm.
Nachdem Sie mit der Anzeige der Diagnoseparameter fertig sind, klicken Sie auf
das entsprechende Symbol am oberen Rand des Bildschirms, um auf die
Messanzeige zurückzukehren.
Hinweis:
Im Bildschirm unten ist Kanal 1 aktiv und Kanal 2 ist inaktiv. Auch alle
Signaldiagnoseparameter innerhalb des normalen Bereichs, wie durch
die grünen Häkchen auf der rechten Seite der einzelnen Parameter
angezeigt sind.
100

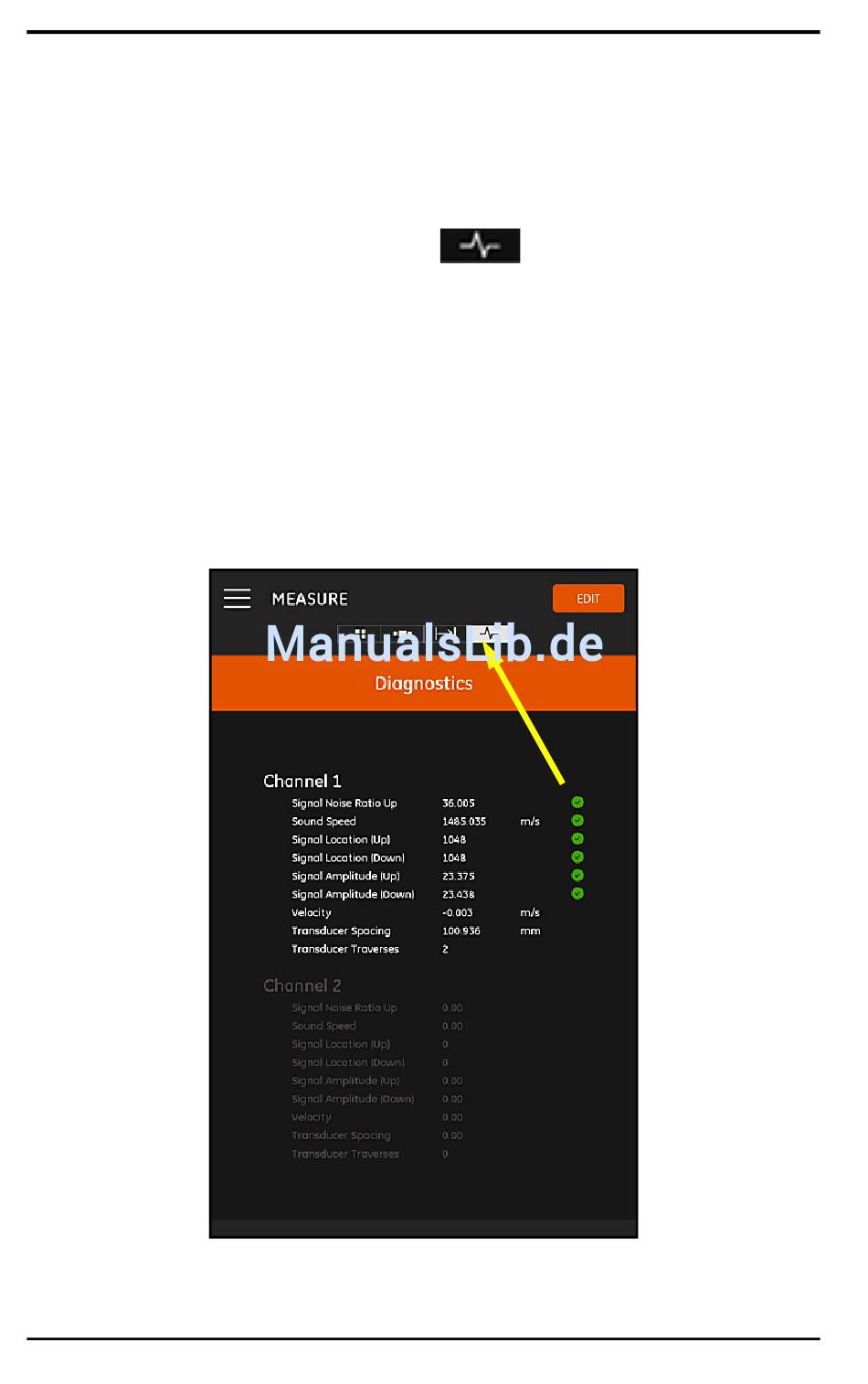

Abbildung 97: Diagnose Messanzeige
Symbol oben im
Hier klicken
®
TransPort
PT900 Benutzerhandbuch
