Kapitel 2. Installation
2.5.5
Installation des Wandlers (Forts.)
4.
Bewegen Sie beide Nocken zur Ladeposition, so daß die Klemmhalter in ihrer
weitesten radialen Position vom Rohr ruhen (siehe Abbildung 19 unten).
5.
Tragen Sie das mitgelieferte Haftmittel auf beide Wandlerflächen auf
(siehe Abbildung 20 unten). Das Haftmittel verdrängt irgendwelche
Luftspalte zwischen dem Wandler und dem Rohr, um einen einheitlichen
akustischen Signalpfad sicherzustellen. Für Rohre bis zu 14" OD, keine
Haftmittel in den rot gezeigten Bereichen auftragen; für Rohre >14" OD,
decken die gesamte Oberfläche mit Haftmittel.
Hinweis:
Die Verwendung eines Schmiermittels auf Wasserbasis als Haftmittel ist
für erwärmte oder Langzeitinstallationen nicht empfehlenswert.
18

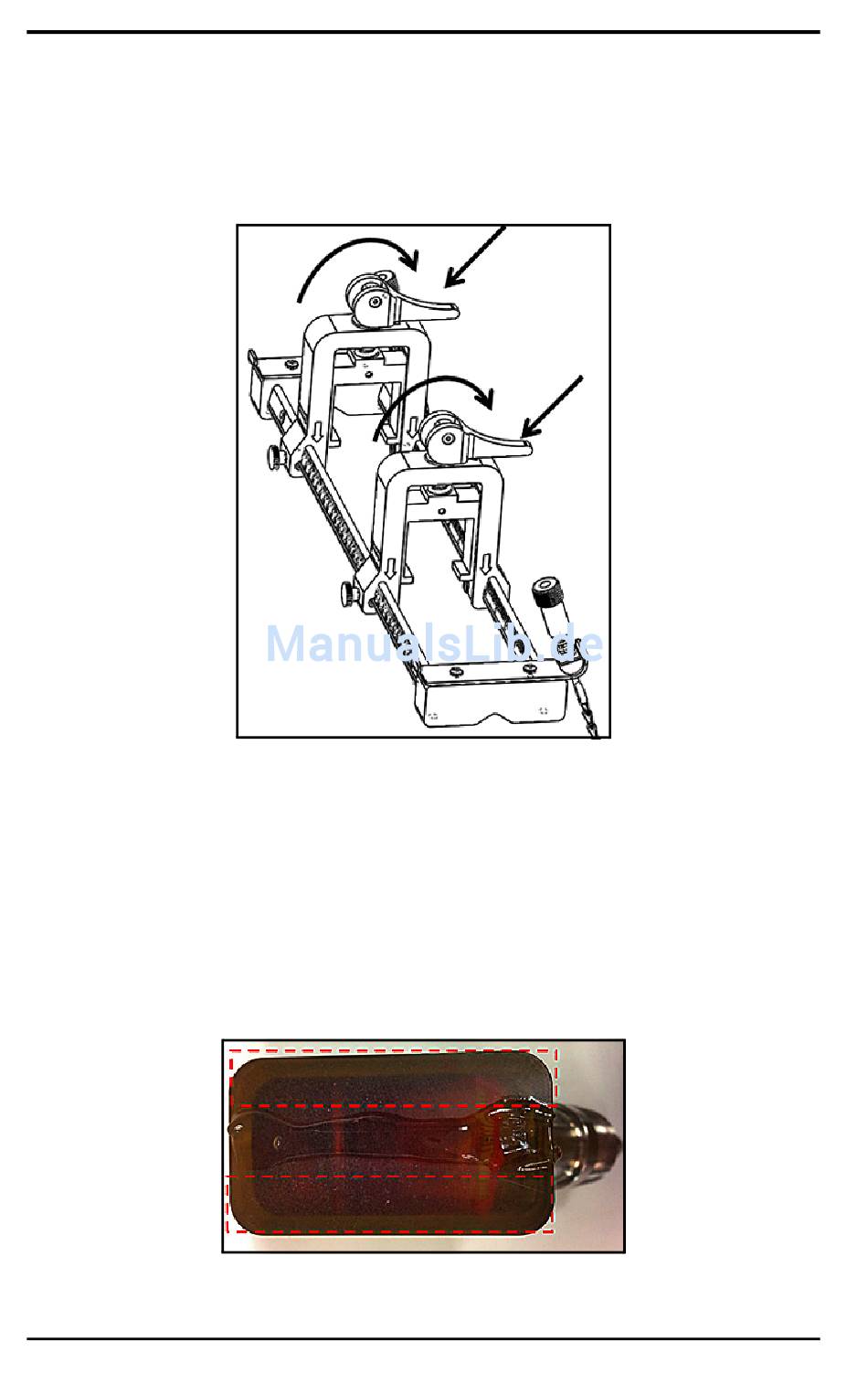

Abbildung 19: Geladene Klemmen
Abbildung 20: Wandlerfläche mit Haftmittel
®
TransPort
PT900 Benutzerhandbuch
