Kapitel 2. Installation
2.5.6b
Installationen ungerader Traverse (Forts.)
4.
Drehen Sie den Bügel, bis er sich in einer horizontalen Position auf der
gegenüberliegenden Seite des Rohres aus der zuvor installierten
Spannvorrichtung wie unten gezeigt befindet Abbildung 28.
[Abstand >305 mm/12 in.]
[Abstand <305 mm/12 in.]

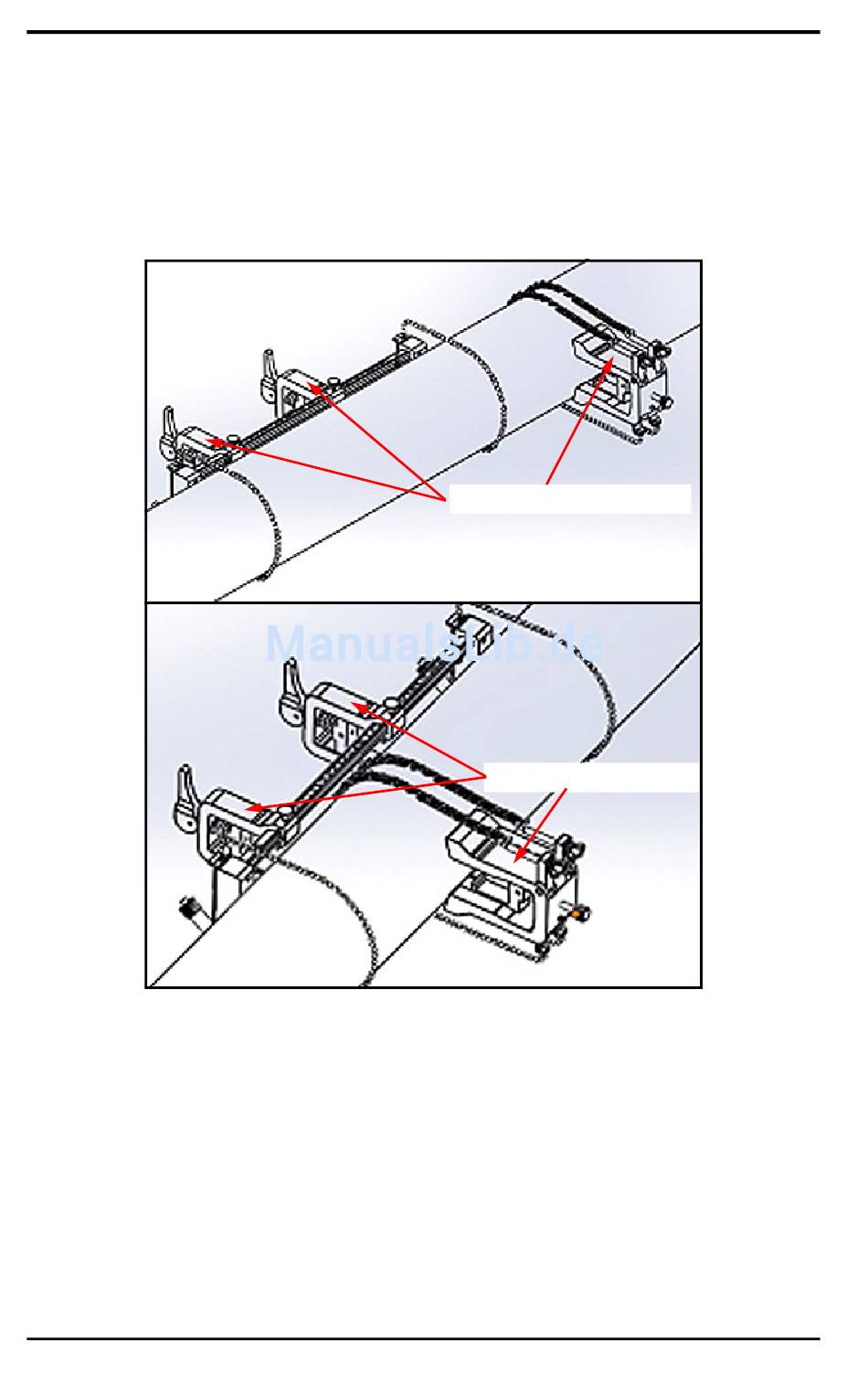

Abbildung 28: In die horizontale Position gedrehter Bügel
5.
Stellen Sie sicher, dass die Oberseiten der Bügelhalterung und die
Spannvorrichtungsklammern genau in der gleichen horizontalen Ebene
liegen (siehe Abbildung 28 oben). Setzen Sie die feste Klemme in die
Klemmvorrichtung auf Null auf der Skala.
Hinweis:
Wenn der erforderliche axiale Abstand 305-375 mm/12 in.-14.8 in. ist,
setzen Sie die feste Klemme an 100/4 in. auf der Skala anstelle von Null.
24
Halterungsoberflächen
