Kapitel 2. Installation
2.5.6b
Installationen ungerader Traverse
Für eine Installation ungerader Traverse ist der separate Bügel im Lieferumfang der
Clamp-On-Vorrichtung erforderlich (siehe Abbildung 24 unten).

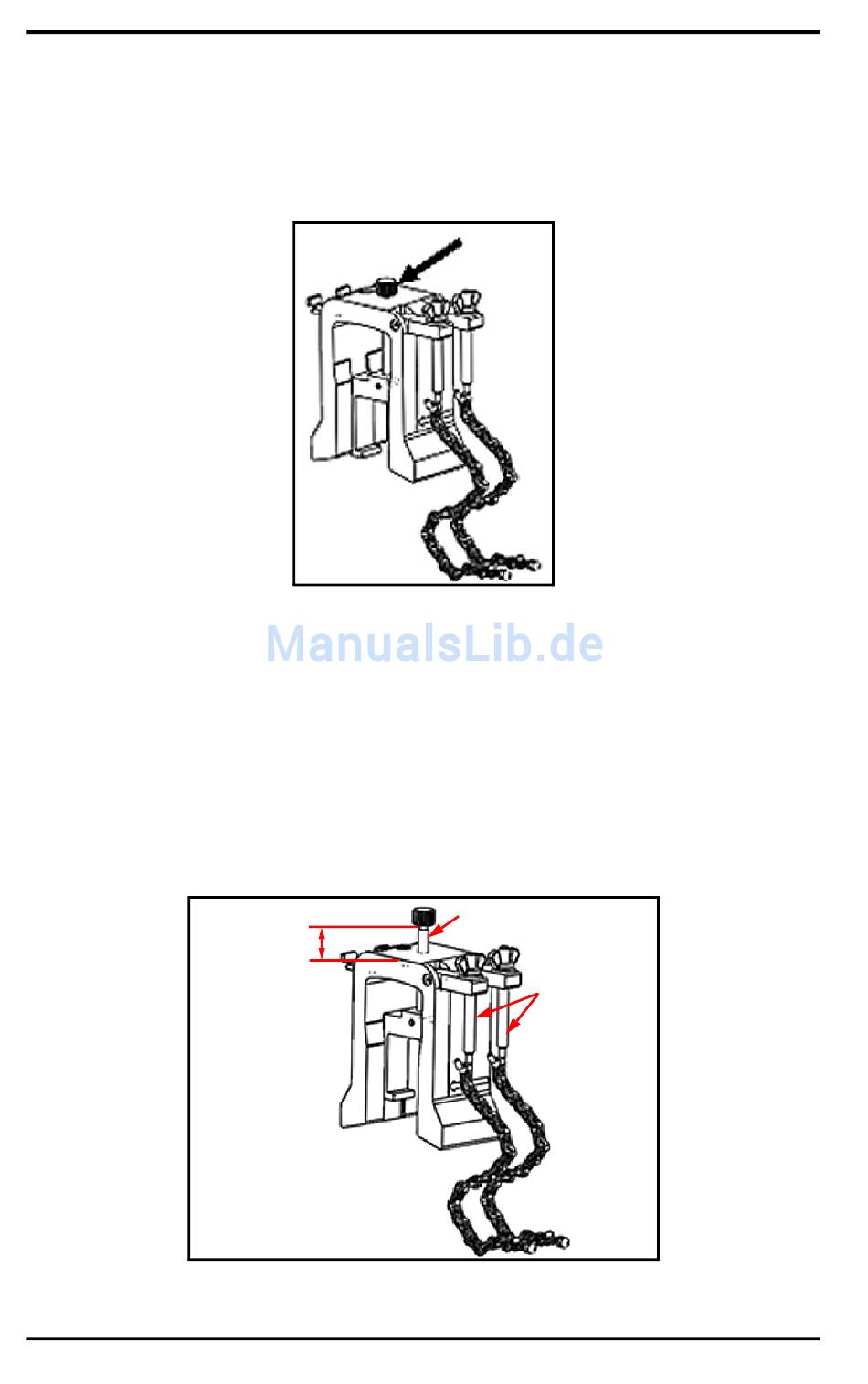

Abbildung 24: Bügel für Installationen ungerader Traverse
Wichtig:
Die Spannvorrichtung muss vor dem Bügel installiert werden (siehe
„Montage der Clamp-On-Befestigung PT9" auf Seite 9). Sie müssen
den erforderlichen Wandlerabstand bestimmen, bevor Sie fortfahren
(siehe „Anzeige des Wanglerabstands" auf Seite 73).
Um den Bügel zu installieren, führen Sie die folgenden Schritte aus:
1.
Lösen Sie die Bügelschraube mindestens 25 mm/1 in. (vollständig für
Rohre 50< mm/2 in.) Und lösen Sie die J-Haken vollständig (siehe
Abbildung 25 unten).
Abbildung 25: Gelöste Bügelschraube und J-Haken
22
25 mm/1 in.
minimum
Bügel
Schraube
Gelöst
Gelöst
vollständig
®
TransPort
PT900 Benutzerhandbuch
