2.5.6
Installationen von geraden und ungeraden Traversen
Die Wandler für ein PT900-System können in einer der folgenden Konfigurationen
installiert werden:
•
Gerade
Traverse - Das Signal von einem der Wandler durchläuft die
Fluidströmung eine gerade Anzahl von Malen, bevor er von dem anderen
Wandler empfangen wird (zwei Traversen ist für die meisten
Anwendungen empfohlen).
•
Ungerade
Fluidströmung einmal oder eine ungerade Anzahl von Malen, bevor ser
vom anderen Wandler empfangen wird.
2.5.6a
Installationen gerader Traverse (Abstand <305 mm/12 in.)
Die Standard-PT900 Clamp-on-Befestigung ist für die Installation einer geraden
Traverse entworfen worden, wie Abbildung 23 unten dargestellt. Nach der Montage
der Clamp-on-Befestigung am Rohr, siehe unten „Anzeige des Wanglerabstands"
auf Seite 73, um den Abstand der Wandlerklemmen auf die erforderliche axiale
Abstand einzustellen.

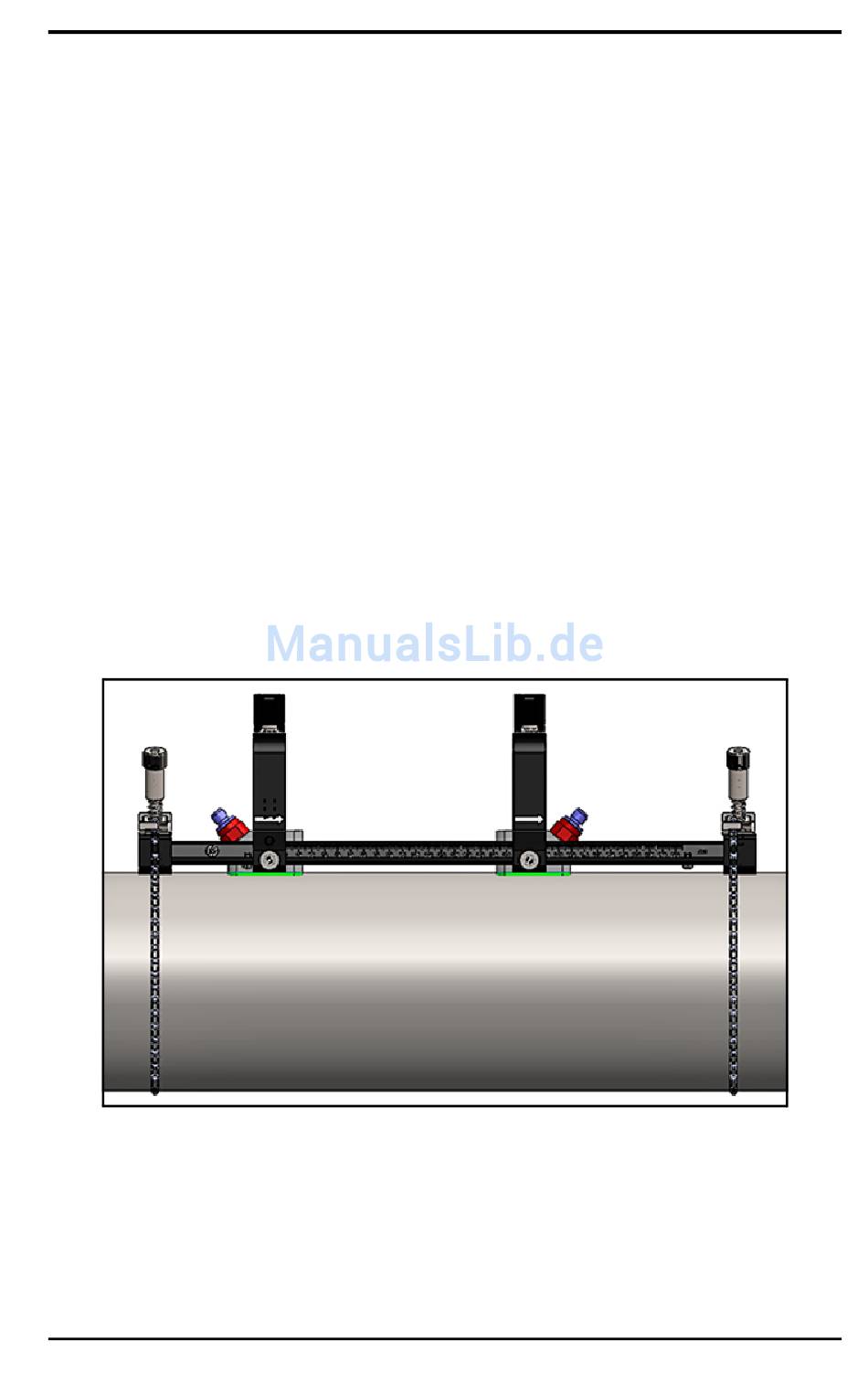

Abbildung 23: Eine Installation gerader Traverse (Draufsicht)
Wichtig:
Die Installation von oben setzt einen Wandlerabstand von
< 305 mm/12 in voraus. Für eine Installationen gerader Traverse mit
>Wandlerabständen 305 mm/12 in., Siehe „Installationen gerader
Traverse (Abstand> 305 mm/12 in.)" auf Seite 28 Anweisungen.
®
TransPort
PT900 Benutzerhandbuch
Traverse - Das Signal von einem der Wandler durchläuft die
Kapitel 2. Installation
21
